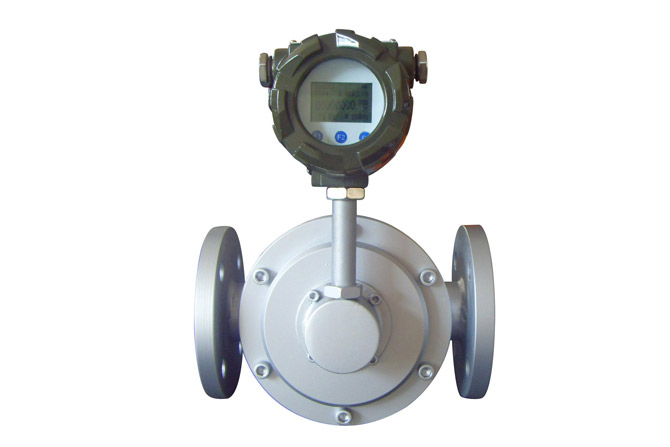

橢圓齒輪流量計又稱定排量流量計，簡稱PD流量計，在流量?jī)x表中是精度較高的一類，特別適用于高粘度介質流量的測量，下面小編為大家整理橢圓齒輪流量計特點。





一、橢圓齒輪流量計特點



橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。



流量測量與流體的流動狀態無關，這是因?yàn)闄E圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。



粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。



橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。



安裝橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。



二、橢圓齒輪流量計工作原理

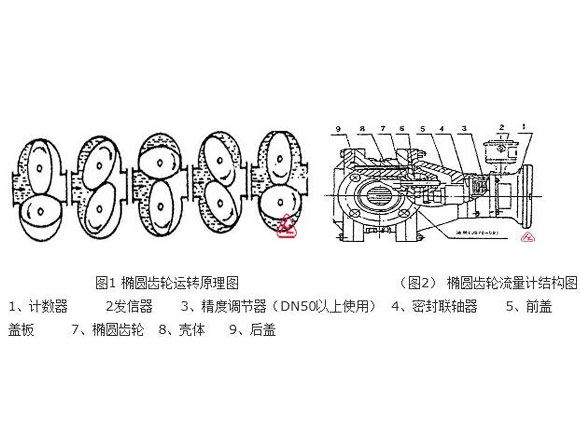

橢圓齒輪流量計的測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼（計量室）所構成，如下圖所示。





橢圓齒輪在被測介質的壓差△p的作用下，產生作用力矩使其轉動。轉子1和轉子2互相交替地由一個帶動另一個轉動。每個轉子上有兩個磁石，轉信號發生元件，在腔體底部?jī)奢S中心點有一磁性信號檢測元件，每當磁石轉到檢測元件處，傳感器計數一下轉一個脈沖。每個脈沖對應一定的介質排出量F，F(xiàn)=XXml/p，所以可求得單位時間內的體積流量Qm：Qm=F*H，F(xiàn)為每個脈沖排除的介質量；H單位時間的脈沖數。



三、橢圓齒輪流量計應用優點及領域分析



橢圓齒輪流量計內與被測介質的材料有A鑄鐵（普通型），B不銹鋼（防腐型），E鑄鋼（高壓型）。



為防止被測介質中的雜物卡死橢圓齒輪流量計，必須在表前安裝過濾器配套使用。



橢圓齒輪流量計的優點：橢圓齒輪橢圓齒輪流量計是本廠主導產品之一，具有精確的計量特性，在石油、化工、涂料、醫藥、食品以及能源等工業部門計量昂貴介質的總量或流量。在這些流程工業中進藥液注入、抽出或混合配比控制，化學液中觸媒、硬化劑、聚合防止劑等添加劑的定量注入，向食品流體和化妝品添加香料，涂裝線涂料的定量供給等。



橢圓齒輪流量計最大用途是石油制品等的儲運交接和分發等計量，這些應用領域可作為財務核算的依據或作為納稅和買賣雙方執行合同的法定計量。



橢圓齒輪流量計應用領域：在石油、化工、涂料、醫藥、食品以及能源等工業部門計量昂貴介質的總量或流量。在這些流程工業中進藥液注入、抽出或混合配比控制，化學液中觸媒、硬化劑、聚合防止劑等添加劑的定量注入，向食品流體和化妝品添加香料，涂裝線涂料的定量供給等。
