隨著現代經濟的迅猛發展, 汽車工業發展迅速, 汽車已成為生產和生活的必需品。傳統的汽車是以柴油、汽油等作為能源, 大氣污染嚴重。隨著科技的進步, 天然氣以其低的排放量逐漸成為一種新的汽車能源[1-4]。使用天然氣燃料可以降低大氣污染物的排放, 同時減少對石油的依賴。與傳統燃料汽車相比, 天然氣汽車費用成本較低, 其出現促進了汽車工業的發展[5-6]。

天然氣汽車的快速發展, 帶動了天然氣加氣站的發展。加氣站可分為“標準站”和“母子站”兩種類型, 天然氣形式分為壓縮天然氣 (CNG) 和液化天然氣 (LNG) 兩種[7-9]。本文著重介紹壓縮天然氣加氣機的原理、結構、性能等。

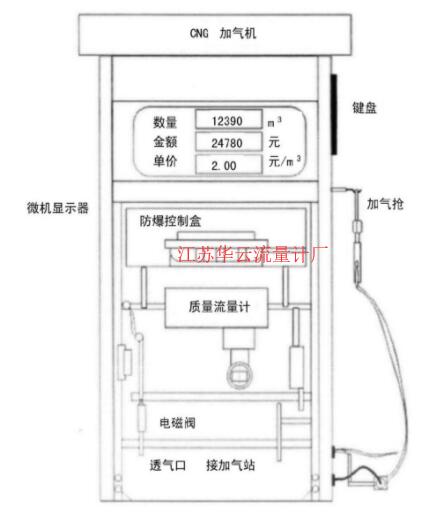

CNG加氣機是加氣站必需的加氣計量裝置, 需要能夠在高壓、震動工況下穩定可靠地工作, 這就需要滿足計量和控制的穩定。計量是對加氣量檢測, 控制是實現對氣壓的控制, 以保證加氣機的加氣效率和使用安全性。CNG加氣機主要由加氣槍、電控系統、壓力傳感器、流量計、防爆控制、電磁閥等部件組成, 圖1為CNG加氣機結構圖[10]。

天然氣通過天然氣管網進入加氣站, 在壓縮機的作用下變成壓縮天然氣, 一般是將壓強為20MPa、15MPa和10MPa的天然氣分別儲存在高、中和低三個儲氣瓶中[11]。儲氣瓶中的氣體通過不同的管線輸送到加氣機中, 在加氣機中先通過過濾系統過濾后, 再由電控系統自動控制低、中和高壓電磁閥的開關。天然氣通過質量流量計進行計量, ***后將計量過的天然氣裝入天然氣汽車儲氣瓶中。整個過程的顯示、儲存都是電控系統通過處理壓力達到設定值質量流量計的計量信號所得。其大致過程為:首先加氣機讀入預設加氣金額或加氣量, 接著壓力傳感器讀取天然氣汽車儲氣瓶中的氣壓值, 之后打開低壓電磁閥開始?jí)喝霘怏w, 在汽車儲氣瓶中的壓力接近低壓儲氣瓶中的壓力, 無法繼續壓入氣體時系統自動切換打開氣壓更高的電磁閥, 直至加氣量達到預設加氣金額或加氣量, 若未設置則一直加滿為止。

壓縮天然氣加氣機的主要性能指標有以下幾個方面[12]:

(1) 壓力范圍:壓力范圍主要指加氣機的設計工作壓力、額定工作壓力和***大工作壓力的上限。其中, 設計工作壓力應大于等于27.5MPa, 額定工作壓力應大于等于20MPa, ***大工作壓力不小于25MPa。

(2) 計量性能要求:加氣機需在誤差允許的范圍內進行加氣, 其計量準確性不低于1.0級, 即***大允許誤差為±1.0%。此外還要求顯示器顯示的金額與計算的付費金額之差的值, 不能超過加氣機的***小付費變量。

(3) 流量范圍:加氣機根據流量不同可分為小流量加氣機、中流量加氣機和大流量加氣機。小流量加氣機的***大流量應不大于30kg/min, 大流量加氣機的***大流量應大于70kg/min, 中流量加氣機的***大流量介于兩者之間。

(4) 氣密性和安全性:加氣機在20MPa壓力下, 保壓10min, 加氣機氣路系統及其附件不允許出現泄漏現象。在35MPa的額定靜態壓力下, 保持1min, 無變形和破裂現象。加氣機的安全防爆性能必須滿足整機安全防爆要求, 確保使用過程中無安全隱患。在汽車儲氣瓶中的壓力達到19~20MPa時, 加氣機能夠自動停止加氣。

加氣機的管理控制系統主要功能是加氣流程的控制、對計量數據的存儲和處理, 此外還需要滿足擴展功能。控制系統的功能主要實現以下幾個部分:

(1) 電磁閥的控制:對電磁閥進行控制是加氣機的核心, 加氣機控制系統不僅需要能夠精準地控制電磁閥的開關, 而且還需要能夠控制開關的順序。

(2) 壓力信號采集:控制系統能夠控制流量計的開關, 通過A\D傳感器完成流量計量從壓力信號到電信號的轉換, 實現準確記錄和處理, 獲得的流量計量信息。

(3) 輸入和輸出:加氣機需要顯示天然氣單價和金額, 通過不同的LCD模塊來實現輸入和輸出。

(4) 數據存儲和網絡擴展:控制系統需要實現由于不同加氣站、不同加氣機、不同操作員所得到的復雜數據的存儲和管理, 并能實現數據的打印和查詢。充分考慮加氣機未來嵌入產品的網絡需求, 保證提供適當?shù)木W(wǎng)絡接口。

國外工業起步早, 經濟發展較快, 環境問題也早早得到人們的重視, 例如美國、英國、荷蘭、德國、日本等。這些的政府采取了大量的資金和稅收等支持政策, 推廣CNG加氣機和加氣站建設。本世紀初, 美國在大力推廣天然氣燃料汽車的同時, 還制定了一系列強制性法規政策, 鼓勵使用CNG等清潔燃料車輛。這些措施不僅推廣了天然氣汽車, 也極大地促進了CNG加氣機和加氣站的發展。源于天然氣燃料汽車的發展, 歐洲CNG加氣機和加氣站發展較早, 發達的天然氣供應網, 使得意大利等歐洲相繼發展了天然氣汽車。

國內天然氣汽車起步較晚, 2000年在淄博成功研發臺國產加氣機, 隨后進行產業化生產。隨著更多的公司投入到加氣機行業的研發和生產, 政府制定了相應的支持政策。目前國內已建成數千座天然氣加氣站[13], 不僅利于環境保護, 實現能源的多元化利用, 同時對整個汽車工業的發展也有十分巨大的推動作用。雖然國內CNG加氣機的發展已經十分顯著, 推動了天然氣汽車的普及, 但是與國外先進的技術相比, 還存在著一定的差距。

傳統能源面臨著資源減少、尾氣排放、環境污染等諸多問題, 嚴重威脅著生態環境, 尋找替代傳統能源的清潔能源是發展的當務之急。在此背景下, 研究和開發更加便利、更加高效、更加安全實用的CNG加氣機, 并向市場進行投放和推廣, 可以促進天然氣汽車的發展, 同時有利于緩解和改善資源短缺、大氣污染等現實問題。CNG加氣機具有極大的推廣意義, 是現階段推廣環保動力能源的重要趨勢。

通過近百年的發展, CNG加氣機的市場應用已經十分廣泛, 促進了天然氣汽車的發展, 為社會帶來了巨大的經濟效益和環境效益。CNG加氣機的研發和生產也已經趨于成熟, 其使用更加安全可靠。未來CNG加氣機將向著多樣化、智能化、系統更加穩定、功能更加健全的方向發展。
