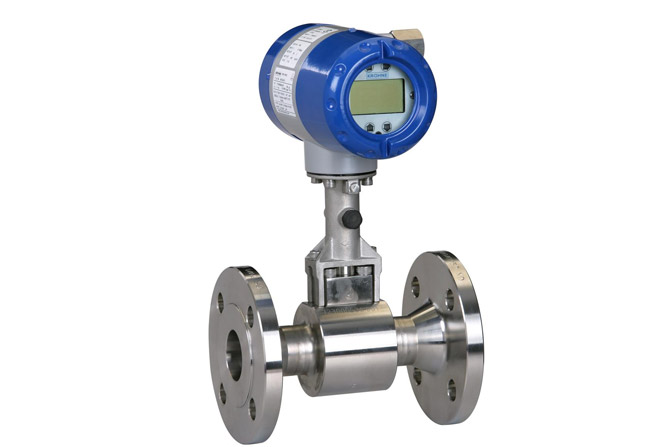

渦街流量計主要是用于工業管道內的氣體、液體、蒸汽等介質測量的，其用戶對渦街流量計參數如何設置需要一定的專業技術知識。下面簡單說說：渦街流量計怎么調參數。





渦街流量計用戶參數設置



按“S”退出輸入狀態。按“E”鍵，確認保存輸入。



按“+”鍵，循環改變光標處的數值或符號。按“<”鍵，將當前輸入光標向右移動一位。輸入最多輸入8位數據（包括符號，小數點）。



2、菜單操作：在菜單瀏覽中



按“+”鍵下翻；按“<”鍵上翻；按“E”鍵進入子菜單。按“S”鍵返回工作屏2界面。



在子菜單中，按“S”鍵退出；按“E”鍵進修改態。在修改態如改選擇項，則按“+”鍵向下選擇；按“<”鍵向上選擇，按“E”鍵確認。如是輸入式修改，則按照輸入操作進行。



注意事項：



1、參數設置時，顯示內容需按“E”鍵確認后才可存入，否則設置無效



2、在電池接線端口，有電池電源開關，當儀表長時間不用時，將電池斷電。



3、在正常使用條件下，電池使用壽命大于2年。



4、儀表工作時間超過2年后，發現液晶顯示屏字跡暗淡不清或測量電池電壓低于2.7V，請在一個月內更換同樣的3.6V鋰電池。



渦街流量計主要參數的調試和設置



1、儀表量程



它是用來對應電流4-20MA的，當渦街流量計配流量積算儀需要將儀表量程和積算儀的量程設置成一樣，當PLC系統或DCS需要采用流量計信號時，要把它們的量程設置成一樣。當渦街流量計單獨使用時一般量程菜單就沒有什么太大的用處，還有一種情況就是采用鋰電池供電的渦街流量計菜單中就沒有儀表量程這一項功能。



2、小數點定位



它的作用是用于改變小數點的位置，用戶可以根據需要設置合適的小數點位置，一般渦街流量計在出廠時已經將小數點定位，見儀一般不要做任何修改。



3、滿度頻率



它指的是渦街流量計量程所對應的頻率值，在早期流量計中需要將它和儀表量程設置對應起來，現在不需要對其進行設置。



4、儀表系數



它是渦街流量計中一個核心參數。在出廠時已經調好了，會在出廠名銘牌和合格證有儀表系數這一項，任何人不能作改動。



5、小信號切除



一般工業企業用戶都會有一定的振動，因此會產生假的流量信號，都會對渦街流量計計量產生一定影響，而小信號切除功能正好可以去掉假的流量信號。



6、其他



渦街流量計另外一些參數就流量單位設置，線性修正功能，累積流量清零功能。一般出廠時都設置好， 不需要作任何改動。當儀表用于蒸汽計量時線路板的功能有所改變。用戶一定要在渦街流量計生產廠家的技術人員指導下，才能進行操作。



正確設置渦街流量計各項參數的說明



儀表系數：是渦街流量計中一個核心參數，它只與儀表的尺寸及漩渦發生體的形狀有關。雖然使用一段時間后有微小變化，但除非經過質量監督部門校驗，一般不允許修改。



小信號切除：一般工業用戶管道都會有一定的振動，因此會產生假的流量信號，特別停汽狀態下，會對渦街流量計計量產生較大影響，而小信號切除功能正好可以去掉假的流量信號，避免產生結算誤差。



儀表不靈敏區：該參數用來檢出有用信號，克服無用噪聲。在用戶設置好系統增益參數后，再根據信號強度來設置系統閾值。一般情況下，系統閾值數設為信號強度最低值的1/3～1/4。
