一體化孔板流量計(Thermal Mass Flowmeters，簡稱TMF)，起源于美國，一般應用于精度要求較高，貿易結算，或難以測量的環境中的氣體測量。與傳統的計量儀表相比，由于一體化孔板流量計在測量精度、維護等方面具有諸多優勢，在熱電、化工、石油天然氣等各個行業廣泛應用。自總廠引進SC一體化孔板流量計以來，在氣體流量測量方面表現良好，具有一定的適用性。

     氣體孔板流量計是一種規范性的流量計，產品性能很好，可以滿足不同行業的需求。孔板流量計和一體化孔板流量計雖然差不多，但是其實還是有很大的不同的，結構和性能上有明顯的差別?？装辶α苛髁坑嬕彩且环N差壓式的流量計，這種流量計分為一次和二次檢測，它的測量介質也比較廣，可以測量液體、氣體等物質。孔板流量計的結構是比較簡單的，一般在使用過程中不會出現什么故障，維修起來也非常方便。另外，使用孔板流量計一般是不會出現什么誤差的，它的使用性能很好。 　　孔板流量計的生產和制作時符合相關標準的，它的結構也比較簡單，主要是由節流件、取壓裝置和測量管構成的，正是因為孔板流量計有很簡單的機構，所以使用起來是很方便的，不需要專人進行管理和控制，只要懂得基本的操作步驟就可以了。
　 孔板流量計的測量介質： 　　1、孔板流量計應用于氣體流量測量： 　　煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃氣、沼氣、二氧化碳、氮氣、乙炔、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣等 　　2、孔板流量計應用于液體流量測量： 　　甲醇、乙醇、酒精、丙酮、苯乙烯、二甲苯、液氧、雙氧水、氯化鈣、碳酸鈉、堿性流量計、草酸流量計、次氯酸、明礬、甲酸、耐酸流量計、乙酸流量計、磷酸流量計、氫氟酸流量計、醋酸流量計 、冰醋酸流量計、王水流量計、硫酸流量計、鹽酸流量計、導熱油、液壓油、燃料油、機油、瀝青、石蠟、絕緣油、原油、牛奶、蒸餾水、啤酒、汽油、渣油、輕油流量計、重油流量計、煤油流量計、柴油流量計、油流量計 、循環水流量計、冷卻水流量計、純凈水流量計、離子水流量計、污水流量計、水流量計。 　　現在市場上流通的孔板流量計基本上都是達到了相關標準的，計量精度非常高，在使用過程中基本上是不會出現誤差的，所以，大家可以放心地購買。


1 一體化孔板流量計的工作原理

        SC一體化孔板流量計由變送器和傳感器組成，其中傳感器是由兩個鉑熱電阻制成的溫度探測器，將兩個探頭置于管道流體中，一個鉑熱電阻被加熱，另一個感應過程溫度。當流體密度不變，流體流速增加，被加熱的鉑熱電阻冷卻卻加快，兩個鉑熱電阻之間的溫度差加速減小，當管道內流體無流量的時候溫差達到***大。



        傳感器中的溫度差可通過控制電路轉化為直流電壓信號，***后在輸出終端輸出毫安電流，測量出的氣體流量可從變送器的現場設定計算電路中獲得。SC公司的熱擴散技術提供了一種測量儀表，可以輕易地對信號輸出進行設定組態，同時可以使用內置鍵盤或手操器對顯示信號進行現場調節。



2 一體化孔板流量計的主要特點

2.1 一體化孔板流量計的優勢

        （1）安裝方便、結構多樣，有插入式和管道式兩種安裝形式，拆卸方便、使用簡單，可適用于高溫場合和腐蝕性環境中，采用全金屬構造，可保證傳感器在惡劣環境中長期穩定地運行。

        （2）無可移動部件，減少了因介質臟或者介質顆粒堵塞而造成的測量誤差，采用了一體化設計，無需增加附加儀表，降低了維護難度，同時也不會因介質泄漏而造成影響。

        （3）采用了鉑RTD傳感器，在傳感器中采用平衡兩個RTD氣體的氣體平衡器，使其在溫度、壓力、密度等變化時，能準確測量出介質的氣體流量。

        （4）高度、高重復性、不需溫壓補償，直接測得的是流體氣體流量，不需溫壓補償，精度可達±1%FS，重復性一般為0.05%左右，可進行貿易結算。

        （5）對于低流量測量較為敏感，過載能力較強，量程比大，在實際流量高出滿量程很多時，會作出相應報警并且不會對儀表造成損壞。



2.2 一體化孔板流量計的缺點

        （1）如果管道中待液，或介質中含有其他雜質，會導致測量誤差。

        （2）如果測量混合氣體，氣體組分改變則需要重新根據動態曲線計算出內部參數并設定，如果氣體組分不穩定則測量會有誤差。



3 SC98系列一體化孔板流量計檢定方法

        （1）將FC88手操器連接到變送器，按[ENTER]將顯示Input made，按[D]鍵后即可查看數據參數。將變送器中的數據與數據表中完全一致即可進行檢定。若有不同，則可以按[K]、[M]、[F]、[Z]等鍵進行修改。

        （2）將電阻箱接到變送器的接線板上,測量 mA out 和 outcom之間的電流，查看輸出通道是否完好，零點是否準確。將測量電阻箱阻值調到與Delta’R值相同，進入[C]命令，查看Unit dR值，調整電阻箱使Unit dR值與數據表中一致，進入[T]命令，查看瞬時流量值并記錄、計算誤差，判斷是否合格。



4 一體化孔板流量計在廢酸裝置中的應用

        在2016年新建烷基化、廢酸裝置中有SC公司一體化孔板流量計的應用，主要應用在測量酸性氣和燃料氣，分為管道式和插入式。

4.1 插入式一體化孔板流量計測量酸性氣

        SC一體化孔板流量計的耐磨及抗污染特性為其在高腐蝕性的環境中發揮作用，提高了測量酸性混合氣體的準確性和可行性。插入式流量計結合了SC 特有的等氣體熱擴散傳感元件、的電子線路，以及嚴格的流體標定，并采用牢固的工業封裝，從而成為了一種理想的氣體測量儀表。插入式傳感器可在線安裝、維護，但必須將傳感器安裝在閥門上并將其插入到管內中心，否則會引起測量誤差。該流量計測量原理是靠被測介質帶走熱量折算成流量．當管道內不輸送所測介質時，空氣仍會帶走部分熱量，導致在無介質通過管道時出現少量假流量，此時可采用小信號切除5%左右。



4.2 管道式一體化孔板流量計測量燃料氣

        在廢酸裝置中燃料由燃氣系統供給，但燃氣的有害性要求整個系統要有良好的密封性能，因燃氣泄漏將會造成嚴重的后果。SC熱擴散式氣體流量計有良好的密封性能，對直管段長度的要求也較低，可以準確地測量整個系統的總?cè)細饬?，為安全?jīng)濟運行提供了良好的保證。ST98L管道式流量計的傳感器連接在一個T形管段上，作為一個整體標定，可滿足***苛刻的測量環境及工廠應用要求，而且無需定期維護，為安全平穩的生產環境提供了便利。

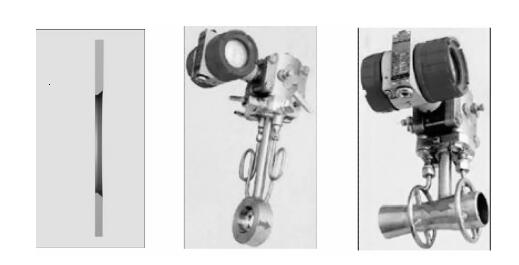

  標準孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準孔板流量計節流裝置包括環室孔板，噴嘴等。標準孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，標準孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。。。。

    充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。。。。

 標準孔板流量計哪家有，標準孔板流量計哪家好



型號	說 明
MGLG	節流裝置（孔板流量計）
	代號	按其結構特征的兩大基本分類
	K	孔板
	P	噴嘴等
		代號	公稱壓力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代號	口徑
			10～1600	10～1600mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				I	ISA 1932噴嘴
				L	長徑噴嘴
				W	文丘利噴嘴
				G	經典文丘利管
				S	雙重孔板
				Q	圓缺孔板
				Z	錐形入口孔板
				R	1/4圓孔板
				P	偏心孔板
				N	整體(內藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊節流裝置
					代號	介質
					1	液體
					2	氣體
					3	蒸汽
					4	高溫液體
						代號	補償形式
						N	不帶壓力、溫度補償
						P	帶壓力補償輸出
						T	帶溫度補償輸出
						Q	帶壓力、溫度補償輸出
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	是否帶現場顯示
								W	節流裝置傳感器
								X	智能節流裝置（流量計）



5 結語

        近十多年來，一體化孔板流量計結合現代微電子新技術新工藝不斷推陳出新，SC儀表以其特有的特性，可在各個裝置中測量酸性氣、燃料氣、凈化風、氫氣等單一氣體或混合氣體，迅速在工業生產中，在其他流量計難以勝任的測量條件和環境下得到成功應用。
