環室孔板流量計上下游直管段的正確安裝


 一、蒸汽的密度補償一定要科學準確

  為了可以正確計量蒸汽的質量流量,一定要考慮蒸汽壓力和溫度的變化,通過流量積算儀對蒸汽密度進行補償工作。測量蒸汽溫度的鉑電阻注意要規范安裝:測溫鉑熱電阻插入管道的中心位置、鉑熱電阻安裝在流量計下游處的5倍管徑處、安裝鉑熱電阻的管道位置需要采取保溫措施等,保證測得的溫度數值準確。在蒸汽壓力的測量當中一定要注意,假如采用引壓管引壓,需要進行零點遷移(因為引壓管里面的冷凝水的重力作用會讓壓力變送器測量到的壓力和實際壓力之間出現一定的差值,進而引起密度補償?shù)恼`差),也能夠在流量積算儀內進行修正。壓力變送器安裝在環室孔板流量計下游處的4倍管徑處,壓力變送器前的閥門和密封墊需要保證完好暢通,這樣才能保證蒸汽壓力的準確測量。假設采用設定壓力、溫度進行補償,那么所設定的數值應力求接近實際,否則誤差就會很大,這種方法一般不建議采用。

  在流量積算儀當中要正確的設定環室孔板流量計的運行狀態,這樣對蒸汽費用的正確計算至關重要。對于蒸汽狀態不容易明確判斷的使用場合,建議使用智能型的流量積算儀,在配合上鉑電阻、壓力變送器進行溫度以及壓力的補償,這樣所測量的蒸汽質量流量***為準確。

  二、環室孔板流量計上下游直管段的正確安裝方式

  我們說對于傳統的渦街流量計,它前后安裝直管段要求分別為20倍管徑與5倍管徑(這是流量計的前面無閥門等障礙物的一些技術要求;有障礙物同樣要增加直管段,具體情況見廠家的說明書)。假如上下游直管段不夠,就會讓管道內蒸汽流動不能充分發展,在流速分布剖面發生其他變化。用戶能夠通過在環室孔板流量計前安裝流動調整器或者增加直管段來調整管道的流速分布,讓環室孔板流量計處的流體為充分發展的狀態。對于那些大口徑的環室孔板流量計,滿足上下游直管段的安裝要求就顯得重要。

  孔板流量計是一種高壓差壓流量裝置,它將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器和壓力變送器)相結合,以測量氣體、蒸汽。、液體和天然氣流動。孔板流量計節流裝置包括環形腔孔板,噴嘴等。節流裝置(孔板流量計)是一種集流量為、,溫度為、的壓力檢測功能于一體,功能強大,結構緊湊,操作簡便,使用方便。四川惠科達儀器生產的孔板流量計節流裝置與差壓變送器一起用于測量液體、蒸汽、氣體的流量??装辶髁坑嫃V泛應用于石油、化學品、“金、功率、輕工業等行業。

  孔板流量計

  原理

  介質中的流體充滿管道,當它們流過管道中的節流裝置時,流體將在節流裝置的節流閥處形成局部收縮,從而增加流速并且靜壓力低,因此在節流閥之前和之后產生壓力下降,即壓力差,介質流量的流量越大,節流閥前后產生的壓力差越大,因此可以測量壓力差來測量壓力差。流量。該測量方法基于流動連續性定律。

  孔板流量計

  產品成分

  節流裝置由節流裝置、壓力接收裝置(包括壓力抽頭、壓力管和閥門等)、匹配法蘭組成,有時包括符合標準的前部、直管段。標準節流裝置有一個標準孔板、標準噴嘴、標準文丘里管。標準孔板通過壓力(角室或鉆孔)連接,壓力為、,法蘭壓力為、直徑;標準噴嘴分為噴嘴、長徑噴嘴;標準文丘里管通過形式噴嘴、文丘里管(粗鑄或機加工或盤繞)分成文丘里管。非標節流裝置有小直徑孔板、1/4圓形孔板、圓形孔板、圓形孔板、偏心孔板、雙孔板、內置孔板、錐形進口孔板等。其他形式的節流裝置包括皮托管、均勻速度管、楔形、錐等。

  特征:

  ▲節流裝置結構易復制,簡單、堅固,性能穩定可靠,使用壽命長,價格低廉。

  ▲應用范圍廣,可測量所有單相流量,也可應用一些混合相流量。

  ▲標準型節流裝置無需實際流量校準即可使用?!煽装灏惭b簡單,無需壓力管,可直接連接差壓變送器和壓力變送器。智能功能

  ▲采用進口單晶硅智能差壓傳感器

  ▲精度高,完善的自診斷功能

  ▲智能孔板流量計可通過自編程進行調整。

  ▲可以同時顯示累計流量、瞬時流量、壓力、溫度。

  ▲具有在線、動態全補償功能,還具有自診斷、自整定范圍。

  ▲配備多種通訊接口

  ▲穩定性高

  ▲寬范圍、大于10:1

  技術參數:

  ▲公稱直徑:DN15-DN1600

  ▲按標準GB / T2624-93

  ▲出廠檢驗按規定JJG640-94

  ▲root柢精度:±0.5%、±1%、±1.5%

  ▲流量范圍:≥1:15

  ▲公稱壓力:0.6、1.0、1.6、2.5、4.0、6.4、10、32(MPa)

  ▲測量介質:全蒸汽、過熱蒸汽、水、空氣、天然氣、其他混合介??質

  ▲測量介質溫度:-10°C~ + 450°C

  ▲電源:智能流量積算儀220VAC,流量變送器24VDC(集成計算器供電),

  ▲輸出信號:4-20mADC或RS485通訊

  ▲防爆功能:本安型ibIICT5

  ▲壓力接收方式:環室壓力、法蘭壓力、內置法蘭壓力

  ▲開口直徑比β:0.1≤β≤0.75

  ▲雷諾數范圍ReD:0.1≤β≤0.75

  ▲107≥ReD≥5000,ReD≥170β2D; D以表示。

  孔板流量計

  孔板流量計安裝注意事項:

  1、管道條件:

 ?。?)節流元件前后的直管段必須是直的,肉眼不能看到。

 ?。?)設備節流閥的直管段應潤滑。如果沒有潤滑,流量系數應乘以粗糙度校正稀疏。

  (3)為了確保流體活動在節流閥的1D前方擴散,形成足夠的湍流速度,并將其擴展成平均軸對稱形狀,

  1)直管段必須是圓形的,并且對于節流閥的前2D范圍,其圓度要求嚴格并且具有一定的圓度目標。詳細的權衡:(A)在節流閥的OD,D / 2,D,2D 4垂直管段上,以相等的角度間隔測量四個管道的內徑至多彼此相等,并取均勻值D.測量值與自由內徑均勻值之間的差值不得超過±0.3%。

 ?。˙)節流后,在OD和2D位置,通過上述方法測量8個內徑單次測量,并將單個測量值與D進行比較,并且***大偏差不得超過±2%。

  2)在節流閥之前和之后,需要足夠長度的直管段。直管段的長度和節流閥前的阻力部分的長度與直徑比β有關,見表1(β= d / D,d為孔口開口直徑,D為管道內徑) 。

 ?。?)節流構件下游側的阻力構件和第二阻力構件之間的直管段的長度可以是第二阻力構件的形式,并且β= 0.7(與實踐β值無關) ,表1中列出的值的1/2

  (5)當節流件下游側為封閉空間或直徑≥2D的大型容器時,封閉空間或大容器與節流件之間的封閉管長度不得小于30D(15D)如果節流件和封閉空間或大的則當容器之間存在其他部分阻力構件時,提供封閉空間和節流構件之間的直線,除了表1中附加規則的***小直管長度1在節流構件和部分阻力構件之間設置有節流構件。管段的總長度不得小于30D(15D)。

  節流閥上游和下游側的***小直管長度表1

  節流件下游側的節流部分和***小直段長度L.

  注意:上面的1、表僅用于標準節流安裝,用于特殊節流安裝以供參考

  2、列數是管內徑D的倍數。

  3、括號外的數字是“附加限制誤差為零”的值,括號中的數字是“附加限制誤差為±0.5%”的值。也就是說,當直管的長度中的括號中存在值時,流量測量的極限誤差τQ/ Q.算術應加0.5%,即(τQ/ Q + 0.5)%。

  4、如果直管的長度大于括號內的值且小于括號外的值,則應按“附加限值誤差0.5%”進行處理。

  (1)直流分量裝置的前端面應垂直于管道中的管軸,***大允許非垂直度不得超過±1°。

  (2)節流裝置安裝在管道中后,其開口必須與管道同心,允許的***大發散ε不得超過下列公式:ε≤0.015D(1 /β-1)。

 ?。?)所有墊圈不能使用太厚的數據,***好不要超過0.5mm,墊圈不能突出管壁內,否則會造成較大的測量誤差。

 ?。?)用于調節流量的閥門應安裝在節流閥后***小管段的長度之外(5)管道清潔吹掃后,必須停止安裝在過程管道上的節流裝置。

  (6)用于傾斜或傾斜管裝置的節流裝置的壓力接收方法。

  環室取壓標準孔板流量計直管段長度不夠時,對流量側量有何影響,如何處理?
  大多數流量計對前后直管段長度都有較高要求,其中,標準差壓流量計要求zui高。
  (1)環室取壓孔板流量計

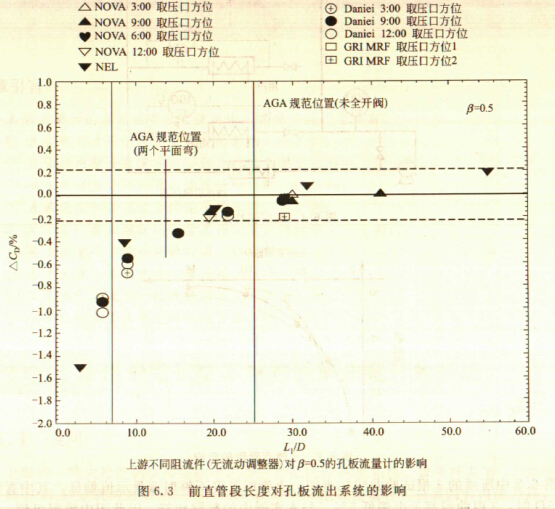

  帶有均壓環的標準孔板流量計是使用zui廣泛的一種差壓式流量計,人們對它的研究zui多,時間zui長,獲得的成果、積累的數據也zui豐富。圖6.3所示是國外幾個的公司實驗
室提供的上游不同阻流件(無流動調整器)對β=O.5的環室孔板流量系數影響的數據。其橫坐標為前直管段長度,用管道內徑的倍數來表示,縱坐標是流出系數的增量,用百分?jǐn)?shù)表
示。從圖中可見,前直管段L1≥20D時石基本無影響,隨著前直管段長度的減小,流出系數逐漸減小,到6D時,流出系數減小約1%。
環室孔板流量計上下游直管段的正確安裝

  流出系數的減小,使相同的流量流過差壓裝置時,輸出的差壓值增大。
  直管段長度減小、輸出差壓增大的原因與管壁取壓有關.當直管段長度減小時,流速分布的對稱性變差,zui高流速的點偏離軸心漸遠,而與均壓環中某一點的距離變近,從而導致
三的平均值增大。
(2)法蘭取壓和徑距取壓孔板流量計
  從圖6.3可見,直管段長度對流出系數的影響同取壓口的方位無關,這是因為有均壓環的緣故。而法蘭取壓和徑距取壓沒有均壓環,對流出系數的影響無法避免要受到“90°彎—取壓口"相互位置的影響。
  具體可分三種情況來討論。
  ①取壓口與90°彎在同一個平面內而且處于外圈位置

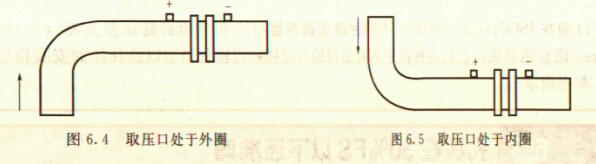

  取壓口與90°彎頭的這種關系如圖6.4所示。在流體以很高的流速流過90°彎時,由于離心力的作用,使得圓形流通截面中的速度分布不再與軸線對稱,而是流速zui高的點向取壓口靠近,導致輸出差壓偏高。
  ②取壓口與90°彎在同一個平面內而且處于內圈位置
  取壓口與90°彎的這種關系如圖6.5所示.在流體以很高的流速流過90°彎時,由于離心力的作用,使得流速zui高的點遠離取壓口,導致輸出差壓偏低。
環室孔板流量計上下游直管段的正確安裝  ③取壓口所在的平面與90°彎所在的平面垂直
  取壓口與90°彎的這種關系如圖6.6所示.在流休以很高的流速流過90°彎時,由于離心
力的作用,速度分布的對稱性也變差,但由于相互位置不同于圖6.4和圖6.5,流速zui高點
只是輕微地遠離取壓口,所以對流出系數無明顯影響.
  (3)直管長度不夠時的處理
  直管段長度不夠時的處理,有多種方法。
環室孔板流量計上下游直管段的正確安裝  ①讓步法
  附錄A的表A.1中所列是孔板上下游要求的zui小直管段長度。其中A欄的長度是指“零附加不確定度"的要求,B欄的長度是指“0.5%附加不確定度"的要求。
從表中可看出,B欄比A欄長度短得多。
  這個方法適用于對度要求不太高的側量點,例如過程控制用流量測量。
  ②將取壓口選在影響小的位置

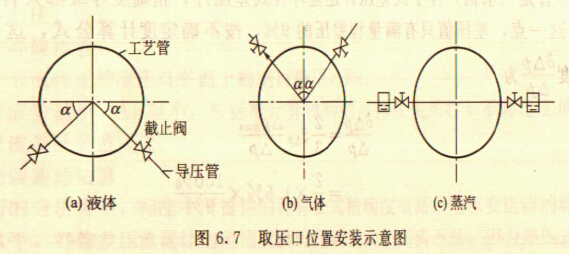

  圖6.7所示為取壓口位置示意.取壓口的取向應考慮被側流體為液體時,防止氣體進入導壓管;被測流體為氣體時,防止液滴或污物進人導壓管.當測量管道為垂直時,取壓口的位置在取壓位置的平面上,方向可任意選擇.有的人看了圖6.7后就認為圖中的α為45°zui合適,其實并沒有這個規定。只要符合上面的原則,α大一些或小一些都不要緊,這樣一
來,選擇的范圍就大了。
  例如測量氣體流量,安裝在水平管上的孔板,上游是一個垂直走向的90°彎,如果取壓位置按照常規方法選在水平管的上方,就是一個zui不利的位置‘如果取α=85°。就可使直管段不夠長對測量的影響減到很小的程度。
  上面所做的只是定性分析.未查到定量分析的實驗數據。
③對影響值進行估算。
  如果儀表是環室取壓.而且計量結果也不是用于貿易結算,可利用圖6.3中的數據對此影響量可能引起的誤差做估算。但也只適用過程控制用流量計,不適用于貿易結算用流量計。
  ④加裝流動調整器
  流動調整器可用于減少上游直管段長度。配合性實驗表明,它可以用在任何上游管件的下游。
  目前在IS05167正文中只列人兩種流動調整器:19根管束式流動整直器(1998)和Zanker流動調整板,它們在標準中列有適用的節流件和阻流件類型以及具體的安裝位置等,詳見本書附錄B。
