近年來, 隨著我國科技水平不斷提高, 天然氣在我國各個城市中的運用逐漸廣泛, 同時也成為居民在日常生活中必不可少的組成部分之一。

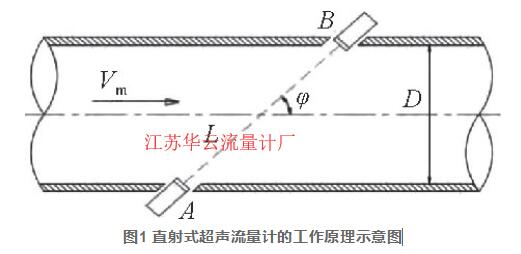

  在分析超聲波流量計的工作原理過程中, 其主要可以表現為多種形式, 一般來說, 能夠?qū)τ谔烊粴膺M(jìn)行高精度的流量測量, 主要?jiǎng)t是利用時間差的方法。圖1則是表現為直射式超聲流量計的工作示意圖。其中, 把一對具有傾斜角度為φ的超聲換能器安裝在管壁兩側, 這樣能夠滿足兩個換能器有效工作, 能夠定時或者同時實現對方發射或者接受相應的超聲信號。

  在氣體超聲波流量計中, 在管道的兩側進行如圖1所示的換能器A和B的安裝, 其中, 兩者之間距離為L, V表示流體流速, C表示超聲波在流體中聲速, 超聲波和流體在管道中的流動夾角則是為φ, 其中, 對于超聲波來說, 逆流傳播時間則為tv, 而順流傳播時間則為td。

聯立上述兩個方程, 可以求解得到:

  通過以上公式可知, 當氣體在流動時, 超聲波流量計可根據氣體在流動過程中被測量的速度以及流量計所計量的整體截面面積通過計算得出該面積內氣體的具體流速, 當發現氣體的流速與標準數據不符時, 可利用流量計測量時傳回的壓力數據、管道內溫度以及壓縮因子等進行分析, 通過對溫度的改變改變氣體內壓縮因子及氣體的流速, 完成對流量的調整作業, ***終使氣體流速等***終達到標準, 對貿易交接計量工作的順利進行起到重要作用。

  當超聲波流量計在工作時, 其發出的超聲波會根據管道內氣體對超聲波束產生反射作用, 而通過對該作用進行分析, 并在流量計中顯示相關數據, ***終得到測量結果。但由于在測量過程中, 超聲波會經過閥門、整流器以及彎頭類管道配件等, 而這些部位極易出現與超聲波脈沖相同頻率的噪音, 使超聲波接收的數據出現較大誤差, 導致測量數據出現不準確的現象。但由于噪音無法避免, 因此在計量過程中應當將噪聲的影響及存在的誤差進行考慮, 在選擇管道時應當盡量采用平直且無彎頭的材料, 并盡量在計量范圍外安裝閥門, 或使用具有較強的過濾噪音的超聲波流量計, 盡可能提高測量準確率。

  由于天然氣類氣體管道內因長期無法清理等因素, 管道璧附著臟水、油污以及硫化物等污垢物, 而當超聲波流量計在對該段內管道的天然氣進行計量時, 由于管壁內的污垢物會逐漸轉移附著到流量計探頭以及其內部, 不僅使計量的數據產生較大誤差, 同時也導致流量計內部產生內壁反射活動, 使流量計的使用質量遭到破壞, 嚴重?fù)p害流量計的使用壽命。

  當前, 只有部分單位具備相應的天然氣超聲波流量計的檢定資質, 其中, 就相應的實流檢定技術能力來說, 能夠基本覆蓋天然氣行業的大部分貿易交接流量計的應用范圍, 控制在0.3~10.0MPa, 實現技術上的國際先進行列。

此外, 應當根據超聲波流量計相關檢定標準, 對之前在測量過程中流量計出現的自我診斷、報警以及檢查修理等進行文字或數字記錄, 為流量計日后的使用提供依據的同時, 充分延長流量計的使用次數與壽命。當前, 各個研究機構正在進一步規范相應的技術指標和操作規范, 力爭能夠有效降低在進行在線檢驗過程中的各個送檢成本。

  通過以上分析可以得出, 使用超聲波流量計對氣體進行計量檢測時, 不僅需要通過提升流量計質量來保證計量的準確性, 同時也應當根據氣體的種類、密度等作為計量基本, 同時也需要對管道內部環境進行檢查, 確保管道清潔度達到標準的同時, 對管道產生的噪音等進行仔細排除, 并利用相關計量輔助軟件等協助計量, 在提升超聲波流量計計量準確度的同時也能夠延長流量計的使用壽命, 為日后的氣體計量提供有利條件, 為促使我國堅持走可持續發展路線奠定基礎。
