插入式超聲波渦街流量計 原理靜態性能詳解
一體化插入式超聲波渦街流量計是比較新穎的流量計類型, 有其獨特的特點。文章以風洞為工具采集數據, 通過儀表的靜態性能參數計算方法計算出插入式超聲波渦街流量計線性度、重復性、遲滯、精度等。計算結果證明, 這種流量計性能滿足工業測量需求。
1、一體化插入式超聲波渦街流量計：
超聲波渦街流量計采用卡門渦街原理, 即在流體中插入柱狀體的障礙物, 流體會在障礙物兩側產生旋渦.這個旋渦是有規律的, 旋渦的頻率與流體流動的速度、柱狀體形狀寬度等有一定關系, 可以用求 (1) 表示:
式中, F為卡門渦街的釋放頻率, St為因數 (稱為斯特羅哈數) , V為流體流動速度, d為柱狀物寬度。

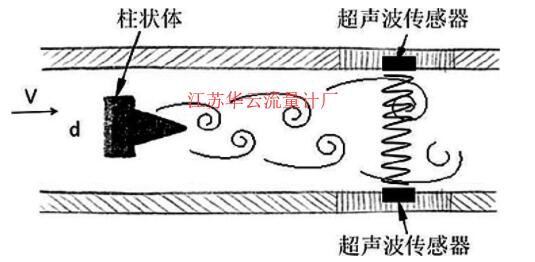

圖1 插入式超聲波傳感器原理圖
如圖1所示, 在柱狀體下游對稱安裝超聲波發射和接收換能器, 發射換能器將等幅連續的聲波發射到流體中, 聲波橫穿流體。當聲波通過旋渦時, 引起聲束偏轉, 超聲波換能器接收端接收到一個周期性變化的信號, 相當于檢測出旋渦的頻率F, 根據渦街公式算出流速V。將流量傳感器固定在探桿前端, 在末端增加信號處理器, 便為一體化插入式超聲波渦街流量計, 見圖2和圖3。

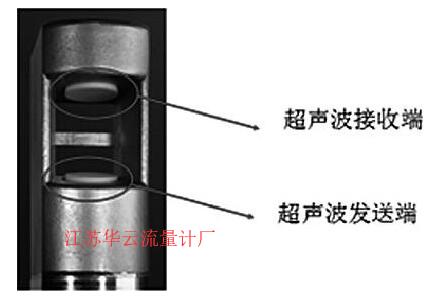

圖2 超聲波渦街流量傳感器

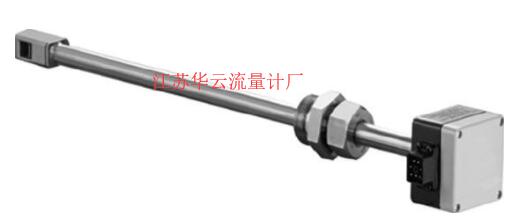

圖3 一體超聲波渦街流量計外觀實物圖
2、插入式超聲波渦街流量計靜態性能指標的計算方法：
流量計靜態性能指標主要有如下幾種, 其定義和公式分別如下。
2.1、流量計的校準曲線：
把流量計的輸入和輸出作為坐標系, 形成的曲線稱為校準曲線, 有正行程曲線和反行程曲線之分。
為了實際使用方便, 用一條工作直線代替實際的校準曲線。工作直線運用***小二乘法來確定?？捎锰匦苑匠瘫硎?

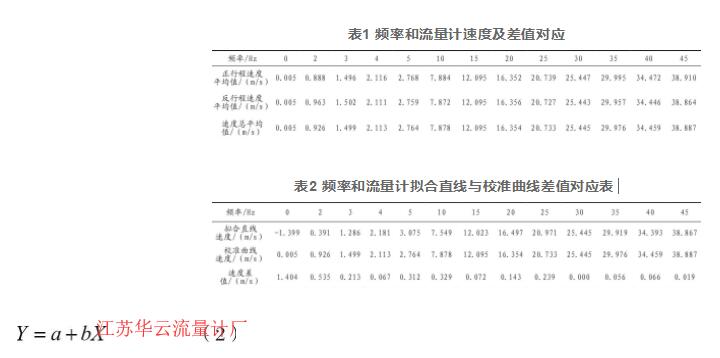

表1 頻率和流量計速度及差值對應 表2 頻率和流量計擬合直線與校準曲線差值對應表
式中, a為工作直線在Y軸上的截距, b為工作直線的斜率。
2.2、非線性：
線性度是描述流量計靜態特性的一個重要指標, 流量計校準曲線與擬合直線間的***大偏差 () 與滿量程 () 的百分比稱為線性度。
2.3、遲滯δH：
遲滯是指流量計在相同工作條件下作全測量范圍校準時, 正、反行程校準曲線間的***大差值。
2.4、重復性δR：
保持測量條件不變, 用同一儀表對某一參數進行多次重復測量, 各測定值與平均值之差相對于***大刻度量程的百分比。
平均標準偏差采用極差法計算。極差是指某一測量點校準數據的***大值與***小值之差, 計算時先求出各校準點正、反行程校準數據的極差。
2.5、流量計的精度A：

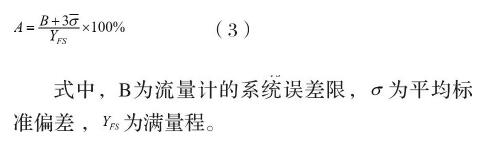

流量計的精度是指流量計在其量程范圍內, 基本誤差與滿量程輸出的百分比值。采用***小二乘法時, 流量計的基本誤差定義為3倍的重復性平均標準偏差加上系統誤差限。見公式 (3) :
3、插入式超聲波流量計數據分析：
對于插入式流量計, 低速風洞是一種合適的標定工具。低速風洞的風機控制采用變頻器實現, 通過調節變頻器頻率可以逐級調節風機轉速, 因而輸出不同風速。依照《QXT 84-2007氣象低速風洞性能測試規范》, 把變頻器的頻率分別調到0Hz、2Hz、3Hz、4Hz、5Hz、10Hz、15Hz、20Hz、25Hz、30Hz、35Hz、40Hz、45Hz, 每2分鐘記錄一次數據, 記錄40次, 正反行程各記錄一次, 整個實驗重復2次。每個頻率下測試的40個數據, 取平均值。
在低速時, 數據采集系統誤差對結果影響較大。因此, 在計算流速計重復性等參數時把變頻器頻率的值設定在3~45Hz作為計算值。
3.1、直線擬合曲線：
表1為在不同頻率下, 流量計正、反行程速度及速度總平均值數據。
以變頻器頻率為X軸, 流量計流速總平均值為Y軸, 采用***小二乘法進行擬合 (見圖4) 。

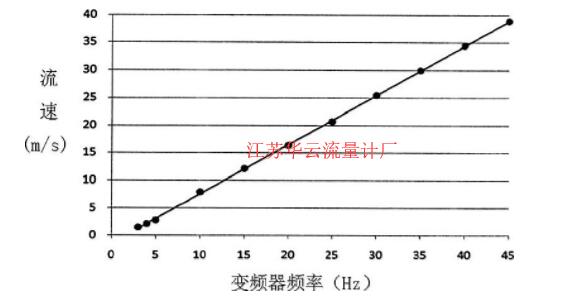

圖4 變頻器頻率與流量計流速關系
由圖4可知, 流量計直線擬合方程為:Y=0.8948X-1.3986 (X為變頻器頻率, Y為流量計的流速值) 。

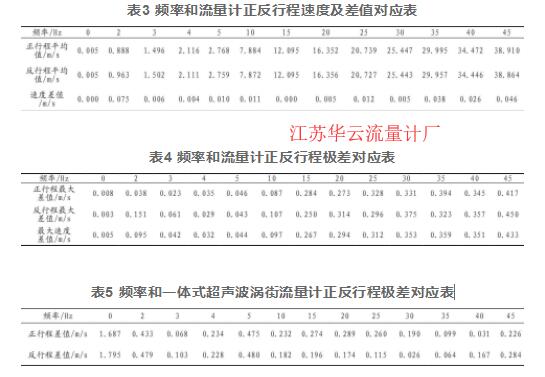

表3 頻率和流量計正反行程速度及差值對應表
表4 頻率和流量計正反行程極差對應表
表5 頻率和一體式超聲波渦街流量計正反行程極差對應表
3.2、非線性誤差計算：
表2為在不同測試點, 流量計校準曲線與擬合直線間的差值。
由表2可知, 在變頻器頻率范圍為3~45Hz時, 速度差值***大為0.329m/s, 因此流量計的非線性誤差計算為0.823%。
3.3、遲滯誤差計算：
表3為在不同測試點, 一體式超聲波渦街流量計正反行程校準曲線均值及差值。
由表3可知, 在變頻器頻率范圍為3~45Hz時, 速度差值***大為0.046m/s, 因此流量計的遲滯誤差計算為0.12%。
3.4、重復性計算：
表4為在不同測試點, 流量計正反行程校準數據的極差。
表4計算可知, 在變頻器頻率范圍為3~45Hz時, 正反行程***大速度差值的平均值W為0.235m/s, 因此傳感器重復性的平均校準偏差計算得出為0.208m/s。重復性計算為1.56%。
3.5、精度計算：
表5為在不同測試點, 流量計正、反行程測量數據與其擬合直線差值的值。
由表5可知, 在變頻器頻率范圍為3~45Hz時, 流量計的正反行程校準曲線與擬合直線間的***大差值 (值) 為0.480m/s, 因此流量計的精度計算如式 (3) 所示, 為2.76%。
4、結論：
經過計算, 得出一體化超聲波渦街流量計的靜態性能參數見表6。

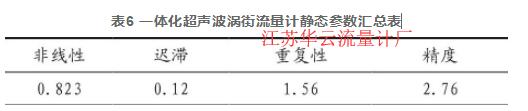

表6 一體化超聲波渦街流量計靜態參數匯總表
可見, 一體式插入超聲波渦街流量計各種性能可以滿足大部分工業生產需要。
