摘要：本文基于毫米波FMCW雷達液位計測距原理,針對影響測距精度的FFT柵欄效應問題,提出了將Zoom FFT和能量重心校正算法結合的高精度信號處理算法.該算法通過FFT算法鎖定感興趣的差頻信號頻譜范圍,采用Zoom FFT在此范圍內進行頻譜細化,后利用能量重心校正算法對細化后的頻譜進行頻率校正,從而獲得差頻信號的頻率信息,并通過換算得到雷達到液面的距離.仿真結果表明,該算法能將雷達液位計的測距精度提高到毫米量級,計算量和運算存儲空間比較合理.
隨著工業自動化水平的提高,雷達液位計在石油、冶金、化工等領域得到了廣泛應用［１］.在工業生產過程中,液位計很小的測量誤差都會引起巨大的經濟損失,提高液位計的測量精度成為迫切需要. FMCW雷達具有測距精度高、無距離盲區、發射功率小等優點,很適合高精度近距離測距［２］.工作于毫米波段的雷達液位計的調頻帶寬較大,距離分辨率高,且在有限的天線尺寸下有更窄的波束,油罐壁等雜物反射的干擾電磁波更不易被天線接收,這都有利于提高液位的測量準確度,因此,毫米波FMCW雷達液位計是實現高精度液位測量的理想裝置.
FMCW雷達液位計的距離信息是通過測量差頻信號的頻率獲得的,要提高測距精度必須提高差頻信號的頻率測量精度.現代液位計信號處理一般采用數字信號處理形式,由于對差頻信號做快速傅里葉變換(FFT)得到的頻譜是離散的,離散譜的柵欄效應會嚴重影響頻率測量精度.為此,可以采用頻譜校正方法來消除柵欄效應,常用的頻譜校正方法有FFT—FT連續細化［３］、比值校正［４］、能量重心校正［５－７］、 相位差法［８，９］等.Zoom FFT方法［１０］是頻譜細化方法的一種［１１］,與其他頻譜細化方法相比,其計算量和存儲空間較小,但是算法中的低通濾波器性能會限制其細化倍數.鑒于此,本文利用Zoom FFT進行較小倍數的細化,然后采用能量重心校正算法來估計的頻率,從而提高測距精度.
1、FMCW雷達液位計測距原理：
FMCW雷達液位計向液面發射頻率經過調制的電磁波,液面反射的回波信號被雷達接收,與發射信號進行混頻,由此產生的差頻信號的頻率與液面距離成正比.線性調制的FMCW雷達發射信號與接收信號的頻率隨時間變化關系如圖1所示.

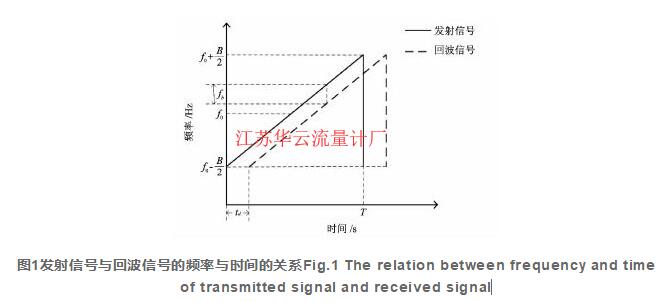

圖1發射信號與回波信號的頻率與時間的關系Fig.1 The relation between frequency and time of transmitted signal and received signal
在一個調制周期內發射信號可以表示為
式中:VＴ為發射信號的幅度;T為調制周期;f０為發射信號中心頻率;B為發射信號掃頻帶寬;φ０為發射信號初始相位.
回波信號經過tｄ=2R/c雙程時延后被雷達接收,與發射信號混頻輸出的差頻信號進行化簡和幅度歸一化后可表示為
發射信號與回波信號混頻后得到的差頻信號頻率為
式中:fＴ(t)表示發射信號的頻率;fＲ(t)表示接收信號的頻率.可見,差頻信號的頻率與液面距離成正比.由于液面對電磁波的反射可近似為鏡面反射,差頻信號在理想狀態下是單頻信號,為提高測距精度, 需采用信號處理算法對差頻信號的頻率進行測量.
2、差頻信號處理算法分析：
2.1、柵欄效應對測距精度的影響：
雷達液位計采用數字信號處理方式,對差頻信號進行采樣后進行FFT處理,得到差頻信號的頻譜, ***簡單的測量方法是通過直接尋找譜峰測得差頻信號的頻率.實際應用中,FFT的柵欄效應會影響頻率檢測的準確度.假設對差頻采樣信號做Nｆ點的FFT,柵欄效應產生的頻譜譜線間隔為 Δf=Fｓ/Nｆ,其中Fｓ為采樣頻率.若Nｆ與差頻信號的采樣點數N相同,則 Δf=Fｓ/N=1/T,將其代入式(1)~式(3) 可得柵欄效應導致的距離測量離散化,相應的距離離散單元可表示為
本文采用的77GHz雷達調頻帶寬B=400 MHz,如果只采用FFT算法進行信號處理,則柵欄效應導致的測距誤差***大可為±187.5mm,這遠遠滿足不了液位計的測距精度要求.
為解決柵欄效應問題,可以對每個周期的采樣信號補零,使Nｆ=aN,a>1,則對應的距離分辨單元可降低為 ΔR=c/2aB.雖然補零方法可以提高測距精度,但因為FFT的點數增大,導致計算量和運算存儲空間大幅度增加,降低了運算實時性,且對硬件要求高.為此,本文采用Zoom FFT方法對差頻信號頻譜進行局部細化,能在計算量和運算存儲空間消耗較小的情況下達到和補零FFT同樣的效果.
2.2 、Zoom FFT原理：
Zoom FFT是一種可以進行頻譜局部細化的方法［１２］,即在感興趣的頻譜范圍內減小頻譜譜線間隔, 提高頻譜分析的準確度.其基本原理如圖2所示.

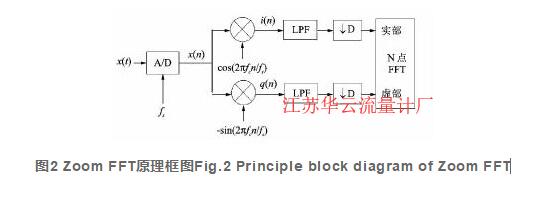

圖2 Zoom FFT原理框圖Fig.2 Principle block diagram of Zoom FFT
Zoom FFT步驟如下:
1)頻譜搬移.通過復調制將感興趣范圍內的頻譜搬移到零頻附近.
2)低通濾波.將不關心的高頻分量濾掉, 因為在下一步中要對信號進行系數為D的抽取,使等效采樣速率降低為fｓ/D,又根據奈奎斯特采樣定律,所以須將大于fｓ/2D分量全部濾除,以防止頻譜混疊.
3)抽取.對信號進行系數為D的抽取,即在時域上每隔D個采樣點保留一個,其余的點舍棄.抽取后的等效采樣速率為fｓ/D.
4)對信號做N點FFT.由于此時信號的等效采樣頻率為fｓ/D,所以經過Zoom FFT處理后,選定頻譜范圍內的譜線間隔為
,式中 Δf為直接對信號x(n)做N點FFT時的譜線間隔.
可見,細化倍數為D的Zoom FFT算法在選定的局部頻譜范圍內的細化效果與做DN點的補零FFT效果是相同的,但是計算量與運算存儲空間差別明顯.DN點的補零FFT所需0.5DNlog２(DN)次復乘.細化倍數為D的Zoom FFT總共需要2 N+1.5 Nlog２N次復乘(低通濾波采用頻域相乘IFFT方式).在運算所需存儲空間方面,DN點的補零FFT需要預先存儲0.5DN個復數旋轉因子.Zoom FFT只需要存儲0.5 N個復數旋轉因子,此外還需要提前存儲FIR濾波器沖擊響應頻域特性H(k),所以總共需要存儲1.5 N個復數.設采樣信號點數N=1 024,細化倍數D=16,則補零FFT與Zoom FFT算法所需的復乘次數與預先存儲的復數量如表1所示,可見Zoom FFT算法的計算量與運算存儲空間遠小于DN點的補零FFT.
表1補零FFT與Zoom FFT計算量與存儲空間比較Tab.1 Computational load and memory space consumption of zero padding FFT and Zoom FFT
Zoom FFT算法的細化倍數D是不能無限增大的,這是由于其算法的第2步要對頻譜搬移后的信號進行低通濾波,而實際設計的濾波器的截止特性肯定不是理想的,這會引起第3步抽取之后的頻譜混疊. 細化倍數越大,濾波器設計的難度越大,其截止特性越不理想,因此一般要將細化倍數D控制在100以下.有限的細化倍數會導致測距精度下降,因此本文在Zoom FFT算法細化較小的倍數之后采用能量重心校正算法進一步提高測距精度.
2.3、能量重心校正算法：
能量重心校正算法［５］是基于對稱窗函數的離散譜能量重心無窮接近原點的性質,如常用對稱窗函數矩形窗、Hanning窗、Hamming窗、Blackman窗的能量重心都在原點附近.設加窗后的信號的離散頻譜為X(k),則其功率譜為P(k)=|X(k)|２,由對稱窗的能量重心特性可得
式中:kｍ為功率譜值***大時對應的譜線號;k０為信號的實際頻率所對應的位置.由此可求得
可得校正頻率f0=k0fs/N,其中fs為采樣率,N為采樣點數.在校正單頻成分時,理論上n的值越大,校正精度越高,但在實際應用中,n不可能取無窮大,只能取有限值.
3、高精度測距信號處理算法：
本文將Zoom FFT算法和能量重心校正方法結合,設計的高精度測距信號處理算法步驟為:
1)對以速率fｓ采樣得到的差頻信號x(n)做N點FFT得到X(k),找到功率譜P(k)=|X(k)|２***大值對應的譜線位置kｍ１.
2)采用Zoom FFT對kｍ１附近的頻譜進行局部頻譜細化得到Xｚ(k).其中Zoom FFT第1步將頻譜向零頻位置搬移kｍ１-s個譜線位置,第3步的細化倍數D=16.
3)找到細化后的功率譜Pｚ(k)=|Xｚ(k)|２***大值對應的位置kｍ２,進行能量校正運算,其中參數n取30,求得kｅ
4)計算液面距離R
4、仿真結果：
本文在Matlab環境下進行仿真實驗,仿真中發射信號中心頻率f0=77 GHz,調頻帶寬B=400 MHz,調制周期T=512μs,采樣頻率fs=2MHz,采樣點數N=1 024,測距范圍R為3~30m,信噪比設置為12dB.對測距范圍內的距離對應的差頻信號進行分析,分別得到不同距離對應的測距均方根誤差.圖3所示為采用本文測距算法與只采用Zoom FFT測距算法時,在15m附近實際距離對應的測距均方根誤差,其中Zoom FFT算法的細化倍數D=16.

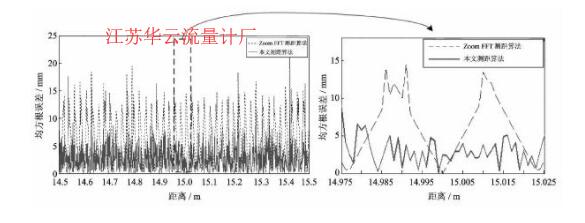

圖3本文測距算法與Zoom FFT測距算法的測距均方根誤差Fig.3 The RMSE of the proposed range measurement algorithm and Zoom FFT algorithm
由圖3可看出,本文采用的測距算法均方根誤差在10mm以下,遠小于只采用FFT算法的測距誤差,而且比Zoom FFT算法也要小很多.只采用Zoom FFT算法時,若實際距離對應的頻率在Zoom FFT的離散譜線間隔中,測距誤差依然很大,***大測距誤差接近2cm,這是因為Zoom FFT的細化倍數有限,仍然存在一定程度的柵欄效應.本文采用測距算法在進行Zoom FFT后又通過能量重心校正算法進一步消除柵欄效應,使測距誤差降低到毫米量級,同時由于能量重心算法的計算量很小,本文算法總體計算量和存儲空間與Zoom FFT近似.
5、結論：
本文針對毫米波FMCW雷達液位計的應用場合,提出了Zoom FFT與能量重心校正算法結合的高精度信號處理算法,采用了Zoom FFT進行細化倍數較小的頻譜細化,使用能量重心校正算法估計差頻信號頻率,該算法消除了FFT柵欄效應對測距精度的影響,且計算量和運算存儲空間都比較合理. 仿真結果表明,當差頻信號的信噪比為12dB時,該算法將測距均方根誤差控制在毫米量級.
