一、概述



標準表法測量流量計依據JJG1029-2007《渦街流量計檢定規程》，在檢定過程中，將流量分別調到規程要求的流量值，運行至流體狀態穩定。 計算機同步采集相應量值并進行數據處理， 直接輸出被檢流量計的平均儀表系數K和相對誤差E及重復性E_r。 本次試驗是在溫度為23℃、濕度為50%RH、大氣壓力為100.123kPa的環境下進行的。 氣體流量標準裝置主要由流量標準器、試驗管路、流體發生源、計時器、控制設備及數據合成采集處理系統組成，型號為L(zhǎng)JX-1Q；其流量測量范圍為（1～7000）m³/h，測量口徑為DN25～DN300mm；不確定度為0.50%，k=2，被測對象是DN100的渦街流量計，其測量范圍是（100～1000）m³/h。

二、測量模型


式中：K_ij—第i檢定點第j次檢定的系數，（m³）^-1；N_ij—第i檢定點第j次檢定時流量計測得的脈沖數 ；N_sij—第i檢定點第j次檢定時標準裝置測得的脈沖數；K_sij—第i檢定點第j次檢定時標準表的系數，（m³）^-1；p_s、p_m—第i檢定點第j次檢定時裝置標準器處和流量計處的流體壓力，Pa；T_s、T_m—第i檢定點第 j次檢定時裝置標準器處和流量計處的氣體熱力學溫度，K；Z_s、Z_m—第i檢定點第j次檢定時裝置標準器處和流量計處的氣體壓縮因子。
由于本裝置計算過程將壓縮因子之比近似為1，所

以其產生的不確定度可忽略，則式（1）可用式（2）代替：


三、標準不確定度評定

1.標準表K系數引入的標準不確定度上級技術機構出具的檢定證書給出標準表K系數的擴展不確定度U_c=0.47%，k=2，則其標準不確定度：u1= ^0.47% =0.235% 2

2.標準表處氣體溫度測量的標準不確定度標準器處的溫度變送器的測量范圍是0~50℃，準確度等級為0.2℃，按矩形分布考慮，則其標準不確定度：



3.標準表處氣體壓力測量的標準不確定度標準器處的壓力變送器的測量范圍是0~1.6MPa，準確度為0.10%，按矩形分布考慮，則其標準不確定度：0.1%u₃=  _% ×100%=0.058%
姨 3

4.標準表脈沖接收帶來的標準不確定度設標準表脈沖計數誤差為0.1%， 按矩形分布考慮，則其標準不確定度：
0.1%
u₄=  _% =0.058%
姨 3

7.被檢表處氣體壓力測量的標準不確定度被檢表處的壓力變送器測量范圍是0~1.6MPa，準確度為0.2%，按矩形分布考慮，則其標準不確定度：

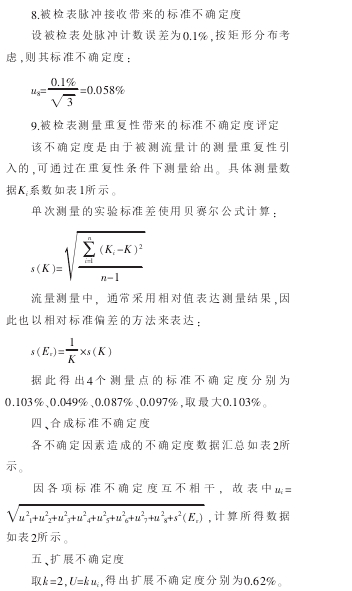

8.被檢表脈沖接收帶來的標準不確定度設被檢表處脈沖計數誤差為0.1%，按矩形分布考慮，則其標準不確定度：

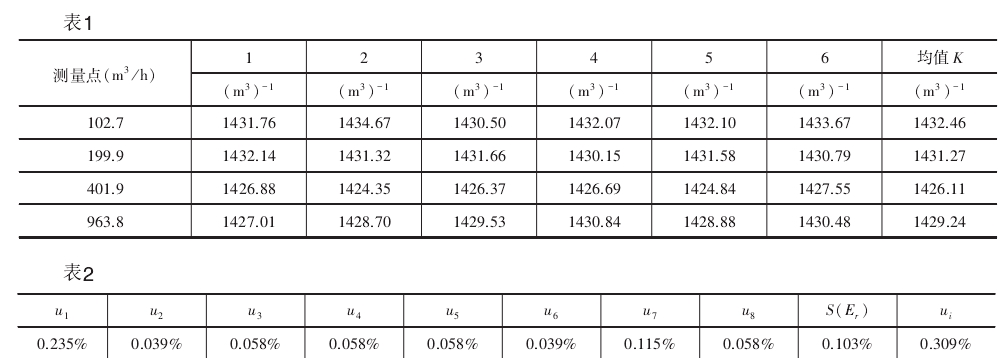

9.被檢表測量重復性帶來的標準不確定度評定該不確定度是由于被測流量計的測量重復性引入的，可通過在重復性條件下測量給出。 具體測量數據Ki系數如表1所示。單次測量的實驗標準差使用貝賽爾公式計算：

流量測量中， 通常采用相對值表達測量結果，因此也以相對標準偏差的方法來表達：s（Er）=1K×s（K）據 此 得 出 4 個 測 量 點 的 標 準 不 確 定 度 分 別 為0.103%、0.049%、0.087%、0.097%，取***大0.103%。四、合成標準不確定度各不確定因素造成的不確定度數據匯總?cè)绫?所示。因 各 項 標 準 不 確 定 度 互 不 相 干 ， 故 表 中 ui=u21+u22+u23+u24+u25+u26+u27+u28+s2（Er）%姨 ，計算所得數據如表2所示。

五、擴展不確定度取k=2，U=kui，得出擴展不確定度分別為0.62%。
