苯酐液位計裝置水洗塔液位儀表運行故障分析及
摘要：苯酐水洗塔液位儀表是***能表明塔是否異常的重要因素, 該儀表液位計的正常運行是苯酐裝置安全生產的一項重要保證。本文介紹了苯酐裝置水洗塔液位儀表運行故障分析及處理, 收到了良好的效果。
0、引言：
在維持苯酐裝置安全運行系統中, 無論哪個系統發生故障, 生產將難以完成。苯酐水洗塔液位儀表是***能表明塔是否異常的重要因素, 該儀表的正常運行是苯酐裝置安全生產的一項重要保證。若生產中水洗塔液位儀表一旦發生故障而不能及時處理就很難判斷塔的功能是否正常, 為安全生產帶來隱患。故應重視和謀求解決問題。
1、故障現象：
苯酐水洗塔液位LT-301, 在運行期間經常出現斷路現象, 室內DCS顯示輸入“IPO”, 檢查室外至室內儀表回路接線正常。判斷雷達液位計的信號轉換器故障, 更換表頭 (儀表型號為德國科隆產BM-70A) 。更換后按原表頭內的數據進行參數設定。投用后, 測量結果偏高, 且隨液面變化儀表指示有時出現負值。
2、故障處理情況：
(1) 本裝置采用的是德國科隆BM-70A喇叭狀天線型雷達物位計

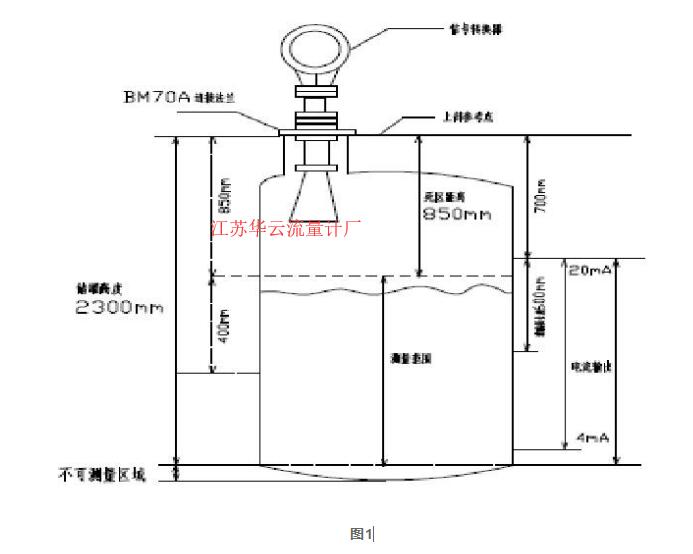

儀表安裝如圖1所示。
圖1
信號轉換器的更換是在圖1中法蘭連接處進行, 其它配件 (天線, 天線延伸) 不變。經檢查, 表頭安裝正確。
(2) 檢查信號轉換器內的參數設定情況。
1硬件設置:保持不變
2安裝設置:儲罐高度1450mm;
死區距離1050mm;
天線延伸270mm;
電流4MA輸出值0mm;
電流20MA輸出值400mm;
法蘭以上接管長度605mm。
3用戶數據項:將“BD-DETECT”項改為“YES”, (需要判斷死區溢出) 其它項保持不變
數據設定后, 經一段時間觀察, 儀表輸出負現象消除, 但輸出值仍有偏差, 但上述故障未能完全清除。
(3) 聯系工藝人員對水洗塔重新測量, 按工藝要求, 把雷達液位計的測量與工藝玻璃板對應。重新測量結果為:
罐高度2300mm;
連接法蘭距玻璃板700mm;
玻璃板高度600mm。
死區距離一般比天線加天線延伸段長度大100-200mm, (根據實際測量值改變) , 重新設定雷達表頭為:
硬件設置:保持不變
安裝設置:罐高度2300mm;
死區距離850mm;
電流4MA輸出值1000mm;
電流20MA輸出值1600mm;
其它選項不變。
用戶數據項:保留上一次的設定。
(4) 投用
經一段時間觀察, 儀表運行良好。
3、故障分析：
(1) 原信號轉換器內部設置不規范
(2) 儲罐高度未采用實際值, 而是以測量下限至連接法蘭距離為罐高度。電流輸出4-20MA對應測量距離0-400mm。這樣測量的結果與罐和玻璃板都無法一一對應。在更換表頭后, 次設定時, 由于沒有設定死區選項, 在液位高出死區設定值后, 電流輸出呈故障狀態。因?yàn)楣に嚿弦何豢刂戚^穩定, 之前沒有發現這個錯誤。按這種設定方法進行測量, 如果與玻璃板進行參照, 表現為測量結果偏低。
(3) 依據對水洗塔的重新測量結果進行設定, 設定過程依據水洗塔的實際高度和雷達液位計的使用說明書, 電流輸出對應工藝玻璃板的安裝位置。
(4) 聯系工藝人員對水洗塔液位進行上下調節, 觀察儀表輸出指示, 工作狀態良好。
(5) 原儀表錯誤在于量程范圍較小, 死區距離設定值較大, 未按規定設置設備的物理參數, 雖然可以進行測量工作, 但工作范圍小, 誤差大。
4、結論：
通過對苯酐水洗塔液位儀表的故障分析及處理, 我們發現, 轉換器內部設置不規范、儲罐高度未采用實際值、未按規定設置設備的物理參數等, 均可造成水洗塔液位儀表發生故障, 這就需要我們儀表從業者在現場操作和技術工作中不斷學習, 注意積累經驗, 善于發現問題, 提高儀表及控制系統故障分析及處理能力。
