冷軋薄板生產線為挖掘設備潛力, 采用冷軋六輥軋機生產鈦帶等特殊合金產品;為資源利用效益的***大化,**新開發了大量高效高專產品。但冷軋薄板生產線原來的系統設計不合理之處漸漸暴露出來, 這些問題的出現和存在嚴重制約了產品品質的提升。

  乳化液在冷軋板材的生產過程中, 在減少摩擦、降低軋制壓力、冷卻軋輥和控制板型等方面, 發揮著重要作用。軋制過程中, 乳化液在帶鋼和輥縫間產生的高溫高壓下破乳, 實現油水分離。軋制油鋪展在帶鋼和軋輥表面, 起到潤滑作用, 水則流散或蒸發來冷卻軋輥和帶鋼。乳化液的濃度與潤滑性能密切相關, 濃度增加, 潤滑性能增強;但濃度過高, 會使軋輥打滑, 冷卻能力下降。因此, 軋機操作人員應根據生產需要, 參考乳化液的化驗報告, 及時補充水或軋制油。

  密度的精度取決于液位檢測的精度, 在液位檢測中, 接觸式磁浮液位計在工業生產中使用較為廣泛, 其主要用來檢測裝有液體容器內液位的高低。磁浮液位計主要是由檢測導桿、變送器及浮球三大部件組成。但工廠內使用的磁浮液位計的環境一般都比較惡劣, 使用過程存在磁浮液位計的浮球受水流沖擊、浮球受損、夾雜物影響浮球在導桿上自由運動等問題, 導致測量不穩定。

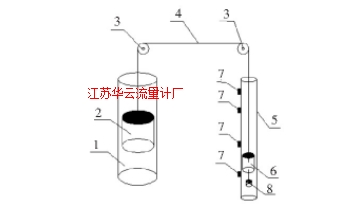

  為此, 采用非接觸磁浮液位計, 創新地使用籠式磁浮液位計安全罩, 能夠有效解決液位計浮球存在的問題, 磁浮液位計安全罩利用帶孔筒罩將容器內液體中的雜物與磁浮液位計相隔離, 保證磁浮能夠安全有效地工作。磁浮液位計工作原理如圖1所示。

該非接觸式液位檢測儀將浮球?qū)虿鄞怪惫潭ㄔ谌榛合鋬?nèi), 浮球隨乳化液液位的升降而升降, 浮球升降時通過細鋼絲繩和定滑輪帶動磁棒升降。為使磁棒隨浮球的升降而升降, 采用砝碼對浮球和磁棒進行配重, 即浮球的重量等于磁棒與砝碼和浮球漂浮時排出乳化液的重量之和, 解決了磁棒吸附油性物質和鐵粉后在液位計內卡阻的問題, 保證了乳化液液位的準確性。

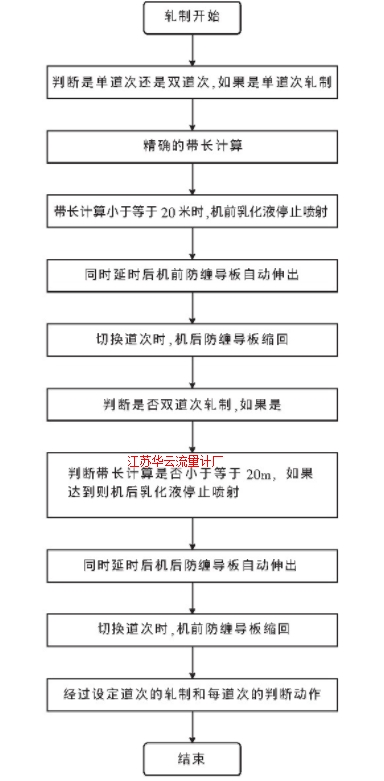

  在單機架可逆冷軋機中, 傳統的乳化液回流解決方法是在冷軋機機前、機后裝擠干輥, 但擠干輥在與鋼帶接觸常常會造成表面劃傷, 為避免這一不利因素, 采用橡膠刮板來解決回流問題。但軋制速度稍高時, 常常發生大量乳化液沿軋機入口方向向鋼帶表面反向回流, 嚴重影響該方向上安裝的入口測厚儀的數據測量, 造成推上缸自動壓下、斷帶事故頻繁發生。在切換道次時, 乳化液不斷滴落到板面上, 形成大量的黑斑, 導致帶鋼銹蝕, 影響冷軋帶卷產品質量的提高?？刂瞥绦蛄鞒倘鐖D2所示。

  在單機架可逆冷軋機機前、機后防纏導板位置處加裝兩套輔助設備———乳化液封堵噴射梁和接流導流槽;同時通過PLC控制系統編程, 利用帶長計算比較, 設定合適的距離提前停止乳化液噴射。防纏導板與乳化液封堵噴射梁一同伸出, 乳化液封堵噴射梁噴嘴抵達收集導流槽上方, 管道內殘存的乳化液滴落在收集導流槽內。采用乳化液代替橡膠刮板和氣體吹掃, 形成一道水幕來控制乳化液回流的方法, 實現了冷軋乳化液回流和帶卷板面乳化液黑斑的控制。

  軋制過程中板帶產生的復雜肋浪缺陷由軋輥分段噴液冷卻來消除。系統單道次軋制時由板型儀自動控制機前冷卻噴射梁各部分的通斷, 雙道次軋制時板型儀冷卻部分停止工作, 人工設定機后冷卻梁各冷卻段的通斷, 由PLC進行聯鎖控制。系統采用以分段調溫控制為輔, 工作輥彎輥、中間輥彎輥、輥縫傾斜控制為主的手段, 并配合精細冷卻流量控制模型、輥溫分布供乳模型, 保證高精度板型控制方案的實現。

  分段冷卻控制主要是對無法通過軋輥傾斜和彎輥控制消除的復雜缺陷進行控制。軋輥冷卻的分段同板形儀測量段一一對應。每個冷卻段由乳化液噴嘴和控制噴嘴的閥門組成。軋輥分段噴液控制就是根據每個測量段上與帶材應力相對應的軋輥分段噴液分量, 按數學模型計算出每個噴液區的噴液設定值, 來推動相應的噴液控制閥門, 即決定哪些閥門應打開、打開多大、哪些閥門應關閉等, 通過噴嘴開閉及乳化液噴射量的多少來改變工作輥熱膨脹的橫向分布, 從而改變帶鋼軋制時相應位置的延伸率, 控制帶鋼的平直度。每個工作輥由若干排連續布置的噴嘴組成, 這些排列的噴嘴中有一部分完成軋制過程的基本冷卻和潤滑, 其他噴嘴完成分段冷卻的功能。軋輥分段冷卻可以控制高次板形缺陷, 但受到軋制過程中的溫度和潤滑條件限制, 其板形調節范圍較小且控制的滯后時間較長。

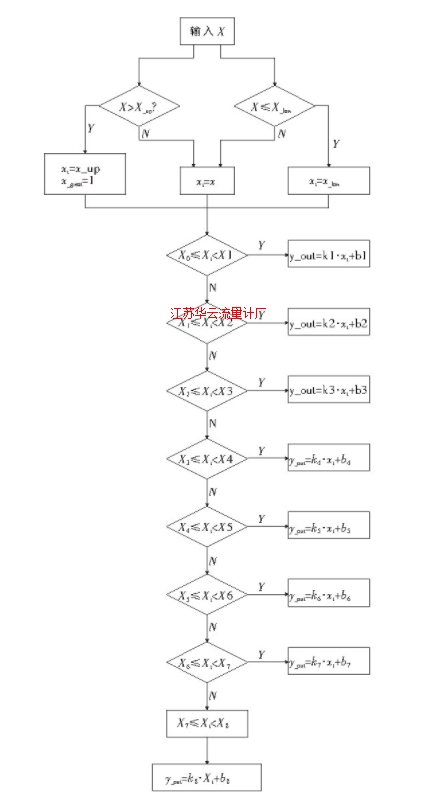

  設備因素決定了供乳系統是一個大慣性、純滯后和非線性的系統, 供乳流量將隨著其它工藝條件的變化而發生變化。針對現場實際情況, 基于PLC開發出連續分段函數曲線控制程序, 如圖3所示。該程序根據輸入的流量值x計算出電機的轉速值y_out, 即可以***快的速度提供所需的水流量, 實現流量的控制。該方法用于流量控制后, 控制效果大大優于傳統的PID控制方法和查表控制方法, 不僅控制精度大大提高, 而且響應速度快、穩定性好, 可控制供乳流量大小, 保證板型控制精度。

  該系統投運后, 成材率比原系統提高0.66個百分點, 而且產品質量有顯著改善, 冷軋退火材產量大幅度提升, 高效薄規格產品得以大量生產, 各規格產品縱向厚度偏差均控制在±1%以內, 為冷軋新產品開發創造了條件。
