污水處理站常見的儀表主要有壓力表、溫度計、流量計、控制閥等, 各種儀表均有對應的安裝要求, 包括水平安裝或豎直安裝、介質流向、管道充滿度、上下游直管段、操作檢修等要求。配管中, 尤其空間緊張時, 需綜合考慮布置, 避免儀表精度受影響。而管道支吊架正確型式的選用利于管道的安全穩定。

  該污水處理站為兩級石灰沉淀法處理高濃度含氟含磷污水, 位于東南亞, 氣溫較高, 布置多為露天或框架型, 相關儀表和支架需考慮環境因素的影響。

  項目進水為2級pH調節, 一級沉淀出水大部分回用, 二級處理中投加混凝劑硫酸鋁, 少量石灰, 用氫氧化鈉調節堿度, 投加絮凝劑PAM, 反應去除剩余的氟和磷酸。

  污泥用真空轉鼓過濾機脫水, 石灰為熟石灰粉干法封閉儲存, 即時配制新鮮石灰乳。

  項目涉及的儀表主要有壓力表、溫度計、流量計、控制閥等。

  插入式溫度計對流體有干擾, 壓力測量要求較高的部位, 插入式溫度計設在壓力表下游。

  流量計常見的有電磁流量計、轉子流量計、孔板流量計等, 其安裝要保證前后直管段要求。

  電磁流量計安裝在垂直或水平管道上, 優先垂直安裝, 以防沉淀物堆積到電極上影響精度, 垂直安裝時介質流向自下而上。

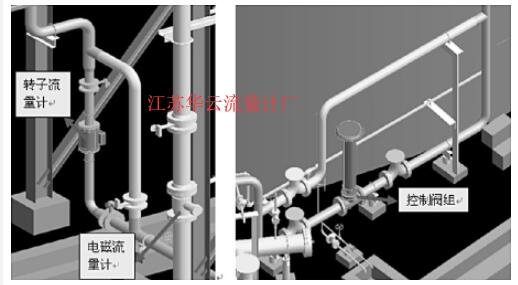

  轉子流量計安裝在垂直管道上, 介質流向自下而上, 設旁路和旁路閥, 便于錐形管和轉子的拆修清洗。孔板流量計一般在水平管道上安裝, 也可安裝在垂直管道上, 安裝在垂直管道上時, 液體流向自下而上, 若管道充滿液體, 液體流向也可自上而下。相關流量計典型安裝如圖1。

  控制閥常垂直正立安裝在水平管道上, 四周距障礙物凈距應滿足儀表要求。有的控制閥帶手輪, 頂裝或側裝, 需留出手輪操作空間?？刂崎y前后設切斷閥, 設旁路和旁路閥, 旁路閥與控制閥錯開布置, 防止旁路閥泄漏污染控制閥和便于拆卸膜頭?？刂崎y入口側與上游切斷閥之間設導淋, 便于檢修時泄壓排液。控制閥組典型安裝如圖1, 設計手則中提到, 含固體顆粒介質的管道易堵塞, 應在入口切斷閥后增設過濾器或?qū)⑴酝ㄩy布置在控制閥下方。但旁路閥是常閉, 需要時打開, 將旁路布置在調節閥下方, 平時運行中, 旁路閥處易沉積堵塞。個人認為空間足夠時, 旁路閥應與控制閥在同一水平面內布置, 哪個閥門關閉, 都不易沉積堵塞。

  分析取樣點按工藝流程設在便于操作的地方, 一般從管道中部引出, 避免從管道底部引出, 防止管道沉淀造成取樣分析不準。

  根據管道的材質、保溫類型、應力情況及布置位置等因素考慮導向、限位、支撐等型式的支吊架, 避免造成應力集中, 同時盡量選用型式簡單、便于就地取材的管架型式。沿地面敷設的管道, 管道支墩一般按高出地面100mm考慮, 以減少混凝土墩數量, 影響美觀和通行。

  一般的金屬管道可直接放在管廊或支墩上, 設導向架;對非金屬管道, 支架不能與管道焊, 一般用U型螺栓或管夾等型式的管架;對保溫管道, 不能直接放在管廊或支墩上, 需設支架、托架以保護保溫層。

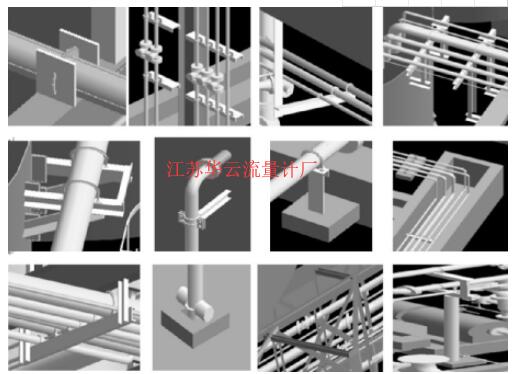

  所有非金屬管和不銹鋼管的管壁與支架間應加3mm厚的橡膠墊, 不應直接與管架接觸。垂直管道上的管夾型托架, 在管夾與管壁之間應加3mm厚的橡膠墊并夾緊。該項目運用到的相關支架如圖2。

  根據該項目污水處理站儀表及管道支架布置設計, 在以下方面需要注意:

(1) 儀表布置需考慮插入式溫度計對液體的擾動影響。

(2) 流量計需滿足上下游直管段、液體流向、管道充滿度等要求。

(3) 控制閥組執行機構較大, 需考慮旁通管及檢修閥的操作和安裝空間, 含固管道還需考慮防止沉積堵塞。

(4) 分析取樣點設于管道中部并易于操作的部位。

(5) 支架型式選擇盡量簡單, 注意避免造成應力集中。
