作為一種非接觸式測量?jī)x表，超聲波液位計（UltrasonicLevelTransmitter）由于不與液體直接接觸，因此故障頻率和維護成本均大為降低，深受用戶青睞，在蓄水池、污水池、生化反應池、水庫、湖泊等場合中有著廣泛地應用。但由于市面上超聲波液位計的種類頗多，為讓儀表用戶對超聲波液位計有更為深入的認識和了解，本文介紹下超聲波液位計種類。





按照不同的劃分標準，超聲波液位計有不同的類別。具體如下：



一、按量程劃分，可分為5米、10米、15米等多種量程的超聲波液位計



超聲波液位計的量程主要根據容器高低與介質的液位高低程度而定，需要根據具體工況進行選擇。按照量程的不同進行劃分，可分為5米、10米、15米等多種量程的超聲波液位計。不同量程的超聲波液位計其配置的超聲波探頭聲波發射功率不同，一般量程越大發射功率也越大。



二、按結構形式劃分，可分為一體式超聲波液位計和分體式超聲波液位計

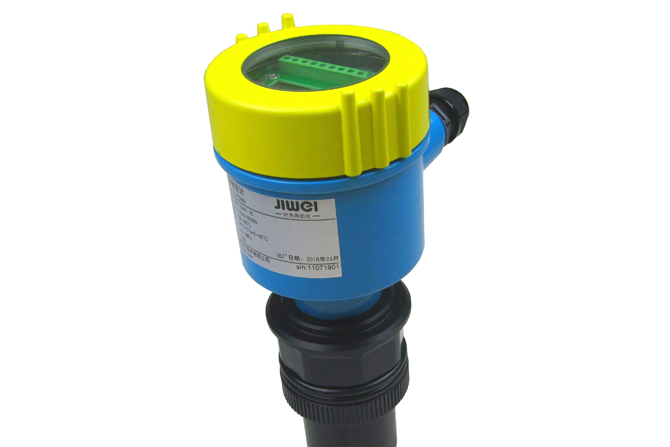

一體式超聲波液位計是儀表表頭和換能器為一個整體，具有防護等級高、抗干擾能力強的特點，能適應大多數工業環境。



分體式超聲波液位計是儀表信號處理顯示（表頭）與換能器分開安裝，表頭與換能器之間用導線連接，多應用于不便維護、調試等較為復雜的場合，并且表頭上的總線具有通訊和開關量輸出等功能，可以用于變送和遠傳控制，解決惡劣、危險、難以觀察的工況環境下的安裝、維護和觀測難的問題。



三、按應用環境劃分，可分為普通型超聲波液位計、防腐型超聲波液位計和防爆型超聲波液位計



普通型或稱通用型、標準型超聲波液位計是最基礎的一種型號，換能器的材質為PC，能應用于大部分非強腐環境的測量。



防腐型超聲波液位計換能器的材質多采用PVDF，可確保儀表在硫酸、鹽酸等腐蝕性液體或者腐蝕性環境中仍能可靠運作，并且長時間不被腐蝕和老化。



防爆型超聲波液位計在市面上比較少見，國產典型代表有計為自動化USON-21隔爆型超聲波液位計，而具有本安型證書的超聲波液位計市面上更少。這是因?yàn)槌暡ㄌ筋^發射功率較大，在設計上要達到本安要求，產品成本很高，導致價格高昂，缺乏市場競爭力。



超聲波液位計的正確選型



1、量程的選擇



如測量的是液體，可按標稱量程選型。如測量的是固體，應選擇較大的量程，如測量的是較為松軟的物體（比如面粉、棉花、海綿），將無法使用。如測量的液位表面有覆蓋面較大的氣泡，也要選擇較大量程的超聲波液位計。但如氣泡厚度超過5cm時，則不推薦使用。如空氣中有粉塵或者蒸汽等較為復雜的工況時，是否需要選擇較大量程的超聲波液位計，請事先向廠家技術人員咨詢。



2、探頭材質的選擇



在對探頭的材質進行選擇時，主要看應用環境是否具有腐蝕性。一般來講，在弱酸弱堿環境下，使用普通探頭（如ABS）即可，在腐蝕性強的環境中，就要用具有防腐功能的探頭（如PVDF）。但在強酸堿的應用環境下，除考慮酸堿度影響外，還要考慮這種強酸堿的液體是否會形成霧氣，如果有霧氣，應選擇較大量程的超聲波液位計。如霧氣較大，則不推薦使用。



安裝原理



超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示：S=　CⅩT/2



安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出最高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。



在實際使用中，因?yàn)榘惭b時考慮不周，液位計被水淹沒，致使液位計完全損壞。



價格低，體積小，重量輕，可用于食品，化工，半導體等行業對液體和散裝固體非接解式物位測量，可用于遠程物位監控和泵的控制。



機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開阻擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。
