超聲波流量計的原理與應用
超聲波流量計在工業上具有廣泛應用, 具有適合大口徑測量、安裝維修方便、通用性好等諸多優點。文章介紹了超聲波流量計硬件組成, 分析了超聲波流量計的工作原理和傳感器的幾種安裝方式, 闡述了超聲波流量計在選型、安裝、調試過程中的注意事項。
在工業生產過程控制中, 流量是一項重要的基礎數據。流量測量通過流量計實現, 根據測量原理, 流量計可分為質量流量計、節流式流量計、容積式流量計、電磁流量計、渦街流量計、超聲波流量計等類別。其中, 在測量大口徑管線介質流量時, 超聲波流量計的應用最為廣泛。在中國石油錦州石化公司, 新水、循環水流量大多使用超聲波流量計進行測量。這種流量計安裝維修方便、通用性強, 在生產數據統計、節能降耗管理中具有廣泛應用。
1、超聲波流量計的工作原理：
1.1、硬件組成：
通常超聲波流量計的測量系統由傳感器 (換能器) 和變送器 (流量顯示累積系統) 2部分組成。傳感器為鑄鐵酸鉛壓電元件, 利用壓電效應, 通過傳感器發射并接收聲波。介質流動時, 對聲波產生影響, 通過檢測產生的影響情況, 計算出流量大小。
按照傳感器的安裝方式, 常見的超聲波流量計可分為插入式、外夾式和便攜式3種類型。插入式超聲流量計采用陶瓷傳感器, 使用專用鉆孔裝置進行不停產安裝, 一般為單聲道測量。外夾式超聲流量計采用專用耦合劑安裝, 安裝時不損壞管路, 能夠完成固定和移動測量。便攜式超聲波流量計便攜使用, 內置可充電鋰電池, 配接磁性傳感器, 適合移動測量, 常用來進行流量標定。
1.2、測量基本原理：
超聲波流量計的傳感器有2只, 在工作時, 2只傳感器互相發射、接收超聲波信號。通過數字處理技術以及時差探測法, 測量出流體流速對超聲波信號傳輸時間產生的影響, 如圖1所示。

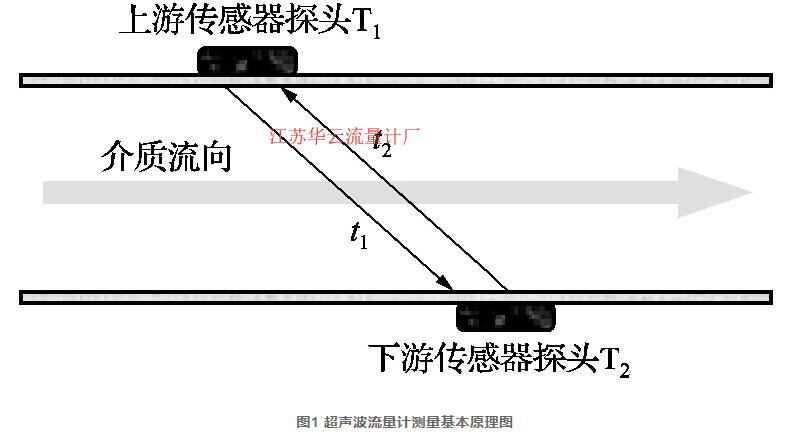

圖1 超聲波流量計測量基本原理圖
我們將上游傳感器探頭T1發射的超聲波信號被下游傳感器探頭T2接收的時間記為t1, 將下游傳感器探頭T2發射的超聲波信號被上游傳感器探頭T1接收的時間記為t2。當管線介質靜止時, t2-t1=0。當管線介質流動時, 流體流速對超聲波信號的傳輸產生影響, 導致上游到下游的超聲波信號傳輸速度加快, 下游到上游的超聲波信號傳輸速度減慢, 即t2-t1=Δt。通過兩個信號之間的時間差計算得到流體流速, 再乘以管線橫截面積, 即計算得出流體的體積流量[1]。
流體流速的基本計算公式為:
式中:v為流速;k為標定系數;Δt為上下游傳感器信號接收的時間差;t為測量得出的超聲波穿過流體的平均時間。
1.3、安裝與調試：
1.3.1、Z法安裝：
Z法安裝即單行程測量, 指聲波只經過一個聲程就已完成測量, 可以獲得較強的信號, 如圖2所示。

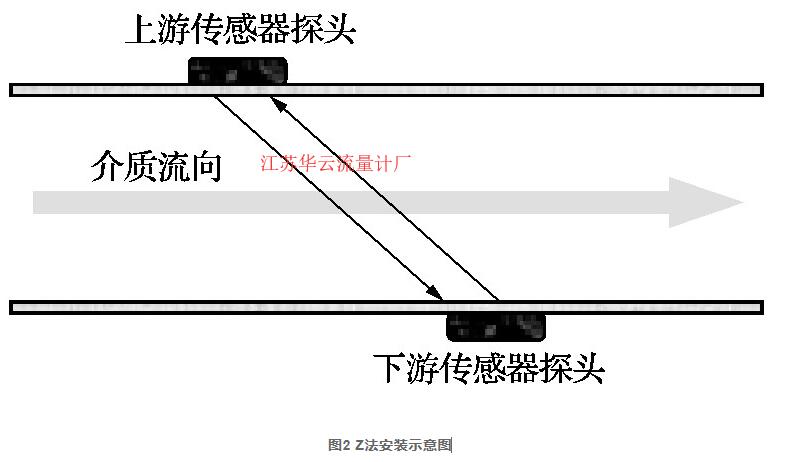

圖2 Z法安裝示意圖
1.3.2、V法安裝：
V法安裝即雙行程測量, 是指兩只傳感器同向安裝, 聲波經對側管道反射后接收, 共有2個聲程, 如圖3所示。

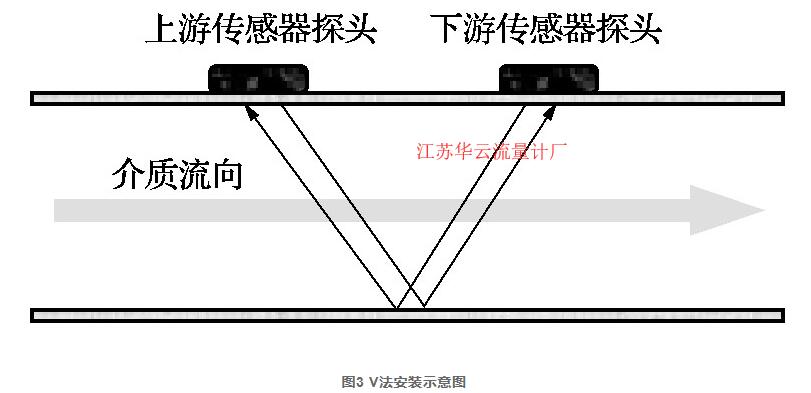

圖3 V法安裝示意圖
1.3.3、W法安裝：
W法安裝即多行程測量, 泛指經過3個或3個以上聲程的測量方法, 優點是可以獲得較高的測量精度, 缺點是信號較弱, 只適用于管道條件較好的情況, 如圖4所示。

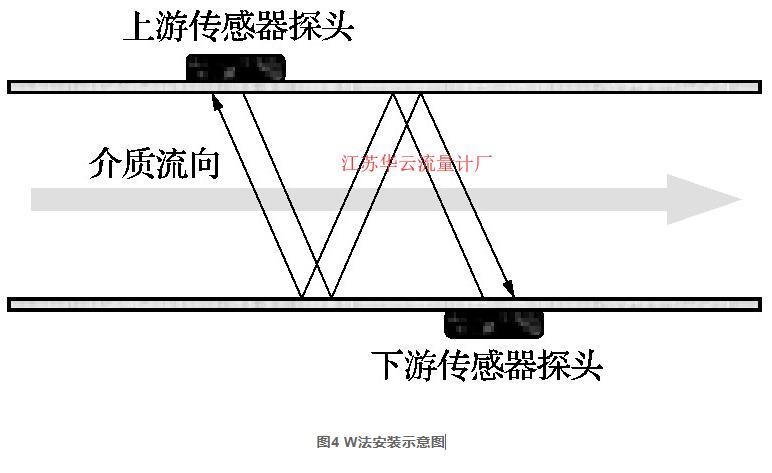

圖4 W法安裝示意圖
2、超聲波流量計的主要優點：
2.1、安裝維護方便：
超聲波流量計傳感器直接安裝在工藝管線外壁上, 不需要法蘭、縮徑、副線等, 對管線內介質流動不產生任何影響, 方便安裝、調試、拆卸, 方便日常維護。
2.2、通用性能較好：
由于超聲波流量計安裝不需要打開工藝管線, 故同一臺超聲波流量計可以安裝在不同管徑的工藝管線上, 具有較好的通用性[2]。
2.3、測量范圍較大：
從測量口徑方面, 需要打開管線安裝的流量計, 口徑通常在DN500以下, 而超聲波流量計可測量DN2000管線內的流體流量;從量程方面, 超聲波流量計的測量范圍廣, 優于其他類型的流量計。
2.4、應用范圍廣泛：
超聲波流量計傳感器不直接接觸工藝介質[3], 所以對于強腐蝕性、有毒有害、非導電介質等, 超聲波流量計同樣適合。
3、超聲波流量計的安裝與調試：
3.1、超聲波流量計的安裝條件：
根據超聲波流量計的工作原理, 可以看出, 電磁干擾和渦流對測量精度有很大影響。故此, 安裝時應避免這兩項干擾。通常安裝位置應具備以下條件。
(1) 直管段充分, 安裝位置上游直管段大于10D, 下游直管段大于5D[4]。
(2) 安裝位置距上游水泵距離大于30D。
(3) 流量計傳感器、變送器、連接電纜等各部分應遠離水泵等具有強磁場和強振動的機器設備[5]。
(4) 傳感器安裝位置的管壁薄厚均勻、材質致密, 便于超聲信號傳播。
(5) 確保流體充滿管道, 避免出現氣泡、雜質。在豎直管道安裝時, 選擇流體自下而上流動的管道。
(6) 便于人員操作、檢修、維護。
3.2、超聲波流量計的調試：
流量計安裝到位后, 在正式啟動之前, 要進行參數設置, 包括安裝方式、管道直徑、管道壁厚、管道材料、介質類型、探頭間距、測量量程、計量單位等。遠傳至DCS的超聲波流量計, 還要進行信號聯校, 確保流量數據能準確傳輸?shù)紻CS。
超聲波流量計要定期進行檢查, 檢查傳感器與管線的連接是否緊密, 檢查流量測量信號是否穩定。條件具備時, 可使用便攜式超聲波流量計測量管線介質流量, 與固定式超聲波流量計流量進行比對, 檢驗固定式超聲波流量計計量是否準確。
4、常見故障原因分析與處理：
同其他工業設備一樣, 超聲波流量計運行較長時間后, 難免會出現一些問題, 對準確計量造成影響。這時, 我們就要根據不同的故障現象, 分析問題原因, 及時調試、檢修。
4.1、沒有檢測信號：
檢查傳感器探頭與管道是否出現連接不緊密的情況, 在工藝上考慮是否管線內壁結垢太厚影響信號傳輸。
當傳感器探頭與管道連接不夠緊密時, 要確保管道表面干凈, 無銹跡, 無油漆, 使用充足的耦合劑連接探頭與管道, 保證沒有氣泡、連接緊密。當管線內壁結垢時, 在無法清除結垢的情況下, 可以在滿足安裝條件的前提下更換測試點, 使其滿足測量需要。
4.2、接收信號強度低：
檢查直管段距離是否足夠, 檢查附近是否有變頻器干擾, 檢查傳感器與變送器的連接線是否過長。
若直管段距離不夠, 需重新選取恰當?shù)臏y量點;若附近有變頻器干擾, 需重新規劃流量計和變頻設備的安裝位置, 避免流量計受到影響;若傳感器與變送器的連接線過長, 也可能會造成信號衰竭, 應對連接線進行屏蔽。
5、結束語：
在工業實際應用中, 特別是在大口徑、高壓力、介質穩定的管線中, 超聲波流量計有著其他類型流量計所沒有的優勢。此外, 超聲波流量計日常維護所投入的費用并不昂貴[6], 可謂大口徑計量的首選計量設備。隨著超聲波流量計的不斷發展、完善, 超聲波流量將得到更加廣泛的應用[7]。
