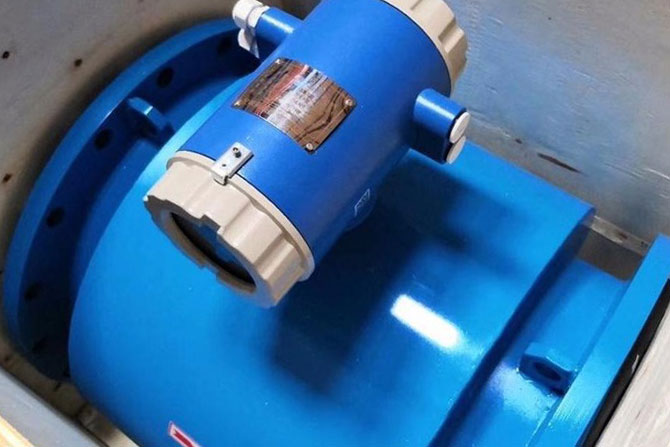

電磁流量計為什么要裝襯里
電磁流量計為什么要裝襯里？智能電磁流量計工作的基本條件之一，是測量管內壁除電極處處，其余地方的法向電流為零。為滿足這一條件，較簡單的方法是將導電的金屬測量管內壁和法蘭端面襯以絕緣襯里，即電磁流量計的內襯。
通俗地講，用絕緣襯里的目的是防止感應信號電壓被金屬管短路，可見絕緣襯里在電磁流量計應用中的作用十分重要。因此，在智能電磁流量計的發展歷史中，也伴隨著襯里材料的應用和襯里制造技術的不斷改進。
這個要從電磁流量計的原理說起，電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，要保證絕緣，電磁流量計才能正常工作。
如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導走使電磁流量計無法測量電勢。所以電磁流量計的內部都是有襯里的。
電磁流量計如何正確選擇內襯材料
襯里材料主要有：天然橡膠；耐酸橡膠；氯丁橡膠；聚胺脂橡膠；聚四氟乙烯。應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料。
天然橡膠(軟橡膠)： 1、較好的彈性，耐磨性和扯斷力；2、耐一般的弱酸、弱堿的腐蝕；測水、污水
耐酸橡膠(硬橡膠)：可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀的腐蝕，但不耐強氧化劑的腐蝕，測一般的酸、堿、鹽溶液
氯丁橡膠(Neoprene)：1、極好的彈性，高度的扯斷力，耐磨性能好；2、耐一般低濃度的酸堿、鹽溶液的腐蝕，但不耐氧化性介質的腐 ；＜80℃；測水、污水、泥漿和礦漿。
聚胺脂橡膠(Polyurethane)：1、極好的耐磨性能；2、耐酸、堿性能差 ＜40℃；測中性強磨損的煤漿、泥漿和礦漿
聚四氟乙烯(PTFE)：1、耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和各種有機溶劑；2、耐磨性能好，粘接性能差；-80～+180℃；測濃度、濃堿強腐蝕性溶液及衛生類介質.
電磁流量計怎么防止襯里磨損
電磁流量傳感器可以水平、垂直或傾斜安裝。水平安裝時，傳感器電極軸必須水平放置。
這樣可以防止由于流體所夾帶的氣泡而產生的電極短時間絕緣；也可防止電極被流體中沉積物覆蓋。不應將傳感器安裝在最高點，以免有氣體積聚，安裝在管系最高處，為不良的安裝位置，應予以避免。
垂直安裝時，應使流動方向向上，這樣可使無流量或流量很小時，流體中所夾帶的較重的固體顆粒下沉，而較輕的脂肪類物質上升離開傳感器電極區。測量泥漿、礦漿等液固二相流時，垂直安裝可以避免固相覺沉淀和傳感器襯里不均勻磨損。在一向下管道出口處，為不良的安裝位置，應予以避免。傳感器安裝處應具有一定背壓，傳感器出口直接排空易造成測量管內液體非滿管，為不良的安裝位置，應予以避免。
為了使測量準確和電極不會發生電流腐蝕，電磁流量傳感器必須單獨接地，并使傳感器和流體大約處于相同電位。分離型電磁流量計，原則上接地應在傳感器側，轉換器接地應在同一接地點，在大多數情況下，傳感器的內裝參比電極或金屬管能確保所許的電位平衡。因此，可以通過內裝的參比電極和金屬管將管中流體接地，將傳感器的接地片與接地線相連。如果傳感器安裝于帶陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用粗銅線繞過傳感器跨接在管道的兩法蘭上，使陰極保護電流與傳感器之間隔離。
對于金屬非接地管道，應用粗銅線連接，保證法蘭至法蘭和法蘭到傳感器是連通的。
對于非導電的塑料管或襯里管，如果沒有參比電極或由于電位平衡電流的存在，需將流體通過接地環接地。
