電磁流量計安裝規范
身為儀表人的讀者們想必在很多場合都見到過電磁流量計，正確的安裝方式對流量計來說十分重要，今天小編為大家介紹電磁流量計安裝規范。
電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內則與測量無關。
A、安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；
B、不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾；
C、傳感器與管道連接時應保證滿管運行，最好垂直安裝；
D、變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地，接地極應單獨設置，接地電阻應小于10歐姆，不能接到電氣或公共接地網上；
E、要求有前5倍后3倍管道直徑的直管段。
詳解如下
如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時可以增加前后直管段的長度、采用一個流量穩定器或減少測量點的截面以穩定流速分布。
流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。
傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。
如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

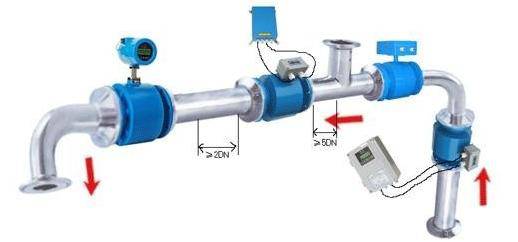

電磁流量計的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。
如何根據電磁流量計特點選擇正確的安裝方位
電磁流量計的安裝方位大致分為垂直安裝和水平安裝兩種，合適的方位可有效避免氣體積累和測量管內部的殘渣積存。
1.垂直安裝：此種方位對于易自排空管道系統非常適用，而且可省略空管檢測電極。
2.水平安裝：需要確保測量電極平面保持水平，從而防止攜帶的氣泡產生的電極短時絕緣。特別需要留意空管檢測功能只有在測量裝置是水平安裝和變送器外殼保持向上時才能正確工作。若振動劇烈，則需要把傳感器與變送器分開安裝。
3．關于基座和支撐，如果公稱直徑為DN≥350，必須在可忍受足夠負載的基座上安裝變送器。不能利用外框承受傳感器的重量，這樣這會使得外框變形從而破壞內部勵磁線圈。若條件允許，安裝傳感器時最好避開閥門，三通，彎頭等組件。
4.確保進口和出口直管段入口長度>10×DN出口長度>5×DN傳感器及變送器接地傳感器處于管道中心位置，以保證測量精度。
5．傳感器及介質需有同一電勢來保證測量精度和避免電極地腐蝕破壞。同電勢通過在傳感器內裝地參考電極保證。若介質在無襯里接地地金屬管中流動，它可通過連接到變送器外殼而滿足接地要求。分離型地接地同上。若不能確定介質地正確接地與否，則應安裝接地環。
電磁流量計對直管段的要求：
電磁流量計必須水平安裝在管道上（管道傾斜在50以內），安裝時流量計軸威力巴流量計線應與管道軸線同心，流向要一致。
電磁流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。
電磁流量計對配管的要求：
流量計安裝點的上下游配管的內徑與流量計內徑相同。
電磁流量計對旁通管的要求：
為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。
電磁流量計對外部環境的要求：
流量計最好安裝在室內，必須要安裝在室外時， 熱工寶典一定要采用防曬、防雨.防雷措施，以免影響使用壽命。
