在流體中插入一物體時，流體流動受到影響，在障礙物的兩側就會交替地分離釋放出兩串旋渦，在下游形成互相平行的兩個旋渦流，稱為卡門渦街，今天，小編為大家整理渦街流量計算以工作原理。

障礙物就是旋渦發生體，它可以是三棱柱體，或者圓柱體。



旋渦的回旋方向，因所在旋渦流的不同而不同，，如圖所示，在上邊的一列旋渦流為順時針?lè)较蛐D(zhuǎn)，在下邊的一列則作逆時針旋轉。由于旋渦之間相互作用，其旋渦流一般是不穩定的。但是理論和實驗證明，當滿足參數h/l=0.281（h為卡門渦街列的間隔，l為同列中旋渦的間隔）時，渦街是穩定的，并且單側旋渦的分離釋放頻率f與流體流速v、旋渦發生體寬度d（三棱柱時為底寬，圓柱時為直徑）的關系符合下式：



f=St*v/d



式中：St-斯特勞哈爾系數



St是雷諾數Re的函數，當Re=500～150000時，St=0.16（對三棱柱體）和St=0.2（對圓柱體）。在工業中檢測的流速，實際上幾乎都不超出這個范圍。



由上式可見，旋渦的分離頻率f只決定于介質流速和和旋渦發生體寬度之比，而不受溫度、密度和粘度等影響，因此，對f進行檢測，可以得到介質流速v，并由此求得介質的體積流量。



渦街流量計的使用優勢



1、自DN20起以上各規格：均采用表體與三角柱一次鑄造完成，減少了測量孔因焊接三角柱而產生的變形，提高渦街的穩定性。



2、自DN40起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)。國內只有少量的是大口徑采用此結構，雖然增加了工藝難度，但卻大大提高了產品的抗干擾能力。



3、渦街的轉換采用數字處理技術（DSP)突破了傳統的模擬方法處理渦街的局限性，提高了渦街的檢測靈敏度，加強了渦街流量計的抗震性能。



4、由于采用了上述結構和數字處理技術，使得流量計的量程大大擴寬。一般情況下可達1：10~1：20，主要表現在下限流速明顯降低，通常為普通渦街流量計的1/4—1/2.



5、在規定的條件下，產品的技術性能和質量已達到或接近了國外先進渦街流量計的水平。

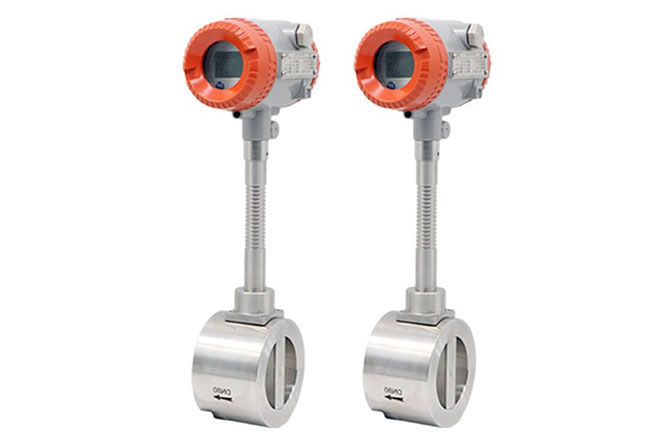

6、表體由測量管道與三角柱（漩渦發生體)組成，當被測流體在測量管道內流經三角柱時產生渦街。



7、傳感器檢測流體在管道內流經三角柱時所產生的渦街，有中溫探頭最高耐溫250℃和高溫探頭最高耐溫350℃。



8、支撐桿將本體與轉換器連接起來，并起到保護傳感器的作用。對高溫型渦街流量計還具有散熱功能。



9、轉換器是將從傳感器產生的電荷變量轉換為流量輸出，包括脈沖4-20mA模擬和數字等。



其實渦街流量計的概述我們是很好理解的，渦街流量計的使用優勢也是非常實用的。



渦街流量計工作特點



渦街流量計無可動機械零件，因此可靠性高,維護量小,儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。渦街流量計是基于卡門渦街原理制成的一種流體振蕩性流量計,即在流動的流體中放置一個非流線型的對稱形狀的物體(渦街流量傳感器中稱之為漩渦發生體),就會在其下流兩側產生兩列有規律的漩渦,即卡門渦街其漩渦頻率正比于流體速度:



渦街流量計工作時有哪些特點：



1)輸出的信號是與流速成正比的脈沖信號,便于數據處理和計算機聯網。



2)量程范圍寬,精度高。



3)無可動部件,可靠性較高,結構簡單,便于安裝維修。



4)檢測元件與被測介質不直接接觸,不受流體的化學性質影響,應用范圍寬,壽命長。



5)抗干擾能力強,容易進行流量計算,不受流體物理性質的影響,給渦街流量計的標定和使用帶來了方便。
