燃?xì)怏w流量計 調壓橇的工藝詳解
1、燃?xì)庹{(diào)壓計量橇的工藝概述：
燃?xì)庹{(diào)壓計量橇是將天然氣經過濾、計量、加熱、調壓及加臭后供中下游用戶使用。其主要由入口切斷裝置、過濾裝置、計量裝置、加熱裝置、調壓裝置、加臭裝置、儀器儀表、控制系統及管道橇架組成。
其入口切斷裝置主要由球閥 (或電動球閥) 、壓力/溫度表、壓力/溫度傳感器及安全放散閥組成, 在自動化程度要求比較高的情況下, 入口一般采用電動球閥, 入口壓力傳感器與電動球閥自控連鎖, 當壓力超出該橇裝設備的設計壓力時, 電動球閥進行自動切斷或由安全放散閥將高壓天然氣直接放散, 從而保護該裝置的安全。
過濾裝置是將天然氣中所含的固體顆粒及相關液體雜質過濾掉, 防止雜質對計量裝置及調壓裝置等精密儀器的破壞, 過濾裝置主要包含過濾器、壓力表、差壓表 (或差壓變送器) 及安全放散閥。過濾器為壓力容器, 為防止天然氣超壓, 故需設置安全放散裝置, 保護過濾器的安全。差壓表主要檢測過濾前后的壓力差變化, 如壓差過大則需要清洗濾芯或更換濾芯。

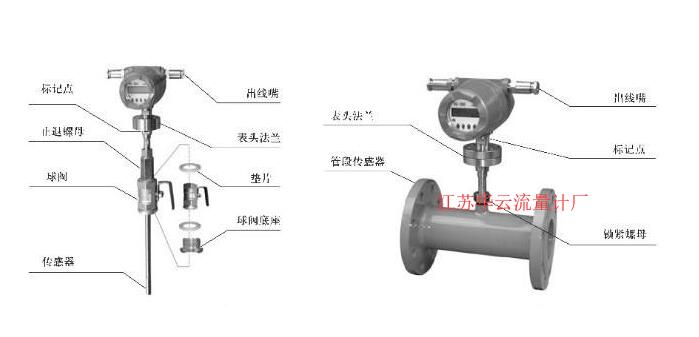

計量裝置主要是檢測天然氣流量, 目前國內使用流量計形式多樣, 主要包含孔板流量計、渦輪流量計、旋進漩渦流量計及超聲波流量計。為使計量準確, 天然氣必須流速平穩, 故流量計前后必須設置直管段, 直管段的長度必須根據流量計的形式及生產廠家的要求進行安裝, 基本長度均以流量計所在管路的尺寸為單位進行設置。
由于天然氣調壓后壓力下降, 根據焦耳湯姆遜效應, 其溫度降低, 而加熱裝置是防止天然氣調壓后溫度降低從而低于水露點溫度, 進而造成天然氣管道結露或結冰, 故設置加熱裝置。加熱裝置一般包含電加熱器、換熱器 (燃?xì)忮仩t水與天然氣換熱) 及水套式加熱爐, 其上設置壓力、溫度變送器、壓力表及溫度表, 加熱器后天然氣的溫度變送器與控制系統連鎖, 在控制室的監視頁面上顯示。
調壓單元是燃?xì)庹{(diào)壓橇的核心, 根據調壓前后的壓力進行核算選型, 一般為一級調壓和兩級調壓, 其配置可分為安全切斷閥+工作調壓器、安全切斷閥+監控調壓器+工作調壓器、安全切斷閥+安全切斷閥+工作調壓器, 一般天然氣輸送的中上游需雙重保護, 故采用安全切斷閥+監控調壓器+工作調壓器較多, 正常情況下, 安全切斷閥和監控調壓器處于全開位置, 由工作調壓器對下游壓力進行控制。當工作調壓器出現故障, 無法控制下游壓力時, 監控調壓器開始工作, 以維持下游壓力的安全范圍。若監控調壓器也出現故障, 不能控制下游壓力時, 安全切斷閥則自動切斷氣源, 以保證下游管道和設備的安全。
由于天然氣無色無味, 為防止天然氣泄漏時人無所察覺, 故加入加臭劑, 加臭劑目前國內采用四氫噻吩, 四氫噻吩對于人無毒無害, 已在天然氣化工中被廣泛使用。加臭裝置一般設置在燃?xì)庹{(diào)壓橇的末端, 因?yàn)樗臍溧绶匀菀讓θ細庹{(diào)壓橇中的計量裝置及調壓裝置的設備造成不同程度的損害。
2、燃?xì)庹{(diào)壓橇的工藝擴展：
由于燃?xì)庹{(diào)壓橇主要適用于天然氣長輸管線鋪設的范圍內, 然而我國地勢較為復雜, 長輸管線無法鋪設到較多地區, 故為解決很多地區無法用氣的情況, 在地區內設置固定氣源, 再由氣源處進行調壓加臭后, 僅在該地區范圍內進行中壓管網的鋪設, 到達居民用戶。其中氣源分為液化天然氣 (以下簡稱LNG) 與壓縮天然氣 (以下簡稱CNG) 。
氣源為LNG時, 即化工中常見的LNG氣化站。由于天然氣此時的狀態為液體, 儲存溫度為-162℃, 故需采用低溫壓力容器進行存儲, 同時需采用氣化器將LNG進行氣化后, 再過濾、調壓、加臭。由于LNG的存儲溫度低, 與常溫下的空氣溫度差較大, 故秉持著當今化工行業節約能源的原則, 氣化器采用空溫式氣化器, LNG與空氣進行換熱。其中包含LNG存儲的壓力容器———LNG低溫儲罐或杜瓦瓶 (當儲存量較少時, 將杜瓦瓶集成為瓶組) 、空溫式氣化器 (一用一備) 、電加熱器 (當空溫式氣化器出口的天然氣溫度低于5℃時, 采用其進行加熱, 一般為冬天使用) 、調壓計量裝置 (包含過濾、調壓、計量、加臭單元, 與常規的調壓計量橇基本類似) , 由于LNG的儲存設計壓力不高, 均為1.6MPa, 工作壓力最高為1.2MPa, 故調壓計量裝置中的調壓單元一般均為一級調壓, 調壓后為中壓管網的壓力———0.2～0.4MPa。該設備整體成橇, 節約用地, 安裝方便, 現已廣泛應用于天然氣化工行業中。
氣源為CNG時, 即常規的CNG儲配站, 采用儲氣瓶組儲氣, 存儲壓力一般為20～25MPa, 設計壓力為27.5MPa, 故其調壓單元設計為兩級調壓, 一般一級調壓設計由25MPa降壓至5.0MPa, 二級調壓再由5.0MPa降至0.2～0.4MPa。該設備簡稱為CNG減壓計量橇, 其中包含過濾器、加熱器、調壓器、流量計及加臭機。由于天然氣急劇降壓造成溫度下降, 電加熱器功率大, 運行成本高, 故加熱器采用換熱器, 與燃?xì)忮仩t配套使用;流量計多選用渦輪流量計或旋進漩渦流量計。該減壓計量橇一般處理量較小, 主要應用于城鎮居民的用氣。
