浮球液位計怎么調試
浮球液位計怎么調試？浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭按裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。
在安裝浮球液位計時我們應該做簡單的調試：
1、整體調試：浮球液位計出廠時經調校合格后用抱箍帶固定在一起，用戶安裝前可進行整體調試（移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應）。
2、單獨調試：可將變送器從液位計上拆下，用磁性浮球處于變送器的零位標記處，此時輸出應為4mA，在把磁鋼置于滿度標記此時輸出為20mA，若零位滿度超差，即可調節零位電位器和量程電位器，反激光粒度儀復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側必須注意液位計的下連接法蘭中心線必須對準顯示刻度標尺的零位和變送器輸出零位標記處。
在浮球液位計前期調試完成后我們就可以進入安裝階段了，浮球液位計安裝時一根管子里面裝上（接線）茲簧，管子上套一個浮球里面有環行磁鐵，就靠磁鐵的來控制茲簧的導通或斷開，有高位和低位兩種選擇，就是看裝浮球的方向了，朝上或下，安裝有法蘭和牙口兩種，有頂裝，側裝兩種，線路就接報警的就可以了。
值得特別提醒的就是在安裝浮球液位計時對細節的把握也是非常重要的！
a、浮球液位計護導管和主體管安裝必須垂直，以保證浮球組件在主體管內能上下運動自如，連桿不能彎曲必須垂直插入。
b、安裝時液位計筒體內不允許有鐵屑、焊渣等異物進入，以免卡死浮子。
c、浮球液位計的面扳指示為指針式，滿度測量時指示數字為喱針方向排列，空度測量時指示數字為逆時 針方向排列。
d、液位計與容器之間應安裝截止閥，以便檢修清洗時關閉液料，液位計周圍不允許有強磁場，以免影響正常工作。
e、對超過3.5米以上的液位計需考慮增加中間加固支承耳朵攀以增加其強度與穩定。
f、在安裝使用前應先拆去卡箍，將浮球上升至 密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。
以上是浮球液位計安裝注意事項，在后期使用時也要有針對性的注意，比如：
1.安裝完畢，翻柱可能是花的，或使用過程中，由于液位突變等其它原因造成個別翻柱不翻轉，這時可用磁鋼進行較正，使零位（液位）以上翻成白色。
2.浮球液位計命使用時，應先打開上閥門，然后緩慢打開下閥門，防止磁浮子急速上升，造成翻柱翻亂。
3.如發現零、部件損壞,可直接與我公司聯系,我公司備有客戶訂購產品檔案,可及時予以解決。
4.使用過程中應定期進行清洗，清除筒體內的污垢雜質。
浮球液位計調校及故障及處理
浮球液位計出現的故障有零點漂移，滿度不準確，大多系電子電路受溫度的影響，或者儀表安裝環境有振動對電路造成影響所致，可通過調整電路參數、校準儀表來解決。工藝液位有變化但浮球液位計顯示不變化，很多是緊固螺栓沒有擰緊，或者振動造成螺栓松動引發的，連接軸松動使變送器與浮球軸脫離。浮球液位計液位顯示遲緩，可能是軸承損壞出現摩擦力過大。密封盤根老化及泄漏也是常見的故障。
1、浮球的檢查及維修
浮球組件是機械結構，都安裝在塔、罐內部，生產中無法維護和維修，只能在工藝停車時才能觀察其狀況和故障現象。因此，檢修時應認真仔細地進行檢查，浮球機械結構的好壞將直接影響裝置的運行，在生產過程中曾發生過塔、罐內浮球脫落，浮球被腐蝕出現失靈等故障，塔、罐內的浮球組件出現問題儀表工作就很被動。
浮球是將兩個半球焊接在一起的空心球，浮球的壁較薄，在使用中受介質腐蝕易出現穿孔、磨損現象，兩個半球的焊接處容易受到腐蝕，應特別注意檢查。浮球與連桿采用螺栓連接，為了避免浮球的機械部件，在使用中不出現脫落、松動故障，所有的機械緊固部件螺栓、螺紋連接處、固定螺母等，擰緊后最好采用點焊將其焊死。
2、連桿的檢查及維修
浮球連桿長度較長，在介質高溫、腐蝕和液體的波動沖擊下，易出現變形彎曲，從而會改變浮球的測量范圍，并加大了死區，同時也會存在連桿彎曲折斷的隱患，維修時發現連桿彎曲變形，應進行校正或加固處理，甚至更換。浮球連桿的緊固螺母如果腐蝕嚴重，應更換。
3、轉換機構的檢查及維修
寬量程浮球液位計的機械結構較復雜，部件較多，檢查的地方也多；轉換機構的活動部件或固定件在介質中易受腐蝕，如活動限位孔被腐蝕變大，限位螺栓被腐蝕變薄變小等。維修時應檢查擺臂限位螺栓、擺臂堅固螺母的腐蝕程度，要對轉換機構及軸套，螺栓等進行詳細的檢查，腐蝕嚴重的部件應進行更換和修理。
浮球位移轉換器由于受腐蝕使球桿與主軸的間隙變大，會產生較大的死區使浮球液位計產生很大的測量誤差，但只要消除間隙也就消除了死區?？蓪⑶驐U的末端與主軸的凹陷處進行焊接；還可在浮球桿末端套絲，把球桿與護桿套連接的螺紋加長，在主軸凹陷處鉆孔攻螺紋，使球桿末端與主軸變?yōu)槁菁y連接。
4、浮球液位計裝配調校及維護要點
上述檢查及修理都涉及浮球組件的拆卸，維修后的裝配工作仍很重要，浮球配重桿、浮球位移變送器、連接板這三個部件的安裝很重要，安裝中注意浮球角位移傳感器、浮球軸的同心度要符合要求，才能保證軸的摩擦力小，使用壽命才會長。
拆卸的浮球液位計安裝到設備上，需要調校合格后才能使用。通常是先調變送器后才固定板，使變送器的角度處于零點的大致位置，上緊固定板螺栓然后進行變送器零點、量程細凋，用手抬起平衡桿使其處于最高位置，旋動變送器的調零旋鈕，使輸出電流為4mA；然后用手壓平衡桿使其處于最低位置，旋動變送器的量程旋鈕，使輸出電流為20mA。調校時在測量回路中串入數字萬用表讀取電流值，比變送器的表頭讀數要準確。
浮球液位計有哪些常見故障
在工控測量領域中，有許多種類的液位測量儀表，浮球液位計就是其中較為經濟的選擇之一，由于其結構簡單，測量長度可按需定制，因此被廣泛用于食品加工、廢水處理以及石油化工等行業的液位測量。雖說浮球液位計的構造并不復雜，但如果現場儀表工程師使用不當，則很可能引起儀表故障。那么，浮球液位計的常見故障有哪些呢？
在了解浮球液位計的常見故障之前，我們先來看看浮球液位計的結構及其工作原理是怎樣的。

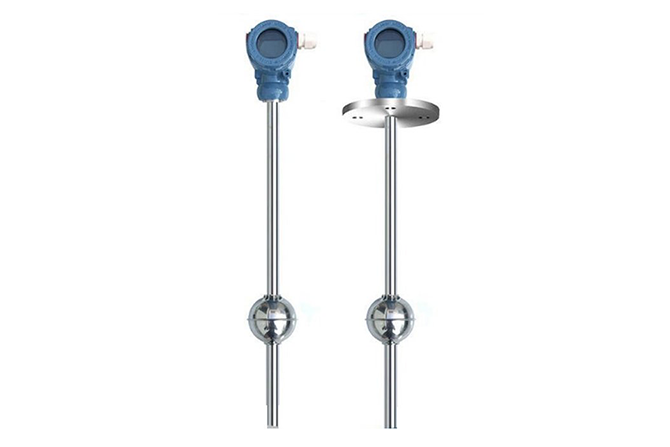

浮球液位計主要由表頭、過程連接、導桿、浮球，和鎖緊環五部分組成。通常，浮球液位計通過連接法蘭安裝于容器頂上，根據阿基米德原理，當容器的液位變化時浮球也隨之上下浮動，又由于浮球具有磁性，浮球液位計的干簧管受磁性吸合，從而把對應的液面位置轉換為電信號，再通過表頭顯示出液體的實際高低。
一般來講，浮球液位計常見故障通常有浮球被卡和受磁場干擾導致儀表出現誤動作兩種，根據浮球液位計的結構和原理，出現以上兩種故障時應按下述方法進行處理：
一、浮球被卡住
若浮球被卡主不動，則會導致儀表無信號輸出。這時，儀表人員應及時查看浮球的狀態，檢查導桿表面是否有水垢凝結，并盡快清理干凈。
浮球被卡住，通常是因?yàn)楸粶y(cè)液體中含有雜質和污垢，時間一長，導桿便會漸漸結垢。因此，對于含有雜質的被測液體而言，儀表人員應對儀表導桿進行定期清理。
二、受到磁場干擾
如果浮球液位計出現誤動作，請及時查看儀表及容器周邊是否存在強烈磁場，并且確認被測液體中沒有帶磁性的雜質。因?yàn)楦鶕?jù)浮球液位計的工作原理，浮球液位計的浮球以及導桿均含有磁性物體，若受到應用環境中其他磁場干擾，會影響到儀表的正常工作，甚至導致儀表部件消磁情況出現。
當然，在使用浮球液位計的過程中，還會出現儀表指示異常等其他故障，這時請及時檢查電壓、電流、負載是否異常。并認真閱讀產品使用說明書，按照上面的要求進行操作。如故障仍不能排除，可及時聯系廠家，向技術人員咨詢，如仍不能解決，應及時發回廠家進行維修。
一般來講，浮球液位計的常見故障多數是因?yàn)椴僮魅藛T在安裝或者使用之前沒有認真閱讀說明書不規范操作和維護所致。所以，為減少浮球液位計應用過程中的故障，儀表人員在平時應注意定期檢查儀表工作狀況，加強對浮球液位計的維護和保養。
