常見液位計的種類及介紹，小編為大家介紹一下，常見的幾種液位計的優點和缺點的對比分析，希望以后對大家能提供幫助。

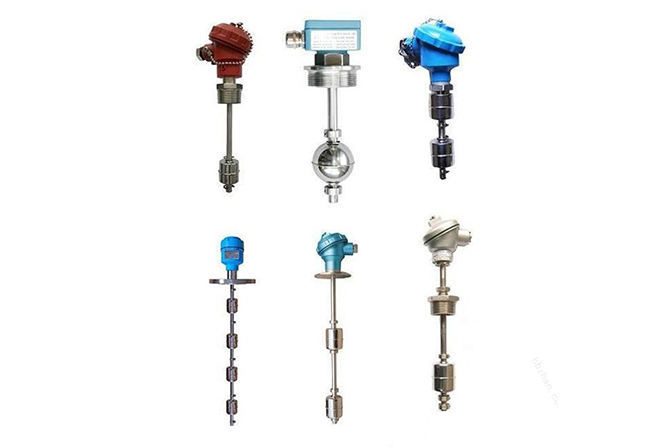

浮球液位計——是一種依靠浮力原理測量液位的方法。通常是通過浮球與刻度尺配合的方式，使觀測者能夠直觀讀取液位的高度。



優點：能夠快速、直觀地讀數;價格低廉;安裝簡便。



缺點：精度低;安裝受容器形狀結構的限制比較大;不適合用于腐蝕性強、有危險性的介質;無法實現遠傳和調節。



磁翻板液位計——是靠安裝在容器內部的磁力浮子，帶動容器外部的磁力翻板翻轉實現信號轉換和液位顯示。



優點：能夠快速、直觀地讀數;價格較低;可實現遠傳和調節。



缺點：精度低;安裝復雜;量程限制;安裝體積比較大。



投入式液位計



優點主要是：測量精度高;安裝方便;信號可遠傳遙控;可以通過選擇不同的材料抵抗各種介質的腐蝕;適合用于防爆場合;價格適中。



缺點表現為：測量信號需要換算;無法測量超過125℃的高溫介質溫度;測量介質的密度必須均勻一致幾種液位測量方式的比較在工業領域中，要測量液位，除了投入式液位計的靜壓液位測量外，還有許多其他的方式和原理。



電容式液位傳感器——是利用電容兩極板間電容值變化測量液面的高低。



優點：體積較小，容易實現遠傳和調節;適用于具有腐蝕性和高壓介質。



缺點：介質和液面上部的介電常數必須保持恒定才能準確測量;測量范圍受金屬棒長度限制;對容器材質有較高的要求;被測介質具有導電性。



雷達液位計——是通過探測自身發出的微波(波長很短的電磁波)被液面反射后的信息換算液/物面位置。



優點：可以測量壓力容器內液位，可以忽略高溫、高壓、結垢和冷凝物的影響;精度較高;與介質無直接接觸;耐腐蝕性強;可在真空環境中使用;安裝簡便。



缺點：價格昂貴;受容器幾何結構和材料特性影響;容易受電磁波干擾。



超聲波液位計——是通過探測自身發出的超聲波被液面反射后的信號換算液/物面位置的。



優點：與介質無直接接觸;耐腐蝕性強;精度較高;安裝簡便。



缺點：價格比較昂貴;超聲波受傳輸媒介的氣體成分影響較大;受容器幾何結構特性影響較大;不適用于有氣泡或懸浮物的介質;容易受電磁波干擾。



幾種液位計常用領域推薦



1.玻璃管液位計通常應用于不太重要的室內區域或是作為其它液位計的備用，例如在安全水箱上可設該種液位計，以便于點檢人員的檢查，另外也作為安全水箱上磁翻板液位計的備用；



2. 浮球式液位計在工程中主要可用于與潛水泵相連鎖，控制普通集水井中潛水泵的運行與停止，并可將集水井液位信號輸出；



3. 超聲波液位計適用于各水處理構筑物，如冷水池、熱水池、污泥槽、污泥濃縮池、純水或軟化水補水池等；



4. 磁翻板液位計適用于既要求便于人工觀察，又要求有信號輸出的室內水箱或水池旁，如工藝主車間內平臺上的安全水箱上設有該種液位計，安全水箱平臺環境較差，人工觀察較為困難，因此采用了這種液位計；



5. 雷達液位計使用于重要性較高的場合，如主工藝車間內的水池或水箱，如果有水從水池或水箱中大量溢出會造成嚴重后果的場合。



液位測量方法有哪些



1、浮球式檢測



該方式為最簡單、最古老的檢測方式，價格相對便宜。主要是通過浮球的上下升降來檢測液面的變化，其為機械式檢測，檢測精度容易受浮力影響，重復精度差，不同液體需要重新校準。不適用于粘稠性或者含雜質液體，容易造成浮球堵塞，同時，不符合食品衛生行業的應用要求。



液位測量方法有哪些



2、電容式測量



電容式測量主要通過檢測由于液面或者散料高度變化而導致的電容值變化來測量料位高度。其具有多種類型，有可輸出模擬量的電容式液位計，液位電容式接近開關，電容式接近開關可以安裝于容器側面進行非接觸檢測。當選擇必須注意，電容傳感器容易受到不同的容器材質和溶液屬性影響。



3、靜壓式測量



該測量方式采用安裝于底部的壓力傳感器，通過檢測底部液體壓力，轉換計算出液位高度，其底部液體壓力參考值為與頂部連通的大氣壓或者已知?dú)鈮骸Ｔ摍z測方式要求采用高精度、齊平式壓力傳感器，同時換算過程需要不斷進行校準。



4、光電折射式測量



該檢測方式通過傳感器內部發出光源，光源通過透明樹脂全反射至傳感器接受器，但遇到液面時，部分光線將折射至液體，從而傳感器檢測全反射回來光量值的減少來監控液面。該檢測方式便宜，安裝、調試簡單，但僅能應用于透明液體，同時只輸出開關量信號。



5、音叉振動測量



音叉式測量僅為開關量輸出，不能用于連續性監控液體高度。其原理為：當液體或者散料填充兩個振動叉時，共振頻率改變時，依靠檢測頻率改變而發出開關信號。其可用于高粘度液體或者固體散料的高度監控，主要為防溢報警、低液位報警等，不提供模擬量輸出，另外，多數情況下需要開孔安裝于容器側面。



6、超聲波測量



由于其原理為通過檢測超聲波發送與反射的時間差來計算液位高度，故容易受到超聲波傳播的能量損耗影響。其亦具備安裝容易、靈活性高等特點，通常可安裝于高處進行非接觸式測量。但當使用于含蒸汽、粉層等環境時，檢測距離將會明顯縮短，不建議使用在吸波環境，如泡沫等。



7、微波原理測量



其名稱在行業內有多種不同的叫法，其具備了激光測量的好處，如：易于安裝、校準，靈活性好等，另外其更優于激光檢測，如無需重復校準和多功能輸出等，其適用于各種含泡沫的液位檢測，不受液體顏色影響，甚至可應用于高粘性液體，受外部環境干擾相對小，但其測量高度一般小于6米。
