雷達液位計是先進的測量儀表，適用于固體料、過程容器或強粉塵易結晶、結露場合，當雷達液位計安裝導波管時候需要注意哪些事項？一起來看雷達液位計導波管的安裝方法。





1、雷達液位計導波管上每相隔500毫米鉆一個內徑20毫米的平衡孔，平衡孔的偏心度在0.5度之內。導波管段與段的焊接為套焊方式,間隙小于1毫米,偏心度在1度之內,直線度在0.5:100之內。導波管內壁要求光滑，無毛刺。



2、雷達液位計要求安裝在內徑等于102.3毫米，壁厚6毫米的導波管內。導波管的安裝垂直偏差小于+/-0.5度。



3、安裝雷達液位計的導波管頂端法蘭應配合ANSI4”300LB設備法蘭，并且預先在該法蘭上沿著導波管平衡孔中心線的方向作出標記，此標記要與儀表法蘭上的標記孔對齊。該法蘭的安裝水平偏差小于+/-1度。在導波管上距離安裝法蘭2.5米左右的位置安裝參考針.



4、雷達液位計導波管底部需制作一個支撐架，與導波管的間隙為15~30毫米，減少進料時湍流的沖擊，導波管底部需安裝反射板和校驗環。

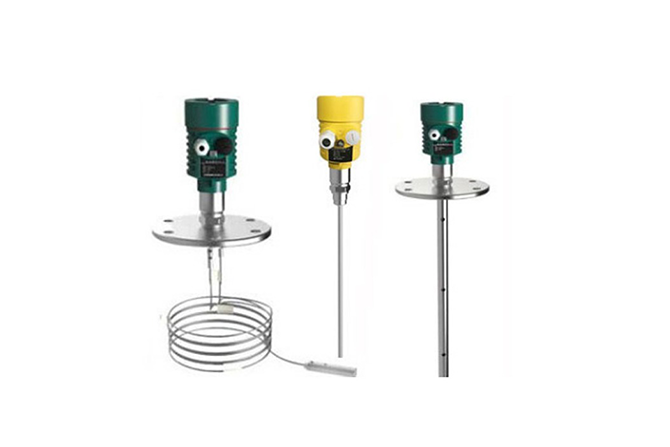

導波管雷達液位計特點



導波管雷達液位計常用于料倉的液位物位測量，因其獨特的測量原理，有著廣泛的適應性，無論是有毒介質，還是腐蝕性介質，也無論是固體、液體還是粉塵性、漿狀介質，它都可以進行測量。在測量方面，導波管雷達液位計具有以下特點：



1、連續準確地測量雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響(500℃時影響僅為0.018%，50bar時為0.8%)。



2、對干擾回波具有抑制功能。



3、準確安全節省能源。雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。



4、無須維修且可靠性強。微波幾乎不受干擾，與測量介質不直接接觸，幾乎可以被應用于各種場合，如真空測量、液位測量或料位測量等。由于高級材料的使用，對情況極其復雜的化學、物理條件都很耐用，它可以提供準確可靠、長期穩定的模擬量或數字量的物位信號。



5、維護方便，操作簡單。雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障，及時確定故障予以排除，使維護校正更加方便、準確，保障儀表的正常運行。



6、適用范圍廣，幾乎可以測量所有介質。從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量;從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量;從被測介質來說，可以對液體、顆粒、料漿等進行測量。



小結總的來說，就是雷達液位計使用范圍廣，是非接觸式的測量方式。材質優良，故障率低。



導波雷達液位計常見的故障



好的儀表也要善于使用與維護，尤其象導波雷達液位計這種精密數字儀表，良好的安裝與使用、維護不僅可以保證儀表穩定精準的測量，也會大大延長儀表的使用壽命。下文，儀控君就主要向大家介紹一下，導波雷達液位計（物位計）在使用過程中，較為常見的四種故障以及相應的處理辦法！



對于天線結疤的處理：



介電常數很小的掛料在干燥狀態下對測量無影響，而介電常數很高的掛料則對測量有影響?？捎脡嚎s空氣吹掃（或清水沖洗），且冷卻的壓縮空氣可降低法蘭和電器元件的溫度。還可用酸性清洗液清洗堿性結疤，但在清洗期間不能進行料位測量.



探頭結疤和頻繁故障處理方法：



第一個辦法是將探頭安裝位置提高，但是有時候安裝條件限制，不能提高的情況下，就應采用將料位測量值與該槽的泵聯鎖的辦法，解決這一難題：將最高料位設定值減小0.5m左右，當料位達到該最高值時，即可停進料泵或開啟出料泵。



關于泡沫對測量的影響：



干泡沫和濕泡沫能將雷達波反射回來，對測量無影響；中性泡沫則會吸收和擴散雷達波，因而嚴重影響回波的反射甚至沒有回波。當介質表面為稠而厚的泡沫時，測量誤差較大或無法測量，在這種工況下，雷達料位計不具有優勢，這是其應用的局限性。
