浮子流量計又稱轉子流量計，主要用于中小口徑流量測量，可以測液體、氣體、蒸汽等，產品系列規格齊全，得到廣泛的應用。常見轉子流量計的分類及介紹。





一、玻璃轉子流量計：



玻璃轉子流量計主要用于化工、石油、輕工、醫藥、化肥、化纖、食品、染料、環保及科學研究等各個部門中，用來測量單相非脈動(液體或氣體)流體的流量。防腐蝕型玻璃轉子流量計主要用于有腐蝕性液體、氣體介質流量的檢測，例如強酸、強酸、氧化劑、強氧化性酸、有機溶劑和其它具有腐蝕性氣體或液體介質的流量檢測。



二、塑料管轉子流量計：



液體塑料管轉子流量計錐管等主部件均由AS、ABS塑料制成，有比較好的耐腐蝕性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。



三、有機玻璃轉子流量計：



有機玻璃轉子流量計分為面板式有機玻璃轉子流量計和管道式有機玻璃轉子流量計。



有機玻璃轉子流量計還具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接文便等特點，但有機玻璃的錐形玻璃管不能用于有機溶劑(如三氯乙烯、二氯乙烷）。

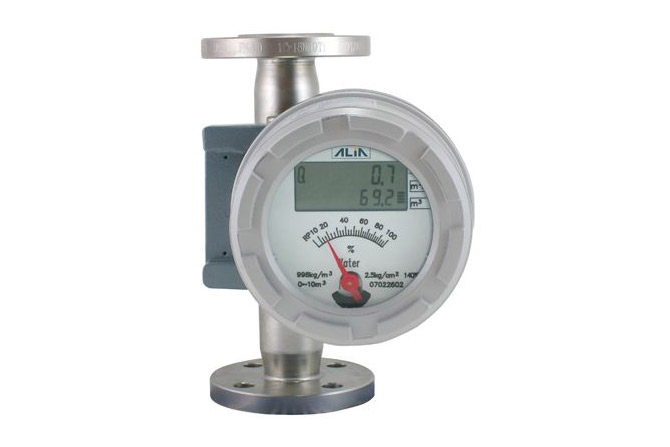

四、金屬管轉子流量計：



金屬管轉子流量計分為：現場指針指示型和遠傳型。



金屬浮子流量計是工業自動化過程控制中常用的一種流量測量?jī)x表，它具有壓損小，檢測范圍大（量程比10:1），使用方便等特點，它可用來測量液體，氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。金屬浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示，瞬時流量，累積流量，液晶顯示，上下限報警輸出，累積脈沖輸出，標準的二線制4-20mA電流輸出等多種形式，為用戶提供了非常廣闊的選擇空間。另外該儀表采用高質量的MCU微處理系統，保證了流量計在各種應用場所的優良性能。



轉子流量計的選型



轉子流量計的選用可從以下幾個方面考慮：



1． 測量的對象。即測量介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐流量計。



2． 流量計本身性能。上述條件確定后一般講，若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好。



3． 根據價格選用。一般講，精度高的價格高。要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的。



4、液體自下而上流經雛管時，流體動能在浮子上產生的升力S和流體的浮力A使浮力上升，當升力S與浮力A之和等于浮力自身重量G時，浮力處于平衡，穩定在某一高度位置上，雛管上的刻度指示流體的流量值。



浮子流量計主要特點



(1)適用于小口徑和低流速，儀表口徑在50mm以下，如選用對黏度不敏感形狀的浮子，流通環隙處雷諾數可低至40~500，這時流量系數趨于常數。由于浮子流量計適用的被測流體種類多，因此在小、微流量測量領域中應用最多。



(2)對上游直管段長度要求不高。



(3)寬范圍度，一般為10:1，最低5:1，最高25:1。輸出特性近似這線性，壓力損失較低。



(4)玻璃管浮子流量計結構簡單，價格便宜，多用于現場就地指示，但玻璃管容易破碎，且不能用在高溫高壓場所。



(5)金屬管浮子流量計可以用在高溫高壓場所，并且有標準化信號輸出，但價格較貴。



(6)大流量?jī)x表結構笨重，一般口徑不超過DN250mm。



(7)使用流體和出廠標定流體不一致時，要進行流量示值修正。一般校準流體液體為水，氣體為空氣，現場被測流體密度與黏度有變化時要進行流量示值修正。
