轉子流量計在校準時是串聯在氣路中的,其與標準流量計(如煤氣表、皂膜流量校準計等)和抽氣泵(或稱空氣取樣泵)串聯的方式不同會產生不同的校準結果。今天，小編跟大家介紹正確的轉子流量計的校正。



用皂膜流量校準計校準轉子流量計

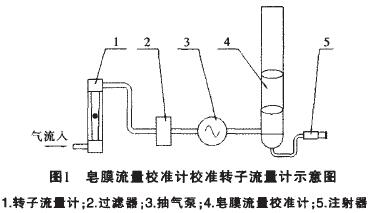

圖1是用皂膜流量校準計校準轉子流量計的示意圖。LZB-4型轉子流量計是經過改裝的,即將針形調節閥移到流量計的出口端。皂膜流量校準計為WA-30型,測量誤差<±1.0%。過濾器內是玻璃纖維濾膜,串聯在流量計之后起到穩流作用。轉子流量計的這種連接可保持入口端氣壓與環境大氣壓力一樣。校準時應記錄環境大氣壓力和溫度。

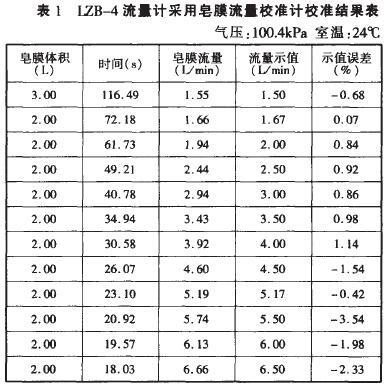

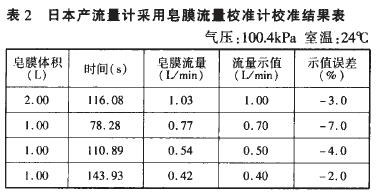

按圖1連接好校準系統,打開抽氣泵直流電源,調節直流電源使轉子流量計指示在需校準的流量刻度上;待氣流穩定后,緩慢推動皂膜流量校準計上的注射器在管內產生一個皂膜,氣流推動皂膜上升,用秒表記錄皂膜通過所需體積上下刻度線間的時間;將皂膜通過的體積除以時間,即可得被校準轉子流量計在該刻度的皂膜流量。同時記錄環境氣壓和室溫,重復4次取其平均值。表1和表2分別為L(zhǎng)ZB-4型轉子流量計和日本產轉子流量計的校準結果。



從表1、表2可以看出,LZB-4型轉子流量計在5.5L/min處誤差較大,其余在允許的誤差范圍內,基本可保持原有的2.5級準確度。日本產轉子流量計誤差較大,需清洗重新校準或降級使用。






使用皂膜流量校準計校準轉子流量計應注意以下三點:



1.皂膜流量校準計在使用前,應用皂膜液潤濕管壁,使皂膜能平穩沿管壁上升;



2.轉子流量計可以從高流量到低流量校準,也可以從低流量到高流量校準;



3.校準時應時刻注意氣流的穩定情況,即觀察轉子流量計的浮子的穩定情況。



三、用煤氣表校準轉子流量計

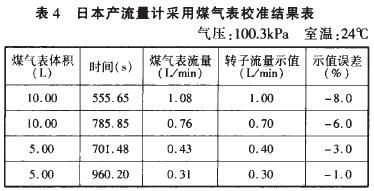

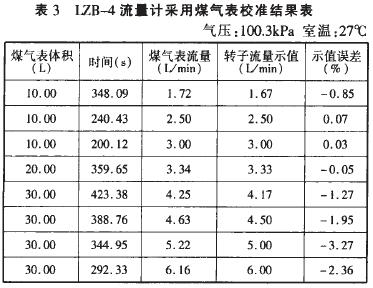

圖2是用煤氣表校準轉子流量計的示意圖。煤氣表為J1.6燃?xì)庥?jì)量表(產品編號:04014270,準確度等級:B級,最大工作壓力:25kPa,最小流量:0.016m3/h,最大流量:2.5m3/h,檢定合格證:HJ1007367),其他與圖1基本相同。操作也基本相同,不同的是秒表記錄煤氣表校準轉子流量計所需體積的時間。校準結果見表3、表4。從校準結果看,其與皂膜校準計校準結果基本一致。





在用煤氣表校準轉子流量計時應注意兩個問題:



1.校準體積應大些,使記錄時間足夠長,這樣可減少秒表計時的累計誤差。由于校準的轉子流量計是小流量的,只能讀取煤氣表最低的兩位數,而煤氣表最低的一位數的走數是不均勻的,會給計時帶來較大誤差。



2.煤氣表讀數要避免進位。因?yàn)槊簹獗碛?jì)數器是機械裝置,計數進位時由低位計數齒輪帶動高位計數齒輪,通過觀察可發現,進位時比沒進位時多2s。



轉子流量計故障



轉子流量計也稱為浮子流量計，是一種根據變面積式流量計，液體在流量計的刻度管內流量計，自下而上，流體的浮力和向上的升力帶動浮子上升，但和重力達到一個平衡的時候，浮子保持穩定，此時的流量指示刻度就是流量的真實流量。



但是轉子流量計有時候會發生一些故障，常見的有三種：



一、轉子流量計測量誤差大：



1.氣體介質由于受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹?lái)獲得真實的流量。



2.由于長期使用及管道震動等多因素引起浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0%，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。



3.安裝不符合要求：對于垂直安裝轉子流量計要保持垂直，傾角不大于20度;對于水平安裝轉子流量計要保持水平，傾角不大于20度;轉子流量計周圍100mm空間不得有鐵磁性物體。安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。



4.液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量。



二、轉子流量計指針抖動：



1.輕微指針抖動：一般由于介質波動引起。可采用增加阻尼的方式來克服。



2.中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大轉子流量計氣阻尼。



3.劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與轉子流量計實際的狀態不符，有較大差異造成轉子流量計過量程。



三、轉子流量計指針停到某一位置不動：



主要原因是轉子流量計的轉子卡死。一般由于轉子流量計使用時開啟閥門過快，使得轉子飛快向上沖擊止動器，造成止動器變形而將轉子卡死。但也不排除由于轉子導向桿與止動環不同心，造成轉子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將轉子裝好，手推轉子，感覺轉子上下通暢無阻卡即可，另外，在轉子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。



轉子流量計的正確使用



簡單的來說，轉子流量計安裝更加簡單，使用更加方便，玻璃轉子流量計價格有便宜，所以相對來說，按照數量來說，銷量肯定是大頭。流量計，測量的是流量，在這個時候就會涉及到一個測量的準確度，也就是我們常說的精度，流量測量的誤差范圍。但是使用不當，或者環境的變化都會導致流量計的測量的誤差變大，下面就此具體分析。



1.安裝不符合要求



一般的玻璃轉子流量計都是垂直安裝的，安裝的時候流量計的傾斜角度不能超過20度。



當然也有部分浮子流量計采用水平安裝，對于水平安裝浮子流量計要保持水平，傾角也不大于20度。 浮子流量計周圍100mm空間不得有鐵磁性物體（金屬管轉子流量計，帶磁浮子的流量計上對此要求比較高）。安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。



2.氣體介質受到溫度壓力影響較大



流量計在出廠之前都是經過標定的，客戶一般要提供工作的溫度、壓力、流體密度等等。流量計廠家一般會按照使用者提供的介質的溫度、介質的密度進行流量刻度標定，液體還好，氣體介質受到溫度壓力的影響比較大，所以需要使用者提供準確的常用的溫度值。



3. 液體介質的密度變化較大



儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量，所以這里就需要在流量計選型購買的時候一定要提供準確的介質密度。



4：長期使用及管道震動



多種因素致使浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0％，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。
