流量測量技術日益發展，由此發展而來的流量測量計在市場上也有許多種。多種流量計讓人們有了多種選擇，你知道在不同的場合，面對不同的介質，該選用哪種流量計嗎？這里小編給大家介紹常用的容積式流量計。





1.容積式流量計



容積式流量計它又稱定排量流量計，簡稱PD流量計，在流量儀表中是精度最高的一類，它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據測量室逐次重復地充滿和排放該體積部分流體的次數來測量流體體積總量。容積式流量計與差壓式流量計、浮子流量計并列為三類使用量最大的流量計，常應用于昂貴介質（油品、天然氣等）的總量測量。



容積式流量計的流量范圍與被測介質的種類（主要決定于流體粘度）、使用特點（連續工作還是間歇工作）、測量準確度等因素有關。同一容積式流量計，對于介質種類，用于較高粘度的流體時，其流量范圍較大（主要是下限流量可以擴展到較低的量值）；對于使用特點，用于間歇測量時，其流量范圍較大（主要是上限流量可以比連續工作時大）；對于測量準確度，用于低準確度測量時，其流量范圍較大，而用于高準確度測量時，流量范圍較小。從流量計特性曲線上也可以清楚地看到這一點。



為了保持儀表良好的性能和較長的使用壽命，使用時最大流量最好應選在儀表最大流量的70%-80%。



由于一般的容積式流量計體積龐大，在大流量時會產生較大噪聲，所以一般適合中小流量測量。結合容積式流量計的性能，在需要測量大流量時，可采用45度組合腰輪結構的流量計；在需要低噪聲工作的場合，可選用雙轉子流量計。



2.超聲流量計



主要是通過檢測流體活動對超聲束(或超聲脈沖)的作用以丈量流量的儀表。傳播時間法和多普勒效應法是超聲流量計常采用的方法，用以測量流體的平均速度。像其他速度測量計一樣，是測量體積流量的儀表。它是無阻礙流量計，如果超聲變送器安裝在管道外測，就無須插入。它適用于幾乎所有的液體，包括漿體，精確度高。但管道的污濁會影響精確度。



換能器經過管道內液體中的懸浮顆粒或氣泡后，頻率發生偏移，當管道條件、換能器安裝位置、發射頻率、聲速確定以后，通過測量頻移就可得到流體流速，進而求得流體流量。只能用于測量含有適量能反射超聲波信號的顆?；驓馀莸牧黧w，如工廠排放液、未處理的污水、雜志含量穩定的工廠過程液等。



要注意它對被測介質要求比較苛刻，即不能是潔凈水，同時雜質含量要相對穩定，才可以正常測量，而且不同廠家的儀表性能及對被測廠家的要求也不一樣。選擇此類超聲波流量計即要對被測介質心中有數，也要對所選用的超聲波流量計的性能、精度和對被測介質的要求有深入的了解。



3.電磁流量計



電磁流量計是根據法拉弟電磁感應定律制成的一種丈量導電性液體的儀表。具有傳導性的流體在流經電磁場時，通過測量電壓可得到流體的速度。電磁流量計沒有移動部件，不受流體的影響。在滿管時測量導電性液體精確度很高。電磁流量計可用于測量漿狀流體的流速。



電磁流量計應用領域廣泛，大口徑儀表較多應用于給排水工程；中小口徑常用于高要求或難測場合，如鋼鐵產業高爐風口冷卻水控制，造紙產業丈量紙漿液和黑液，化學產業的強腐蝕液，有色冶金產業的礦漿；小口徑、微小口徑常用于醫藥產業、食品產業、生物化學等有衛生要求的場所。

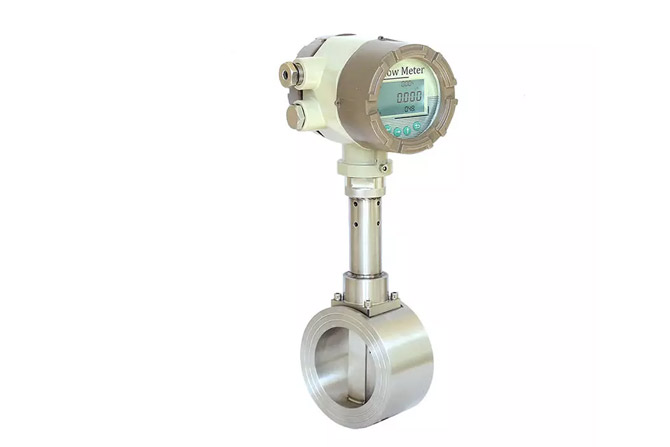

4.渦街流量計



渦街流量計是在流體中安放一根非流線型游渦發生體，流體在發生體兩側交替地分離開釋出兩串規則地交錯排列的游渦的儀表。渦街流量計適用與測量液體、氣體或蒸汽。渦街流量計是屬于最年輕的一類流量計，但其發展迅速，目前已成為通用的一類流量計。



渦街流量計就是根據卡門（Karman）渦街原理研究來生產的，主要適用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎可以不用受流體密度、壓力、溫度、粘度等參數的影響。所以普遍用于石油、化工、電力、輕工等部分工業管道中測量液體或氣體的流量。也是可以用于城市供水、供熱、汽鍋供水、醫療行業流體管道的流量測量。



渦街流量計的特點是無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。



5.渦輪流量計



很多人容易把渦街和渦輪流量計弄混淆，渦輪流量計可精確地測量潔凈的液體和氣體。像PD流量計，渦輪流量計也會產生不可恢復的壓力誤差，也需要移動部件。在歐洲和美國，渦輪流量計在用量上是僅次于孔板流量計的自然計量儀表。



由于流量計的使用環境條件一般較為惡劣，有振動、脈動等干擾存在，因此，若流量計經常處于下限流量工作時，就很難保證計量精度。一般應使流量計的工作流量范圍處于工況流量的20%—90%。當使用環境很理想時，流量計可工作于小流量和流量之間，但這僅考慮到流量計的流量范圍。若在低壓介質使用，還應考慮壓力損失的影響。壓力損失大是流量計選型必須考慮的一個重要因素，在有壓力損失要求時，應考慮此因素。
