渦街流量計怎么安裝怎么用？由于現在市面上渦街流量計款式多種多樣，導致了其組成結構也有不同的差異，所以對于安裝人員以及后期的維護人員都要大致的了解所要安裝流量計的具體結構原理，在按照說明書進行安裝，一般安裝渦街流量計需注意一下幾點。





渦街流量計的安裝步驟



1.按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。



2.將連接上法蘭的整套流量計放入開好口的管道中。



3.對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。



4.在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。



儀表管道安裝要求：

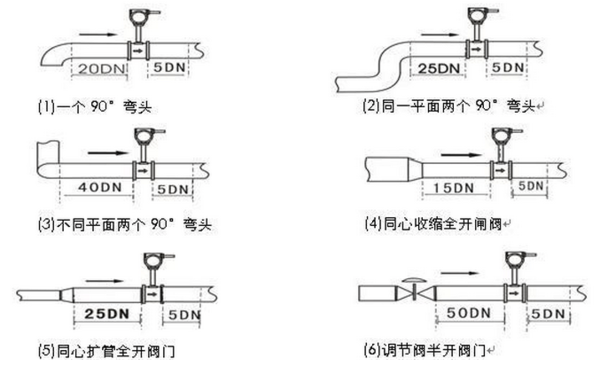

1.渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖






注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。



2.上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。



3.儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。



傳感器安裝注意事項



（1）傳感器應水平或垂直安裝（流體的流向應自下而上）在與公稱通徑相應的管道上。



（2）當渦街流量計在用作流量調節時，特別注意應將流量調節閥安裝在傳感器的后面，否則在小流量時易產生射流，造成在流量調節時，介質流量與閥門的開度成反比的故障現象。



（3）流量計在安裝時其上游和下游應配置一定長度的直管段。



（4）流量計不能安裝在有強烈振動的管道上，以免影響測量精度。
