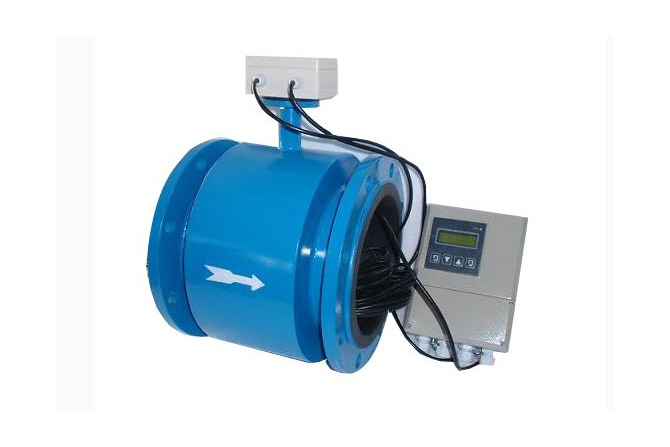

分體式電磁流量計如何接線？分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。安裝過程中如何正確接線，是安裝過程中的重要環節。

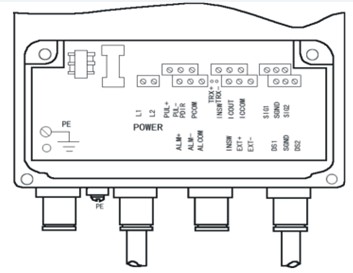

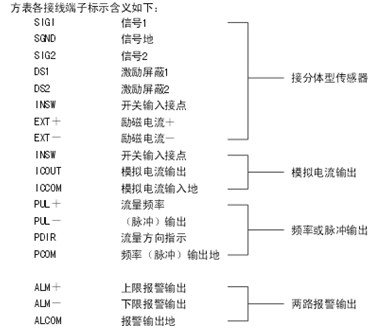

分體式電磁流量計接線時應注意以下幾點：



1．連接電源電纜和信號電線兩端要包有圓形的接線片。



2．當備有防水密封塞和接頭、防水塞時，應將防水密封塞擰緊，以保證盒子內不滲水。



3．為保證傳感器接線盒內的絕緣性，防止由于潮濕引起的絕緣性不好，下雨天不要在室外連接電纜。



4．建議使用導線管，導線管采用厚且堅固的鋼管道或柔性金屬管道均可。



5．所有的電源電纜和非4蕊24V DC的信號電纜必須套以鋼的導線管。



分體式電磁流量計接線前需要安裝注意事項



⑴ 內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。



⑵ 打開殼蓋前，須保證設備斷電至少10min。殼蓋的打開須由專業工程師或技術人員進行。



⑶ 防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。



⑷ 轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。



分體式電磁流量計的安裝



分體式電磁流量計適當?shù)木S護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當?shù)目臻g。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。



1、因?yàn)榉煮w式電磁流量計中的信號是非常微弱的，所以很容易導致外界的信號干擾，在安裝過程中電磁流量計的周?chē)虮M量的避免安裝其他的供電設備（如：大型機電、強開關電源設備）；



2、盡量避免安裝在高溫環境或有輻射的環境，如果無法避免，應采取隔熱隔輻射措施；



3、盡量避免分體式電磁流量計安裝在有腐蝕的氣體環境，如果無法避免，應采取通風措施，改善安裝環境；



4、盡量避免分體式電磁流量計安裝在強震動的管道上，如果無法避免，應在流量計上下游2D的直管段距離，采用管道加固處理來加強管道抗震性；



5、盡量將分體式電磁流量計安裝在室內，如果因條件限制需要安裝在室外，應注意做好防水措施，在儀表的電氣接口出盡量將電纜彎成U型，避免水順著電纜線進入到放大器內；



6、對于分體式電磁流量計的安裝環境，盡量預留一定的空間，以便后期的維護處理；
