由于天然氣項目的飛速的發展，所以需要一個準確的天然氣流量測量儀器，現在我國***主流的天然氣測量儀器是孔板流量計。但是其計量精度會受到各方面因素的影響，所以針對這些因素，我們研究出了可以改善孔板流量計計量精度的辦法。

0.引言

隨著天然氣在我國的發展速度飛快，所以需要精度非常高的天然氣流量測量計。目前我國大部分天然氣企業采用的天然氣流量測量儀器為孔板流量計，其具有結構簡單，造價便宜且其測量精度很高的優點。據有關數據表明，超過百分之九十五的石油天然氣企業把孔板流量計用在貿易計量計上?？装辶髁坑嬍菣z測裝在管路中的同心孔板兩邊的壓力差來得到流量數據的一類檢測儀器。其主要是由節流裝置、差壓計、壓力計和溫度計構成。它根據能量守恒定律和流動連續性方程這些原理來設計制造的。它的計算天然氣流量的方法是通過節流裝置產生壓力差，然后再進過一些儀器測量壓力差和壓力、溫度，***后在使用流量積算儀或者計算機控制系統***后得到數據。

1.孔板流量計工作原理及特點

孔板流量計以能量守恒定律和流動連續性方程為設計原理，其計算方法是根據裝在管路中的同心孔板兩邊的壓力差來計算的，其結構是由溫度計、壓力計、節流裝置等構成。由于其造價便宜，結構簡單，具有較高的測量精度，并且適用于精度要求不高的工程測量以及貿易。我國使用孔板流量計已經有很長的一段時間了，并擁有非常成熟的孔板流量計設計，生產，加工經驗，其生產的孔板流量計也可以測量一些未知范圍的天然氣流量?，F(xiàn)目前，我國主流的天然氣測量儀器還是孔板流量計。

2.天然氣流量計算方法

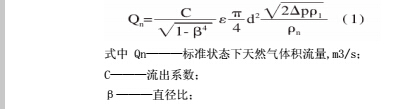

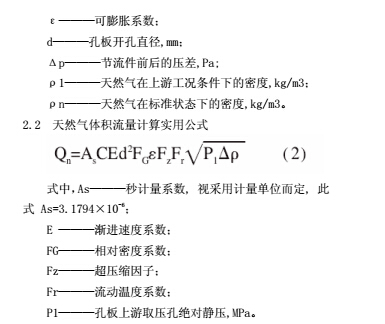

2.1 天然氣體積流量計算基本公式

3.孔板流量計計量誤差分析

3.1 流出系數 C 對計量精度的影響

孔板流量計的校準于流出系數有關，它需要在上游直管段達到足夠的長度，同時其的節流裝置需要到達必要的技術要求。而流動系數又與雷諾數有關且隨其變化。c 值增大時，雷諾數會變小，反之則 c 值減小時，雷諾數會增大。流動系數 C 也會隨著流量變化而變化，其變化是隨流量的變大而減小，當實際的流量比刻度流量小時，則由其帶來的流量誤差會增大。同時 C 值是個變量，其根據雷諾數改變而改變，當雷諾數到一定值時，其變化量將會變小。關于法蘭取壓，雷諾數要超過 106，而關于交接取壓其值要超過 210.

3.2 被測介質實際物理性質的不確定度因素（1）天然氣相對密度對流量計量的影響。

天然氣流量值會隨著 1/Gr 變化而變化，其兩者之間關系是正比例關系，這一點可以從上面公式(2)中可得知中可以看出。假如把 Gr 看作一個單獨的量，那么當 Gr 的

不確定度為正負百分之零點五，這是天然氣標準體積流量的不確定因素為正負百分之零點二五，因此顯而易見流量計量會受到天然氣實際的相對密度的影響。而導致 Gr 不確定度 出現的原因是由于沒有測量和分析以及確定出真實天然氣的相關物理參數。例如，實際空氣的組分偏離標準組分的偏離程度, 各有關組分分子量測量的不確定度。目前 Gr 有兩 種辦法確認，是用浮力氣體天平、動量比重計等儀器檢測其實際相對密度；第二種是采用氣分析儀器，先得知天然氣的全部組成部分，再根據其算出 Cr 值。現在我們通 常使用后一種方法。但是因為存在著壓力溫度差，所以 Gr 是一個變量。這時需要使用在線色譜，觀察其變化狀況，從而進一步增加計量的精度。

（2）天然氣壓縮因子對流量計量的影響。

流量計量的結果通常表現為在實際運行中的流量流出，但是因為各個工程的實際情況不同，那么這時候就一般認為標準氣體流量。當我們遇到外部因素的影響時（氣壓不高、 和理想是有差異的，同樣的現實氣體也同樣與理想氣體有差異，特別是在由于管道壓力大和其溫差大時，理想氣體狀態方程不在適用在這里。可以計算出天然氣壓縮系數辦法的有三種，是用卡茨曲線圖求解法，其優點在于求解方法快速，使用方便，但其缺點就是誤差較大。第二是采用卡茨表求解法，但其缺點在于算法繁瑣，當沒有有關壓縮系數時還要用到內插法，但其優點在于算出的數值***準確。第三種是查閱《天然氣壓縮系數速查手冊》。

（3）可膨脹系數ε對流量計量的影響。

我們需要在氣體經過孔板的時候?qū)γ芏鹊挠绊懙淖兓尤胍粋€修正系數ε。這個引進的系數使我們在實際工作中產生誤差一個主要的原因。如果工作中天然氣的流量沒有達到預期的程度的時候，真正的修正系數的ε會比規劃中的ε要小很多。***后讓工作中得出的結果數據要比預期的數據小很多。假設真正修正系數比工作中的修正系數要大，***后得到的結果也要比真正地結果要大很多。

（4）脈動流對流量計量的影響。

造成脈動流的根本原因是因為儀器管道中氣體流過的速度還有氣體的壓力產生改變，這個改變能夠引導出壓力差的改變，讓我們儀器記錄下來的線條是不是一根線。而是一段寬帶。然而讓這個脈動流產生的原因有些只有一個，而另中殘余液體的積累，壓縮天然氣的儀器的使用，天然氣井田中壓力的變化擾動，天然氣使用單位不能很平均的使用天然氣。能夠有穩定的流量流動才是截留裝置計算流量***基本的因素，當我們需要測量的單位產生波動的時候，我們就不能很好的對其進行測量，這樣就會使測量的誤差增大。因此我們?yōu)榱俗屛覀?**終的測量結果誤差小，就有必要對脈動流進行削弱。

3.3 儀器的設計、安裝管理誤差分析

（1）儀器的設計誤差

儀器差生誤差的原因是因為儀器本身設計的不足或者是因為在儀器使用的時候產生了一些不可預測的改變。這種誤差主要是以下幾個方面體現出來：是因為儀器孔板的上面構成角度的尖銳程度還沒有達到預期的標準，儀器管孔的參數沒有按照計算制造，儀器控板的高不能達到工作標準，或者是工作本身就沒有按照規定的流程進行，致使工作中出現許多不可逆的失誤，***終導致誤差的產生。

（2）安裝管理誤差

那么這個誤差會***后發展成一個不能有一個準確判定的持續差生誤差的源頭。產生這種誤差有很強的普通性。比如在施工的時候，符合要求的施工材料不夠，施工的材料參數不能滿足施工所需要的參數，這些參數具體體現在材料的長度，材料的制造工藝，材料孔板的形變，還有材料中冗余物質對材料本身參數造成的映像，材料雷諾參數的不能滿足制造所需的要求，材料焊接的位置發生偏差。而管理上面的錯誤主要在于：工作儀器不是我們所需要的儀器、孔板的直徑不能通過相應的流量，引壓管、平衡閥、差壓計各連接部

位發生的錯誤，人員自身操作產生的錯誤。

3.4 流量積算方法不當對計量的影響

現階段我們使用的一般的孔板節流裝置和與它解構不一樣的二次測量工具使用不一樣的數據計算方法。我們需要使用符合規則的孔板流量工具來計算天然氣的流量，它的數據和天然氣的各個方面都有密不可分的聯系。假設我們使用

的流量測量體系并沒有符合相應的配置工具，它就會在工作時不能夠進行準確的計算，使儀器的誤差增大。

4.孔板流量計運行中準確計量的影響因素

現階段我們的儀器維護板的流量統計表經過長期的使用經常出現一下一些問題：

（1）我們使用的***基本的孔板測量儀器，有一個能夠測量的范圍有限、測量的準確性不高、測量本體的環境因素影響較多時我們需要使用不同的孔板原件。

（2）在一些特殊的時間里，我們的天然氣中含有許多的雜質，使天然氣的純度得不到提高。這會讓計量儀器管道被堵塞，造成一些其實可以避免的誤差 。

（3）因為現階段的天然氣與天然氣液體不能很好的分開，會讓導出壓力的管道中和壓力計算記因為正壓與負面壓力而產生多余的水分與油，這會讓差壓計因為有多余的液體而計算不準確。

（4）孔板在每隔一段時間都需要檢查一次，還需要經過洗凈與測量常規參數，但是天然氣計的工作條件不好，不能每隔一段時間就進行檢查與維修。

（5）當介質的壓力和溫度都發生不同的變化的時候，天然氣的體積也會跟隨這變化，這會讓天然氣計出現誤差。

5.提高孔板流量計計量精度的措施

我們從計量天然氣產生誤差的原因入手，研究出幾種在進行天然氣計量不同時間段的不同辦法來降低誤差。

5.1 孔板流量計的設計安裝上應嚴格符合技術標準

我們現階段的孔板節流裝置應該要和規定（SY/T6143-1996）所有的指標都要吻合，尤其實在進行安裝的時候，必須要與響應的參數來匹配相應的材料，大多數情況下都需要***少前 30D。

5.2 消除脈動流

（1）使用風吹，掃除的，清理管道或者在低的地方 使用分液器來讓管道中多余的液體減少。

（2）我們需要我計量能力能夠做到的情況下，使測量管道的內徑見效，從而讓差壓和孔徑比得到提高。

（3）在實際工作中，我們要盡可能使用短引壓管線，這樣的目的是為了讓引壓管線中的阻力，而且還能讓上游和下游的管線的長一樣。這樣就能在實際工作中降低工作系統里的諧振和壓力脈動振幅。

（4）我們需要將測量點的前面增加一個調整壓力的閥門，使壓力能夠平穩的被輸出，在測量管前面增加一個緩沖罐用來使氣體得到儲存和釋放也能起到見效誤差的作用。

（5）控制計量管段下流閥。

5.3 量值溯源

因為我們所需要的流量的參數不是一塵不變的，所以如何讓讓儀表更加使我們現階段亟待解決的一個問題之一，我們所采取的方法是量值溯源。

（1）作為原級標準的固定裝置之一，流量量值的和流量計有著非常巨大的不同。流量量值的標準不能進行移動，所以它不可以很好的把流量參數的變化性展現出來。怎么樣才能把流量計上的***基本的擦描述整合成為導出的兩，在現階段仍然是一個巨大的挑戰。

（2）在我們的孔板節流的裝置的所有的程序都滿足了現階段對此的規章要求的時候，我們的裝置就可以與幾何學與流體力學一樣。我們可以以此為基本，對我們需要的參宿進行溯源，我們的節流裝部分用長度進行檢測，壓力、溫度、時間或氣樣分析用各自的標準器具或標準樣氣進行檢驗,并將標準器與基準建立溯源鏈。

（3）在一些用于商業用途的計量流量的裝置里，我們在流量計工作一個時間段之后，我們就要對我們的儀器進行檢測與維修，使我們的儀器能夠精準。

5.4 加強業務培訓, 建立健全各項規章制度

我們需要對員工進行強化訓練，使他們能夠提高自身的技術能力水平，使他們能夠在出現問題的同時能夠及時的檢測出來并且能夠?qū)⑵渚S修完好，讓工作原件的工作壽命能夠得到***大化的提升。我們還需要擁有一個完善的計量責任體制，讓員工按照規章制度對儀器進行定期的維護與修理，并且對每一個儀器都能有一個完備的資料庫，這樣才能使工作人員能夠及時的發現問題并且進行處理。在現階段的規定中，我們必須對我們的儀器進行每個月一次的清潔處理，檢查我們儀器的計量準確度，儀器的 D/A 轉換通道，還有對儀器計算流量的程序、有損壞的孔板都要做好及時檢測與更換，***后我們必須要把天然氣的生產檢測狀況的檢測加強，這樣才能提高檢測的準確成都，從根源上減少誤差。

5.5 孔板流量計發展與展望

孔板流量計是一種很實用并且發展時間很長的流量計算工具，它由很多個相互不聯系的部分結和在一起。這些部分之間能不能很好的搭配到一起，它們安裝的流程是不是符合規章流程，都可能從正面作用到計量工具的誤差大小。所以我們研究一個一體化的流量計的成品的時候，我們需要將它的解構盡可能的簡單化，并且提高它的穩定性，使它的性價比能得到巨大的提升?？装辶髁坑嬍且粋€很有市場前途的商業項目，它的發展依靠社會科技發展的速度?，F(xiàn)階段世界上的計量工具的發展大環境是要將計量鞠躬一體化，并且做到計量儀器的精準性，能夠智能化。還需要于現階段社會的軟件功能，還要擁有能與 DSC 連接的 RS485 微機連通接口，這樣才能使工作人員進行檢測的時候能夠很迅捷、簡便的為工作人員提供檢測。以上的條件都能讓我們計量工具的發展得到平穩的發展。

6.結 語

我們從上文能夠得出結論，現階段我們的孔板流量計還不能很好的在天然氣作業中進行使用，其中的困難還非常之多，各種因素的影響導致***后的結果不能很準確。但是隨著世界整體技術迅猛的發展，在不久的將來，一體化的智能孔板流量計的使用范圍和使用程度都能想必較以前得到極大的提升。
