電磁流量計與質量流量計都是工業上常用的測量器械，但是二者誰比較好呢，下面華云儀表就從工作原理，選型和優點上為大家介紹電磁流量計與質量流量計區別。


電磁流量計與質量流量計原理上的區別

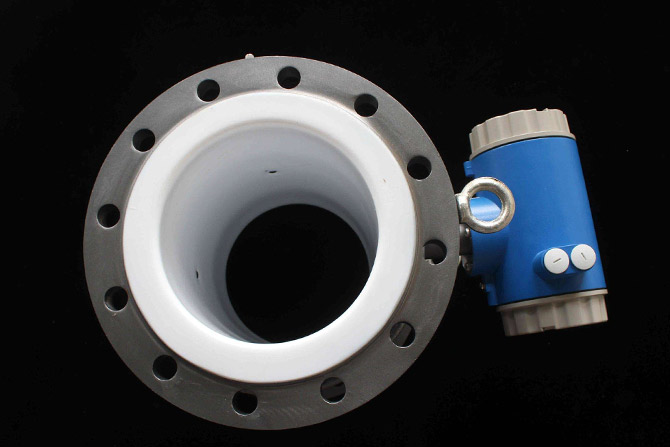

電磁流量計工作原理



電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。



當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。



質量流量計的測量原理



質量流量計是采用感熱式測量，通過分體分子帶走的分子質量多少從而來測量流量，因為是用感熱式測量，所以不會因為氣體溫度、壓力的變化從而影響到測量的結果 。質量流量計是一個較為準確、快速、可靠、高效、穩定、靈活的流量測量儀表，在石油加工、化工等領域?qū)⒌玫礁訌V泛的應用，相信將在推動流量測量上顯示出巨大的潛力。



質量流量計是不能控制流量的，它只能檢測液體或者氣體的質量流量，通過模擬電壓、電流或者串行通訊輸出流量值。但是，質量流量控制器，是可以檢測同時又可以進行控制的儀表。



質量流量控制器本身除了測量部分，還帶有一個電磁調節閥或者壓電閥，這樣質量流量控制本身構成一個閉環系統，用于控制流體的質量流量。質量流量控制器的設定值可以通過模擬電壓、模擬電流，或者計算機、PLC提供。

電磁流量計與質量流量計選型上的差別


電磁流量計選型原則



根據測量對象、測量介質參數和工作條件選擇流量計的類型、規格和安裝方式，是電磁流量計選型的最重要環節。對于最終使用的單位來說，選擇要點如下：



1．精度等級和功能



根據測量要求和使用場合選擇電磁流量計精度等。比如用于貿易結算，產品交接和能源計量的場合，應該選擇精度高級(比如1．0級，0．5級或者更高)



2．測試介質流速、儀表量程與口徑



測量一般介質時，電磁流量計的滿度流量可以在測量介質流速0．5-12m/s寬范圍。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍昌否在流速范圍內確定。即當管道流速偏低，不能滿足流量儀表要求時需要縮小儀表口徑，從而提高管內流速，得到滿意的測量結果。測量導電性良好液體，最大流速不超過5m/s，經濟流速范圍在1．5m/s～3m/s．



3．電極材料和接地環材料



電極對測量介質的耐腐蝕性決定選擇什么電極材料，同時要求電級不能出現表面效應。也就是說，電極的耐腐蝕性是選擇材料的重要依據。



接地環材料應與電極相同，不然的話易產生電化學的極化電勢。一般選用316L或哈氏合金，從經濟上考慮比較少采用鉭、鉑等貴屬。



金屬工藝管道和介質直接接觸，接地線直接和金屬管道或法蘭連接，所以不需要接地環。



質量流量計選型原則



1、依據被測流體的類型挑選流量計的結構



科氏力式質量流量計的丈量管有許多方式，需依據被測介質的類型來考慮選用。準則上講，粘度不高的純凈液體對丈量管的形狀無甚要求;當丈量含有少數氣泡的液體、含有固體顆粒的漿液以及高粘度液體時，應選用丈量管不易聚積氣泡或固體顆粒、內壁不易粘附介質的形狀;若用于食品行業，丈量管應便于清洗。



2、安全性準則



當丈量具有腐蝕性的流體時，應留意丈量管的耐腐功用，并且傳感器外殼也應具有必定的防腐性。如果檢測管破裂，在處理之前應有安全防護辦法。不同介質的腐蝕性不同，不同材質的防腐目標不同，應留意區別對待。丈量具有磨損性的介質，應考慮丈量管的耐磨性。



3、流量規模



考慮流量規模應遵守兩個準則：首先，天辰博銳流量計的流量規模應能掩蓋被測介質的工藝流量規模。其次，常用工藝流量應落在流量計的經濟流量規模之中。所謂經濟流量規模，在此有兩層意義：一是因為科氏力式質量流量計，其零點穩定性對下限流量的丈量準確度影響較大。



4、準確度



對準確度等級的要求，應依據丈量目標和意圖來確認，一起要留意產品準確度等級的計算辦法以及到達該等級的運用條件或約束要素。一般來說，科氏力式質量流量計以帶零點穩定性的流量讀數的百分比來表明準確度等級，也有的產品用不同流量段對應不同差錯限的辦法表明，也有部分產品在低流速段是用滿量程的百分比來表明差錯等級的。



5、壓力丟失



現場丈量中，對流量計的壓力丟失總有必定的要求。當介質的密度、粘度和流量確認后，流量計的壓損大小取決于其結構，對科氏力式質量流量計便是取決于口徑、流通面積和丈量管形狀;當傳感器的結構方式確認后，流量越大，壓損越大。在選型中計算壓損時，應充分考慮以下各點：工藝管線中的流量以及答應的壓損;傳感器在答應壓損條件下是否滿足丈量準確度的要求;過程流體粘度和密度的改變對壓損的影響;在應用中應防止因壓損過大使液體汽化。當其他條件相一起，應選用壓力丟失較小的流量計。



6、其他功用要素的考慮



一是考慮流量計的附加丈量功用，如科氏力式質量流量計丈量介質溫度、密度的準確度;二是考慮質量流量計的體積、分量以及專用電纜的約束等影響裝置的要素。

電磁流量計與質量流量計各自的優點
