流量計怎么安裝？流量計是測量液體、氣體流量必不可少的儀表，大家平時想必也都見過許多不同類型的流量計。正確的安裝方式對流量計來說十分重要，今天小編為大家介紹幾種常見流量計的安裝要求。





一、電磁流量計怎么安裝



電磁流量計必須滿管測量，需要水平安裝，如果需要垂直安裝時，流體方向必須為由下向上流,安裝時必須看好流體流向，不得裝反,電源一般為220V，輸出信號為4-20ma，對應量程可以根據實際需要適當更改，但是量程的10%以下，85%以上測量值沒意義，誤差偏大



電磁流量計的小信號切除范圍應該在5-10%之間，阻尼時間控制在6-10之間，不宜過大，其電極報警閾值控制在250KΩ之間可以切換流量計上下鍵，查看流速，電極阻值(正?？展転?50.8KΩ),電極情況等



電磁流量計的襯里，一般為工業高級橡膠，溫度為0-80度左右，高溫的為四氟，或者F46，耐溫為150度，溫度過高(超150度)液體不適用電磁流量計,由于有襯里，怕震動，所以不能安裝在水泵出口附近，以免把電極襯里震壞，造成不必要的損失，流量計顯示器工作溫度范圍-40-50度，不宜過高或者過低,輸出信號怕干擾，所以必須做好單端接地工作。



二、超聲波流量計怎么安裝



1、計算安裝距離，確定探頭安裝位置：



①將管道的基本參數按著超聲波流量計說明書要求輸入儀表，然后選擇探頭安裝方式，就可得出探頭安裝距離；



②如果在水平管道上，應選擇管道的中部，避開頂部和底部（頂部可能含有氣泡，底部可能有污垢等沉淀物）；



③V法安裝：先確定一個點，按著安裝距離在水平位置量出另一個點。Z法安裝：先確定一個點，按安裝距離在水平位置量出另一個點，然后測出此點在管道另一側的對稱點。



2、探頭安裝管道表面的處理方法：確定探頭位置后，在兩個安裝點±100mm范圍內，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮、平滑、無蝕坑。打磨效果要求：光澤均勻，無起伏不平，手感光滑、圓潤。需要特別注意是，打磨點要求與原管道有同樣的弧度，必須將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以便于探頭粘接。



3、探頭與儀表接線：



將探頭和主機用原裝電纜線按要求連接好，探頭和主機的距離不能太長，要符合要求。



4、探頭位置調整：接完線后把探頭內部注滿硅膠，放置半小時，然后用硅膠和卡具把探頭固定在打磨好的管道上（注意探頭方向，引線端向外），卡具不要固定的太緊，觀察儀表的信號強度與傳輸時間比，如有問題，則細微調整探頭位置，直到儀表的信號達到規定的范圍之內：（信號強度：一般應大于60，少數可根據現場具體情況另定。）（傳輸時間比：在100±3范圍之內，此值必須穩定。）



5、固定探頭：儀表信號調整好以后，用所配卡具將探頭固定好，注意鋼絲繩不能傾斜，以免拉動探頭，使得探頭發生移位，然后用硅膠將探頭與管道接觸的四周封住。一般膠凝固大約需要一天時間，在未干之前必須注意探頭防水（信號線的外屏蔽線必須可靠接地）。

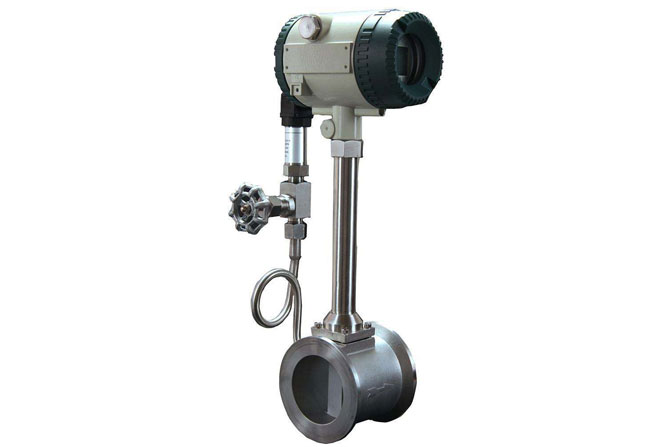

三、渦街流量計怎么安裝



1、渦街流量計只能單向丈量，裝置時留神保障介質流量偏向與流量計箭頭所示偏向分歧。



2、渦街流量計裝置方法為豎直裝置，介質自下而上經由過程流計。行將流量計裝置在豎直管道上，流量偏向?yàn)樽韵孪蛏稀?/div>
