高溫超聲波流量計采用高溫導波器，可測量 400 ℃ 以內高溫介質的流量，從而解決了有機熱載體鍋爐能效測試中的一個重要測試難點。文章介紹了高溫超聲波流量計的組成及工作特點，并對流量測量中如何選位、安裝和使用提出具體建議，為用戶應用高溫超聲波流量計提供可以借鑒的經驗和方法。

能源是國民經濟發展的物質基礎，隨著我國經濟的飛速發展，能耗也急劇增加，高能耗行業尤其令人矚目。鍋爐作為一種熱力設備，對能源的消耗占有很大的比重，工業鍋爐能源消耗位居全國工業行業第二，僅次于電站鍋爐，煤炭消耗量遠高于鋼鐵、石化、建材等高耗能工業行業因此，在能源緊缺、資源相對不足的當今社會，節能成為當前世界各國的重點任務，鍋爐作為能源使用大戶，對鍋爐進行能效測試，減少能源浪費，提高能源使用率，已是迫在眉睫的任務開展鍋爐能效測試工作對我國節能減排意義重大，而有機熱載體鍋爐在工業生產領域中應用廣泛，有必要提高其運行熱效率。對于有機熱載體鍋爐，鍋爐循環流量是能效測試中的一個重要參數，但在鍋爐實際運行中，由于循環導熱油介質溫度較高，通常達到 200 ～ 300 ℃ ，使用常規的流量計測量高溫介質流量難度非常大 。通常的渦輪、渦街、孔板等流量計在安裝前鍋爐需要停爐，安裝過程也存在一些不安全因素，安裝時導熱介質容易泄露，從而影響整個生產工藝，并且對于高溫介質流量測量結果誤差較大 。目前使用較為普遍的超聲波流量計可測介質溫度一般也在 120 ℃ 以下，因而無法滿足能效測試中有機熱載體鍋爐高溫介質流量的測量要求。

為適應當前著力加強鍋爐節能監測工作的需要，利用高溫超聲波流量計檢測技術測量有機熱載體鍋爐高溫介質流量，可在不切斷鍋爐工藝管道的條件下，滿足能效測試中鍋爐循環流量的測量要求，從而使能效測試工作更加科學、準確、規范，為節能監管工作提供技術性支持。

1.高溫超聲波流量計的組成

高溫超聲波流量計利用超聲信號，通過時差式測量方法測量介質對雙向聲波信號的影響，來確定超聲信號傳播路徑上的平均流速，并利用電子測試技術引入超聲信號測量的有效性，評估測量值的合理性。該流量計采用高溫導波器配合專用傳感器，高溫導波器將傳感器信號傳遞給管壁，由于導波板的冷卻效應，阻止了傳感器表面和管壁傳遞熱量，保護傳感器不承受高溫能夠正常工作，可測量 400 ℃ 以內高溫介質的流量，從而滿足了有機熱載體鍋爐能效測試中高溫介質流量的測量要求。

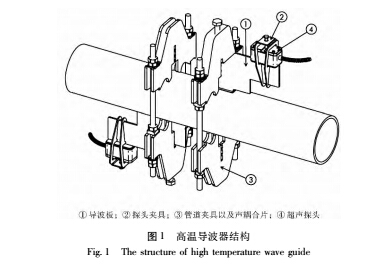

在有機熱載體鍋爐介質流量測試中，高溫超聲波流量計是由主機、高溫導波器和傳感器組成。其中，高溫導波器是流量計的重要組成部分，它由金屬導波板、探頭夾具、管道夾具以及聲耦合片、超聲探頭構成，結構如圖 1 所示，借助高溫導波器，流量計探頭可在 400 ℃ 以下的高溫下連續正常工作，由于導波器的冷卻效應，傳感器安裝時無需停爐。

作為外夾式超聲波流量測量技術，高溫超聲波流量計能夠測量雙向及快速變化的液體，并且安裝簡單、操作方便、測量精度高，能提供、穩定的測量結果，因而高溫超聲波流量計能夠穩定可靠地應用于有機熱載體鍋爐高溫介質流量的測量。

2.超聲波流量計安裝及使用注意事項

由于鍋爐現場安裝環境、管道材質及參數、傳感器安裝等因素的影響，高溫超聲波流量計測量的準確度往往低于其標稱值，有時甚至誤差較大，因此，只有消除各種不利因素，才能提高其測量準確度。結合以往的流量測量經驗，就其上述影響因素進行探討。

2. 1安裝環境的影響

超聲波流量計安裝時，一般要求流量計前直管道至少 10倍管徑，后直管道至少 5 倍管徑 ，流量計盡量安裝在垂直管道上，且流體自下而上，避免出現非滿管狀態，以確保被測介質的流態滿足儀器精度要求。使用流量計進行測試前，需要根據鍋爐管道布置情況進行安裝，但實際上往往很難找到滿足以上測量要求的探頭安裝位置。直管段不足將導致不同的測量誤差，應用中直管段可適當縮短，上游側有 3 倍以上管徑直管時可基本滿足測量要求，當上游直管段不夠，如在彎頭、閥門、泵閥之后安裝流量計時，一般表現為正誤差，而下游直管段對測量誤差影響較小。此外，流量計安裝處應避免振動和電磁場干擾，降低測量誤差。

2. 2管道參數輸入的影響

超聲波流量計探頭安裝好后，需要在儀器主機上輸入管徑及管壁厚等相關管道結構參數，輸入的管道參數對測量結果影響較大。在實際測量管道不變的情況下僅改變其輸入?yún)?shù)，管徑輸入的誤差將使得測量結果的誤差擴大 2 倍; 管壁厚輸入誤差與測量誤差成正相關，但對介質流量測量結果影響較小。

2. 3 內襯及管道材質的影響

流量計探頭的安裝間距是測量過程中的一個重要參數，被測管道材質及內襯輸入錯誤會使得探頭安裝間距計算錯誤，測量誤差增大，嚴重時影響測量信號和設置，甚至造成超聲波流量計無法正常工作。管道內襯對流量測量結果影響較大，主要原因是管道內襯造成了實際管徑的變化，內襯減少了介質通流截面積，因而通過流速換算得到的流量值減少。流量測量誤差與管道截面積變化成正比，測量時應根據實際被測管道情況準確輸入內襯厚度，內襯過厚而設置時輸入數值太小或未輸入會發生測量信號錯誤。由于超聲波在各種介質中傳播速度具有差異性，因而管道及內襯材質對流量測量結果具有一定影響，如

果設置的聲速大于材質的實際聲速，則流量測量結果偏大，反之則偏小。

2. 4 傳感器安裝

根據測量環境和測量探頭的不同，傳感器的安裝方法分為Z 法、V 法、X 法等。測量傳感器安裝方法的選擇原則是:當被測流體沿管軸平行流動時，選 Z 法安裝;  當流動方向與管線軸不平行或管路安裝地點使換能器安裝間隔受到限制時，采用 V 法和 X 法。在不影響信號接收的情況下，V 法測量準確度高于 Z 法。此外，兩個傳感器之間的安裝間距有嚴格的要求，它影響測量準確度，使得測試誤差較大，因此一定要按計算間距值進行安裝。

2. 5 其它外界因素

根據超聲波流量計的運行特點及測量影響的誤差分析，為了在管道和傳感器之間獲得***佳的聲耦合，***大限度地保證流量測量結果的準確性，還必須注意以下幾點:

①清除管道表面鐵銹或涂層;

②所在位置應有利于聲的傳播; ③傳感器安裝處應注意避開管路變形、缺陷附近、接口、焊縫和沉積物等位置; ④傳感器表面與管壁之間不能有氣泡; ⑤在傳感器接觸表面涂高溫耦合劑。

3.應用實例

對某在用有機熱載體鍋爐進行能效測試，該鍋爐型號為 YY( Q) W － 5000Y( Q) ，額定熱功率為 5000 kW，額定壓力為 1. 1 MPa，介質額定出口溫度為 320 ℃ ，該鍋爐系統采用 L － QB300 型導熱油，鍋爐運行時導熱油工作溫度為 240 ℃ ，測量其鍋爐導熱油循環流量。

使用超聲波流量計對高溫介質進行流量測試前，查閱有機熱載體鍋爐、導熱介質以及熱力管道的相關技術及產品資料，包括鍋爐的結構參數、運行參數以及整個系統流程，鍋爐熱力管道的材質、規格，鍋爐循環介質的物理化學特性，如密度、比熱、運動粘度及***高使用溫度等，了解導熱介質的工作溫度，以確定傳感器的型號。此外，還要對鍋爐現場進行實地勘察，尤其是熱力管道的位置和走向，***后確定介質流量測點的位置。

流量測試中，應根據導熱油工作溫度及鍋爐熱力管道規格選擇適宜的傳感器及高溫導波器。打開主機選擇測量通道，輸入被測管道的材質、外徑、壁厚和粗糙度等，高溫導熱油的密度、溫度、運動粘度及聲速值等相關參數，選擇測量物理量、測量單位、聲程數等參數。流量計主機通過已設置的參數初步計算出傳感器的安裝間距，當傳感器安裝之后，再輸入實際的傳感器間距 。為了獲得***佳的聲耦合效果，應選用儀器專配的高溫型耦合劑。

正確安裝高溫導波器及傳感器后，對超聲波流量計檢測系統進行反復調試，不斷縮小聲速的預估區間，直至獲得***大的信號強度。本次鍋爐能效測試時間為 4 h，測得有機熱載體鍋爐導熱介質流量為 351575 kg / h。

4.結 論

有機熱載體鍋爐能效測試時，高溫介質流量的測量始終是一個難點。利用高溫超聲波流量計檢測技術在不切斷工藝管道的條件下，采用高溫導波器配合專用傳感器，可測量 400 ℃ 以內高溫介質的流量，從而滿足了有機熱載體鍋爐流量測量的高溫要求。結合以往的流量測量經驗，在高溫超聲波流量計的安裝和使用時應注意現場安裝環境、管道材質及參數、傳感器安裝等因素的影響，只有消除各種不利因素，才能提高其測量準確度。實際應用表明，高溫超聲波流量計能夠穩定可靠的應用于有機熱載體鍋爐高溫介質的流量測量。
