0.引言

隨著超聲波技術研究的不斷深入，其應用變得越來越廣泛，當超聲波在流體媒介中傳播時，會攜帶流體流速等信息，因此根據對接收到的超聲波信號進行分析計算，就可以得到流體流速，進而可以得到流體流量。利用這個原理，就可以研制出種類繁多的超聲波流量計。從原來只有的頻差法和時差法，增加了射束位移法 相關法 多普勒法和位移法等。其中超聲多普勒流量計尤為突出。在超聲波流量計中多普勒法是其中重要的一種，它適用于測量混合介質流體流量。一般的超聲波流量計具有很多優點，例如流量計可以安裝在管道外面，無力損失，管道內的流體不受干擾，安裝 拆卸 維修傳感器時不需要中斷生產流程。超聲波流量計之所以非常適合大管徑流量測量和污水流量測量，正是因?yàn)檫@一系列優點。

1.超聲波多普勒流量計的測量原理

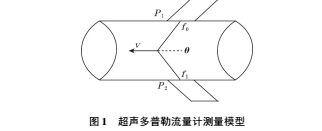

多普勒效應是奧地利物理學家克里斯·約翰·多普勒于842 年首先提出的理論。其主要內容是當聲源和觀測者之間有相對運動時。觀測者接收到的頻率和聲源發出的頻率是不同的，該頻率的差值與相對運動的速度成正比。超聲多普勒流量計正是以這種多普勒效應為基礎的。圖 1 為超聲波發射換能器 P向管道中發射固定頻率為 f的超聲波，經被測流體中的固體顆粒反射后，因多普勒原理，超聲波接收換能器 P2  接收到的超聲波頻率 f1 發生變化，超聲波發射與接受換能器頻率之差  f =| f0  － f1 | ，設超聲波在流體中的傳播速度為 c，流體速度為 v，超聲波與流體流速方向夾角 θ，多普勒頻移值為

式中 A 為被測管道的截面積。

當被測的管道及被測介質確定之后，多普勒頻移與流體流量成正比，只要測得頻差 f 就可以得到流體流量 Q。

2.多普勒流量計的系統設計

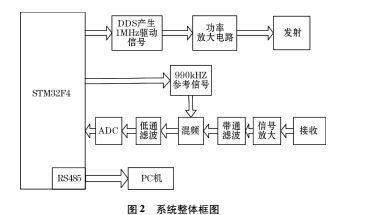

多普勒流量計硬件系統主要是完成對超聲波信號的發射、接收和信號處理，以及對流量計外部設備的控制，系統框圖如圖 2 所示。超聲波發射電路主要包括 DDS 電路、功率放大電路。接收電路主要包括多級放大電路、帶通濾波電路、混頻電路以及低通濾波電路。

2. 1 超聲波發射電路

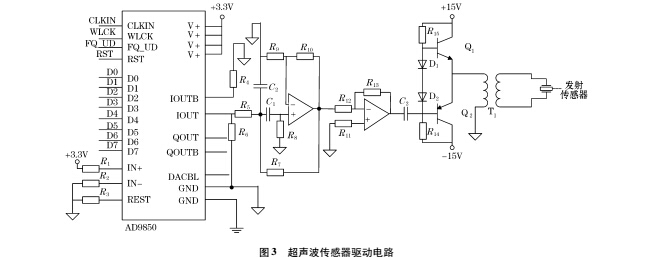

選用一對中心頻率為 1 MHz 的超聲波換能器分別作為發射和接收探頭，利用頻率為 1 MHz 的連續正弦波，驅動超聲波換能器使其在管道中發射超聲波。如果采用一般的正弦波電路來產生驅動信號，會使產生信號源精度不高，從而影響測量的準確性，所以文中采用 DDS 電路來產生驅動超聲波的驅動信號。文中用 DDS 電路產生 2 路 DDS 信號，一路為 1 MHz 的正弦波信號用作超聲波的驅動信號，另一路為 990 kHz 的正弦波信號，作為后面混頻電路的參考信號。DDS 產生的 1 MHz 正弦波信號并不能直接驅動超聲波換能器，要經過功率放大之后才能驅動超聲波換能器。本文采用推挽式功率放大電路，變壓器主要起到提升電壓以及和超聲波換能器阻抗匹配的問題。此電路設計簡單，電路圖如圖 3 所示。

2. 2 超聲波接收電路

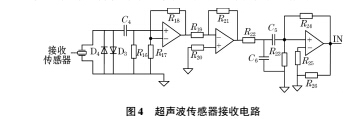

接收換能器接收到的超聲波回波信號很微小，一般為幾十到幾百 mV，所以要對接收到的回波信號進行多級放大，由于回波信號中含有各種噪聲信號，經過多級放大處理過后，原來的噪聲信號也被放大了，有些噪聲信號甚至有可能淹沒回波信號，所以濾波電路至關重要。設計中心頻率為 1 MHz 的帶通濾波電路，來濾除信號中的干擾。具體電路圖如圖 4 所示。

2. 3 混頻以及解調

混頻電路是將接收到的回波信號和另一路 990 kHz 正弦波參考信號進行混頻，并通過二階巴特沃斯低通濾波器濾除高頻分量完成中頻解調，得到中心頻率約為 10 kHz 的中頻信號。這樣將測量信號的頻率大大降低，使 A /D 采樣的頻率也降低了。本方法在中頻段對信號進行頻譜分析處理，相對于在高頻段對數據進行頻譜分析而言簡單方便，數據量小，相對于解調到基頻的傳統方法，其能判斷流速方向。AD7606 對多普勒頻移信號進行采樣，***后把采樣的到的數據進行快速傅里葉變化，得到頻譜圖再通過計算得到頻移偏量，計算出流量。

3.軟件設計

軟件是整個超聲波多普勒流量計系統的重要組成部分。軟件部分主要是完成對 STM32F4 系統的初始化。STM32F4 系統軟件主要包括 2 路 DDS 產生程序，按鍵控制程序，AD7606 采樣程序，以及 ＲS485 通訊程序。STM32F4 系統上電后首先執行初始化操作，然后按鍵控制產生正弦波驅動信號驅動超聲波傳感器，***后把單片機采集的數據發送給上位機。應用 MATLAB軟件對采集到的數據進行處理。由于采集到的數據含有噪聲信號 在處理前應濾除其噪聲信號。用到小波變換算法 濾除數據中的高頻噪聲信號，然后再把處理后的數據進行1 024個點的 FFT 變化，得到信號的頻譜圖以便計算出頻率的變化。

4.實驗結果及分析

超聲波多普勒流量計的驅動信號的與否至關重要，它直接影響到系統得精度。本文采用高精度的 DDS 芯片產生的正弦波驅動信號保證了測量的精度。對于混頻模塊的處理，我們采用了把多普勒回波信號解調到中頻段，而不是傳統的基頻解調，這樣不但能判斷出流速方向而且也提高了在低流速測量時的動態響應能力。對采集的1 024 個點的數據進行FFT 變換得到其頻域信息，設置 AD7606 的采樣頻率為 50 kHz。

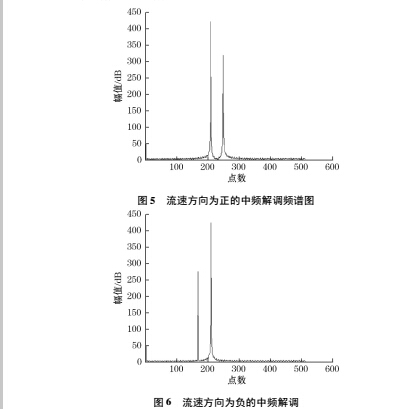

圖 5 為流速方向?yàn)檎闹蓄l解調頻譜圖，圖 6 為流速方向?yàn)樨?fù)的中頻解調的頻譜圖。

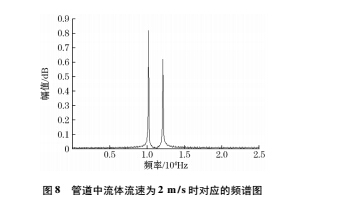

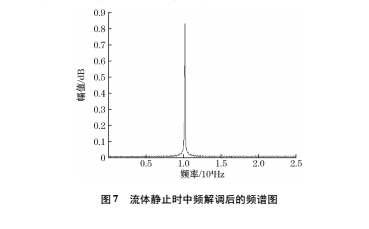

中頻解調的優勢就是能利用左右?guī)Х直娉隽魉俜较驗檎蜇?fù)，圖 7 為管道中流體靜止時對應的頻譜圖即中頻解調后的頻率。圖 8 為管道中流體速度大概為 2 m /s 時對應的頻譜圖。

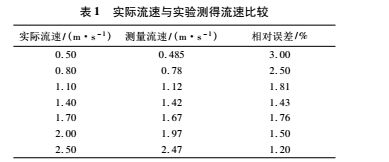

下面在不同流速情況下，把測到的流速與實際流速就行比較?？刂扑魉俣葟?0. 5 ～ 2. 5 m/s 變化，在不同流速情況下分別測得 7組數據。表 1 為此實驗實際流速與實驗測得流速值的比較。

5.結束語

超聲波多普勒流量計以 STM32F4 作為控制核心，利用高精度的 DDS 芯片產生的正弦波驅動信號。在混頻模塊，采用把多普勒回波信號解調到中頻的方法，這樣能判斷出流體流速的方向，以及提高了在低流速測量時的動態響應。系統改進措施如下: 對硬件系統和超聲波傳感器進行屏蔽處理，降低外界干擾，進一步提高測量的精度和穩定性; 選用穩定性、精度更高的超聲波傳感器探頭，提高接收到的回波信號的性; 采用專門的數據處理芯片( DSP 單片機) 作為核心芯片進一步提高測量精度。
