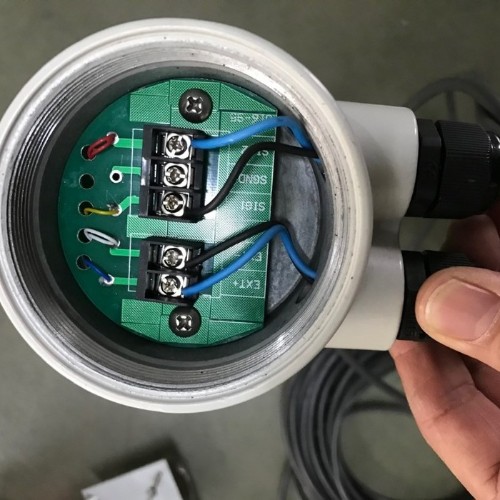

江蘇華云儀表有限公司是對于渦街流量計非常重視的公司，渦街流量計的接線闡明了輸出頻率信號的三線流量傳感器由DC24V或DC12V電源供電，通常通過三芯屏蔽電纜與顯示儀表或計算機連接，屏蔽層應牢固連接在放大器外殼的接地螺絲上。屏蔽電纜的選擇應適合現場環境的要求。此外，屏蔽電纜應與其他大功率電源線分開，不能并聯運行。下面小編告訴大家不得不知教你如何連接渦街流量計！

  輸出4~20mA信號的兩線制變送器由DC24V電源供電，通常通過雙芯屏蔽電纜連接到顯示儀表或計算機上，屏蔽層應牢固連接到放大器外殼的接地螺絲上。屏蔽電纜的選擇應適合現場環境的要求。此外，屏蔽電纜應與其他大功率電源線分開，不能并聯運行。

  具有485通信接口的渦街流量計接線和具有RS-485通信功能的渦街流量計由DC24V電源供電，與其他設備采用四線傳輸方式。渦街流量計對安裝點的上下游直管段有一定的要求，否則會影響管道內介質的流場和流量計的測量精度。

  儀表上下游直管段長度要求：調節閥應盡可能安裝在渦街流量計下游10D處，而不是渦街流量計上游。上游和下游管道的內徑應相同。如有差異，管道內徑Dp與渦街流量計內徑Db應滿足以下關系：0.98DbDp1.05Db，上下游管道應與流量計內徑同心，兩者的錯位應小于0.05Db。

  如果想了解更多，請關注江蘇華云儀表有限公司咨詢。
