電子溫壓補償式渦輪流量計設計
傳統的機械式渦輪流量計難以滿足氣體標況體積計量的要求,因此,為實現工業現場流量測量的準確性、科學性而設計了電子溫壓補償式渦輪流量計。該流量計采用低功耗的控制器、高精度的 A / D 轉換芯片實現流量、溫度和壓力信號的采集以及對工況流量的溫壓補償,合理化的軟件設計提高了流量測量的實時性和準確度。
0.引言
氣體渦輪流量計是一種速度式流量計,它具有壓力損失小、精度高、始動流量低,量程比大、抗震與抗脈動流性能好等特點,因此廣泛應用于石油、化工、電力、工業鍋爐、燃氣調壓站、天然氣輸配氣管網、城市天然氣等領域。普通的渦輪流量計只計量氣體的工況體積流量,目前世界范圍內管輸天然氣的貿易結算大都以標準狀態下的體積量為準,于是本著小型化、智能化的原則,本文設計了集流量、溫度、壓力信號采集和溫壓補償于一體的電子溫壓補償式渦輪流量計。該渦輪流量計采用了 TI 公司的 MSP430 低功耗單片機為核心控制器,完成對流量信號、溫度信號和壓力信號的實時采集,利用 PVT 狀態方程將測量的工作狀態下的氣體體積流量轉換成標準狀態下的氣體體積流量,同時對儀表系數進行分段修正,進一步提高了儀表的測量精度,此外該流量計還具有實時時鐘、參數設置、模擬信號輸出、數字信號輸出和遠程通信等功能,通過實際應用,獲得了理想的效果。
1.系統結構

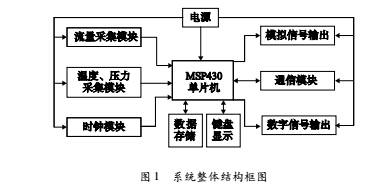

電子溫壓補償式渦輪流量計的設計主要包括硬件系統設計和軟件系統設計兩個方面。硬件系統設計包括單片機接口電路和外圍功能模塊的設計 其中核心控制模塊為 MSP430 單片機,外圍功能模塊包括低功耗流量脈沖信號采集、溫壓信號采集、實時時鐘、模擬信號輸出、數字信號輸出、鍵盤和顯示。系統整體結構框圖如圖 1 所示。
軟件系統設計包括流量信號的采集計算、溫壓信號采集處理、壓縮因子的計算、信號的遠傳輸出、數據的存儲以及顯示、系統參數的設置等。
2.硬件設計
2. 1 流量信號采集

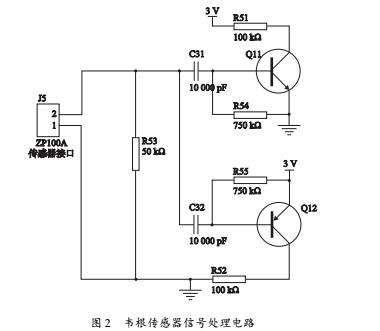

流量信號采集采用韋根傳感器,它無需外加工作電源便能將磁信號轉化成電信號,因此它又稱為零功耗磁敏傳感器。采用 磁極觸發工作方式,觸發磁場極性變化一次,韋根傳感器同步輸出一對正負脈沖信號,幅值大于 1 V。韋根傳感器無觸點、耐腐蝕、防潮濕,使用壽命長,頻率檢測范圍為 0 ~ 20 kHz,作為計數傳感器,非常適用于微功耗智能型流量儀表,如電子水表、電子熱量表、電子煤氣表、電子油表等。韋根傳感器信號經過整形電路處理后接入單片機,信號整形處理電路如圖 2 所示,VO1 端平時輸出高電平 3 V,當韋根傳感器輸出正向信號時,三極管 Q11 導通,這時VO1 端輸出低脈沖信號; VO2 端平時為低電平,當韋根傳感器輸出反向信號時,三極管 Q12 導通,這時VO2 端輸出 3 V 脈沖信號。該處理電路可有效消除信號雜波,同時將韋根傳感器輸出正弦信號轉換成幅值為 3 V 單片機可以識別的脈沖信號,電路兩輸出端VO1、VO2 依次輸出一對幅值為 3 V 的高低電平相反的方波,單片機采集方波信號,只有采集到一對高低電平時,流量計數增加 1。
2. 2 溫壓采集模塊

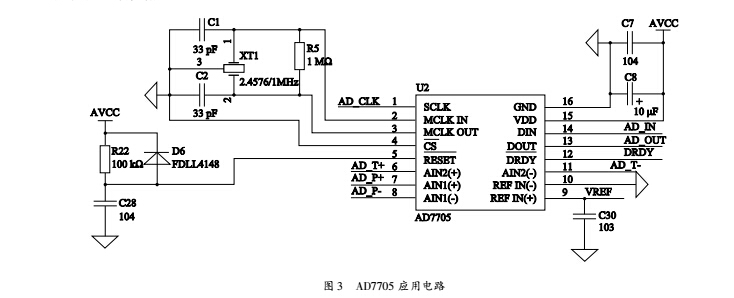

氣體的體積受溫度、壓力等環境因素影響很大,因此,實時準確地測量當前氣體的溫度和壓力是儀表設計的關鍵。這里采用 AD7705 高精度 A / D 轉換器 能將從傳感器接收到的微弱的輸入信號直接轉換成串行數字信號輸出,片內自帶可編程增益放大器,而無需外接儀表放大器,節省了成本、縮小了體積、減小了系統的復雜性。與單片機的連接采用三線的串行接口,增益值、信號極性以及更新速率的選擇可通過編程通過串行輸入口由單片機進行配置 .AD7705 為雙通道全差分模擬輸入,分別連接壓力傳感器輸出電路和溫度傳感器輸出電路。壓力傳感器采用恒流源供電的壓阻式壓力傳感器,精度高、穩定性好、頻率響應范圍寬; 溫度測量采用鉑電阻溫度傳感器,利用惠斯通電橋法產生差分的電壓信號送入 AD7705。AD7705 應用電路圖如圖 3 所示。
2. 3 時鐘模塊

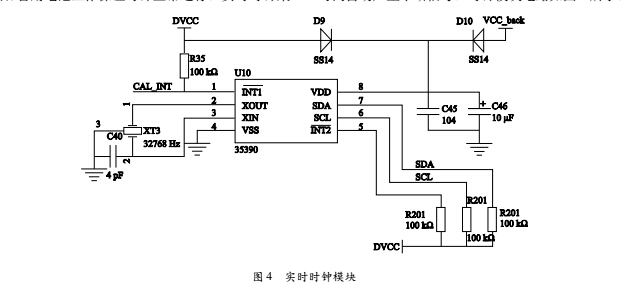

實時時鐘是整個系統的時間基礎,系統上電后要自動讀取實時時鐘的信息,確定當前系統時間,因此時鐘芯片要一直處于上電工作狀態。這里采用備用電池的方式,系統工作時,由系統提供給時鐘芯片電源,當系統掉電后,備用電池工作保證時鐘正常運行。實時時鐘采用 S35390 芯片來實現,它工作電流小、工作電壓范圍寬,采用 I2 C 串行通信方式與單片機進行通信,數據輸入輸出引腳 SDA 和時鐘引腳 SCL 要連接上拉電阻才能保證正常的通信。S35390 有兩個中斷輸出端 INT1 和INT2,用戶可以對芯片相應的寄存器進行設置,在具體時間自動產生中斷信號。時鐘模塊電路如圖 4 所示.
2. 4 模擬信號輸出

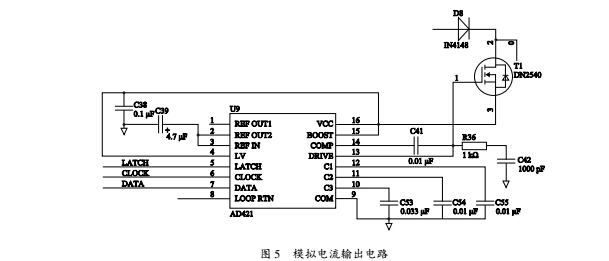

信號傳輸時,導線上存在一定的電阻,如果用電壓傳輸則會在導線上產生一定的壓降,那么接收端的信號就會產生一定的誤差,因此使用 4 ~ 20 mA 的電流信號作為模擬信號的輸出供二次儀表使用。4 ~20 mA 電流的實現采用 D / A 集成轉換芯片 AD421,兩線制輸出電流,外接電源與負載串聯。4 ~ 20 mA 電流輸出電路如圖 5 所示,為了穩定電壓調整器的工作,在 VCC 與 COM 端之間應接一只電源退耦電容,并且在 COMP、DRIVE 端之間接 0. 01 μF的電容,還要在 DRIVE、COM 端之間并聯上 1 kΩ 電阻和1 000 pF 電容。若將 AD421 內部 2. 5 V 基準源 ( REF OUT2 端) 直接作為 REF IN 端的輸入基準電壓,則應在REF IN 端與地之間接 4. 7 μF 退耦電容。三個外部濾波電容分別為 C1 、C2 和 C3 ,而濾波電阻已集成到芯片中。通常取 C1 = C2 =0. 01 μF,C3 =0. 003 3 μF。C1 ~ C3 應選用介質損耗系數很低的電容器.
2. 5 數字信號輸出
儀表輸出的數字信號包括與流量成正比的頻率信號或每個脈沖代表一定體積量的定標信號,數字信號的產生利用單片機的定時器以及脈寬調制輸出通過軟件編程來實現。
2. 6 通信模塊
通信采用了 RS-485 的通信方式,通過 RS-485 通信,用戶可以查詢儀表內歷史數據包括流量、總量、溫度、壓力等信息,對儀表內部系統參數進行設置,對儀表當前的運行狀態進行監測。
3.軟件設計
系統軟件設計在整個系統設計中起著至關重要的作用,該系統軟件設計采用了前后臺的控制方式,將各功能程序實現模塊化,每個模塊設計成獨立的函數,便于維護管理和連接。程序運行實現標志化,各功能模塊程序的運行盡量通過標志位來控制,整個控制和任務的分配由主程序和中斷服務程序來完成,這樣既增強了程序的可讀性,又方便系統的維護和升級。

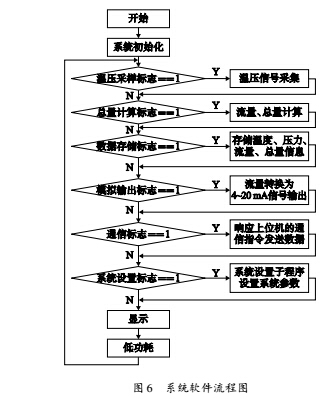

系統整體軟件流程圖如圖 6 所示,系統上電復位后先執行初始化程序,初始化程序包括讀取存儲器中的系統初始值以及各外圍功能模塊的初始化,之后進入主程序,主程序實際上是個死循環,依次判斷功能模塊的標志位,當標志位有效時,執行對應的功能模塊程序,如果標志位無效,則跳過向下執行,程序執行到***后進入低功耗模式。MSP430 單片機有三種低功耗模式,系統處于低功耗模式時有中斷發生,程序自動從低功耗狀態中喚醒 繼續循環執行。各功能模塊的標志位在中斷服務子程序中對其進行操作。
4.結束語
本文設計的電子溫壓補償式渦輪流量計可地測量氣體的流量、溫度和壓力信號,將工作狀態下的氣體體積轉換成標準狀態下的氣體體積,同時也能保證高精度的脈沖輸出和模擬信號輸出。系統硬件結構簡潔,微處理和外圍功能模塊既具有高精度的性能,又符合低功耗的特點; 軟件模塊化編程設計更有利于以后的維護與管理。實際表明,該電子溫壓補償式渦輪流量計功能齊全、性能優越,具有很好地推廣應用價值。
