渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示計算一體化的新型智能儀表 。文章針對流量計控制的實際要求，設計了基于 ＭＯＤＢＵＳ協議的計量數據的通信系統。渦輪流量計（下位機）由德州儀器的 ＭＳＰ４３０單片機實現數據的采集及存儲。上位機程序是通過 ＶｉｓｕａｌＳｔｕｄｉｏ２０１２利用Ｃ＃語言編寫的基于 ＭＯＤＢＵＳ協議的 Ｗｉｎｄｏｗｓ應用程序。把上位機程序移植到嵌入式系統中，上下位機通過無線射頻技術實現通信，完成了對流量計的遠程控制以及計量數據的遠程采集與顯示。

渦輪流量計屬于速度式流量計，也被稱為葉輪式流量計。渦輪流量計是利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量的大小，是目前流量儀表中比較成熟的高準確度儀表之一。隨著工業的發展以及計算機網絡的日趨完善，利用計算機作為上位機與渦輪流量計進行通信已經是企事業單位計量數據管理的大趨勢。渦輪流量計的通信系統是渦輪流量計的重要組成部分。雖然渦輪流量計已經提供了瞬時流量、累積流量、溫度、壓力等信息的采集，但是目前這些數據的讀取需要靠人工進行現場抄表。原始的人工抄表方式既耗費大量的人力物力，又無法避免手工抄寫和計算帶來的誤差，且對數據的分析處理也嚴重滯后，不利于及時發現問題、解決問題。因此，這種數據讀取方式具有易出錯、工作量大、準確率低等缺點。而且渦輪流量計大多安裝在一些危險的且無人看守的工作現場的密封管中，人工抄表難度大。

為了解決這些問題，本課題在 Ｗｉｎｄｏｗｓ平臺下利用ＶｉｓｕａｌＳｔｕｄｉｏ２０１２編寫監控程序并移植到嵌入式系統下，通過射頻技術與下位機進行無線通信，通過監控程序的無線控制能夠實現渦輪流量計的開關、各種流量計參數的設定以及將采集到的數據傳輸?shù)角度胧街靼暹M行顯示。

1.系統總體方案

基于 ＭＯＤＢＵＳ協議的渦輪流量計通信系統主要由上位機和渦輪流量計（下位機）通信部分組成。本設計主要完成上位機部分。基于 ＭＯＤＢＵＳ協議編寫上位機程序并移植到嵌入式系統中，主要完成的任務有：上位機通過無線射頻技術完成了對渦輪流量計（下位機）的參數配置并控制下位機完成對現場流量、溫度、壓力等數據的自動采集與顯示。

２ .ＭＯＤＢＵＳ協議

２．１ ＭＯＤＢＵＳ協議簡介ＭＯＤＢＵＳ規約是 ＭＯＤＩＣＯＭ 公司開發的一個為很多廠商支持的開放規約，ＭＯＤＢＵＳ協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信。ＭＯＤＢＵＳ協議已經成為一個通用工業標準，有了它不同廠商生產的控制設備可以連成工業網絡進行集中監控。此協議定義了一個控制器能認識使用的消息結構，而不管它們是經過何種網絡進行通信的。它描述了控制器請求訪問其它設備的過程，如何回應來自其它設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。

ＭＯＤＢＵＳ協議包括ＲＴＵ 和ＡＳＣＩＩ等，并沒有規定物理層。此協議的數據通信采用了主／從方式，即主設備端發出信息請求，從設備端接收到正確的信息后就會返回數據到主設備端完成響應；同時主設備端也可以發消息直接修改從設備端的數據，實現了雙向的讀寫。

２．２ ＭＯＤＢＵＳ協議格式

ＭＯＤＢＵＳ協議主要分為兩種傳輸模式：ＲＴＵ 模式和 ＡＳＣＩＩ模式。根據需求可以自行選擇使用何種模式，包括串口通信的參數（端口號、波特率、校驗方式等）。在配置控制器的時候，同一個 ＭＯＤＢＵＳ網絡上的所有設備都必須選擇相同的協議格式和串口參數。

當控制器設在 ＭＯＤＢＵＳ網絡上并以 ＡＳＣＩＩ模式通信時，字符發送時間間隔可達１ｓ而不產生錯誤，而且由于 ＡＳＣＩＩ格式擁有開始和結束標志，因此 ＡＳＣＩＩ協議的程序對數據包的處理能更加方便直觀，更加容易調試。這是流量計的通信系統選擇 ＡＳＣＩＩ協議作為通信格式的原因。

２．３ ＡＳＣＩＩ模式

當控制器設為在 ＭＯＤＢＵＳ網絡上以 ＡＳＣＩＩ（美國標準信息交換代碼）模式通信，消息中每８Ｂｉｔ的字節都作為兩個 ＡＳＣＩＩ字符發送。這種方式的主要優點是字符發送的時間間隔可達到１ｓ而不產生錯誤。ＡＳＣＩＩ模式的消息幀的構成如表１。

消息幀的地址域包含兩個字符（ＡＳＣＩＩ）或８Ｂｉｔ（ＲＴＵ）?？赡艿膹脑O備地址０．．．２４７（十進制）。單個設備的地址范圍是１．．．２４７。主設備通過將要聯絡的從設備的地址放入消息中的地址域來選通從設備。當從設備發送回應消息時，它把自己的地址放入回應的地址域中，以便主設備知道是哪一個設備作出回應。地址０用作廣播地址，以使所有的從設備都能認識。當 ＭＯＤＢＵＳ協議用于更高水準的網絡，廣播可能不允許或以其它方式代替。

３ .通信系統硬件設計

３．１ 通信系統硬件設計方案

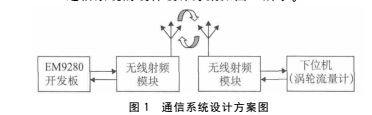

通信系統的硬件設計方案如圖１所示。

上位機選用嵌入式開發板ＥＭ９２８０，它是一款面向工業自動化領域的高性價比嵌入式主板產品，其內核 ＣＰＵ 為工業級品質的ｉ．ＭＸ２８３，系統已預裝正版

ＷｉｎｄｏｗＣＥ６．０實時多任務操作系統。此外，ＥＭ９２８０

體積小，易攜帶，可以方便地帶到工業控制現場，方便工作人員的操作。

ＥＭ９２８０的標準配置中有ＲＳ－４８５通信接口，而標準的 ＭＯＤＢＵＳ物理層就采用了 ＲＳ－４８５串行通信標準，通過４８５總線可以將通信數據發送給無線射頻模塊，并通過射頻信號將數據發送給下位機端射頻模塊，***后再通過４８５總線傳送給渦輪流量計，完成數據的傳輸。

無線射頻模塊采用ＰＴＲ２０００，無線收發一體數傳

ＭＯＤＥＭ 模塊 ＰＴＲ２０００芯片性能優異，在業界居水平，它的顯著特點是所需的外圍元件少，因而設計非常方便。該模塊在內部集成了高頻發射、高頻接收、ＰＬＬ合成、ＦＳＫ調制／解調、參量放大、功率放大、頻道切換等功能，因此是目前集成度較高的無線數傳產品。該器件采用了抗干擾能力較強的 ＦＳＫ 調制／解調方式，其工作頻率穩定可靠。它是目前低功率無線傳輸?shù)睦硐脒x擇。

３．２ 渦輪流量計系統設計

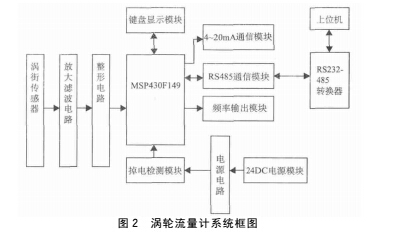

系統主要由數據采集模塊、電源模塊、鍵盤顯示模塊、頻率輸出模塊、通訊模塊等組成。如圖２ 所示，系統采集數據并經過 Ａ／Ｄ轉換成數字量進行存儲、顯示和傳輸。

考慮到實際應用，在硬件選擇方面盡可能保證性能的情況下多選擇低功耗芯片。微控單元選用德州儀器公司生產的 ＭＳＰ４３０Ｆ１４９單片機，它具有良好的通用性和可擴展性，并且屬于超低功耗微處理器 。

４. 通信系統軟件設計

４．１ 軟件編程思路

上位機軟件在計算機上進行編寫，計算機的標準配置中通常只有 ＲＳ－２３２通信接口，可以通過很多標準控件完成 ＲＳ－２３２的數據通信。本次設計選用Ｃ＃語言中的ｓｅｒｉａｌｐｏｒｔ控件在 ＶＳ２０１２編程環境下完成基于 ＭＯＤＢＵＳ－ＡＳＣＩＩ協議的上位機通信軟件的設計。

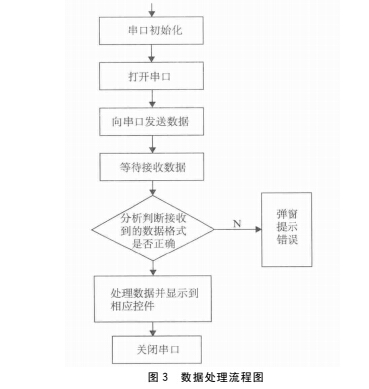

ｓｅｒｉａｌｐｏｒｔ控件按照接收數據方式分為事件驅動方式和同步接收方式。由于該上位機軟件需要處理的接收上來的數據非常多，考慮到事件驅動方式需要大量的代碼去分析接收上來的數據屬于上位機監測的哪部分數據，因此，本設計采用同步接收方式去處理接收的數據。數據處理流程圖如圖３。

４．２ 軟件仿真

（１）仿真環境搭建

仿真在一臺電腦上面完成，需要兩條 ＵＳＢ轉串口線，并把１號串口上的２針接２號串口上的３針，１號串口上的３針接２號串口上的２針，然后兩個串口的５針（接地端）互相連接即可。

（２）仿真軟件

為了確保編程的 ＭＯＤＢＵＳ－ＡＳＣＩＩ協議標準（稍作改動便可供其他標準渦輪流量計使用）準確可行，選用 ＭＯＤＢＵＳＳｌａｖｅ軟件進行仿真。ＭＯＤＢＵＳＳｌａｖｅ是 ＭＯＤＢＵＳ子設備模擬工具，幫助 ＭＯＤＢＵＳ通訊設備開發人員進行 ＭＯＤＢＵＳ通訊協議的模擬和測試，用于模擬、測試、調試 ＭＯＤＢＵＳ通訊設備。可以在３２個窗口中模擬多達３２個 ＭＯＤＢＵＳ子設備！與ＭＯＤＢＵＳＰｏｌ的用戶界面相同，支持功能碼：０１，０２，０３，０４，０５，０６，１５，１６，２２和２３，監視串口數據。

（３）上位機功能

根據 ＭＯＤＢＵＳ———ＡＳＣＩＩ協議，本上位機完成的功能有：

“０１”———讀取連續的布爾參數值（０／１）；“０３”———讀取保存的儀表各項參數值（Ｈｅｘ；）“０４”———讀取儀表瞬時測量輸出值（Ｈｅｘ）；“０Ｆ”———寫多個連續的布爾參數值（０／１）；“１０”———寫多個連續的寄存器參數值（Ｈｅｘ）。通過利用 ＭＯＤＢＵＳＳｌａｖｅ軟件進行仿真測試上位機軟件。由于定時讀取下位保持機寄存器的數據是ＭＯＤＢＵＳ協議中代表性的功能，因此在這里只演示０３功能仿真，仿真結果如下。

功能碼０３為定時讀取下位機中已經存儲數據的功能，每隔一定的時間將會從下位機讀取一次數據，如果沒有讀到將會連續嘗試５次，如果５次讀取都沒有結果則認定連接斷開，用戶可以再次點擊開始按鈕再次讀取下位機數據。

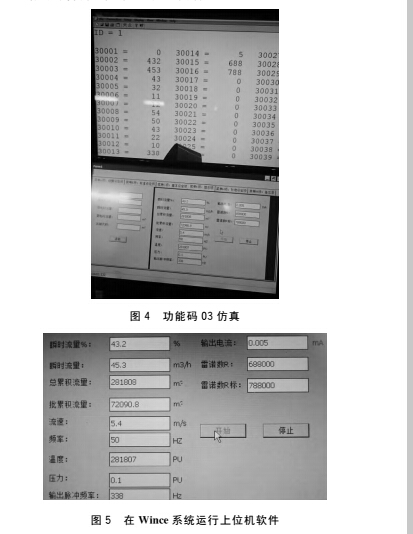

圖４為 Ｗｉｎｃｅ系統的觸摸屏和電腦上 ＭＯＤＢＵＳＳｌａｖｅ軟件仿真合照。圖５是在 Ｗｉｎｃｅ系統上運行上位機軟件。單個寄存器只能存儲２個字節的數據，因此對于大的數據來說需要多個寄存器來存儲。對于由單個寄存器存儲的數據，如３０００２寄存器存儲的為瞬時流量的值，由于精度問題，當上位機接收到瞬時流量的數據時將會除以10則會得到。而對于大的數據，如３０００４和３０００５存儲的是總累積流量的數據，如圖  ，轉換的順序是：當上位機讀取３０００４和３０００５的數據時，數據存儲為002B0020和20分別為43和32的16進制表示），然后再將００２Ｂ００２０轉換成１０進制，***后除以10取得精度，***終得到。其它數據的計算方式可參照以上兩種。

５.結束語

本系統主要由上位機、渦輪流量計、無線收發模塊等幾個部分組成。下位機采用Ｃ語言在 ＭＳＰ４３０Ｆ１４９上編程，上位機采用Ｃ＃語言在 ＶＳ２０１２環境下編程，上位機與下位機之間采用 ＲＳ－４８５進行通信，設計并編寫基于 ＭＯＤＢＵＳ－ＡＳＣＩＩ協議的通信應用軟件。通過仿真實驗表明上位機完全按照 ＭＯＤＢＵＳ－ＡＳＣＩＩ協議編寫并能夠通信成功，下位機采集到的數據可以通過自身的顯示模塊以及上位機窗口同時顯示，并且可以保存到下位機外擴ＲＯＭ 中。本系統具有良好的可擴展性，通過簡單改寫***多可以拓展到３２個子設備的流量等數據的監測，對降低生產運營成本有重大意義。
