新型微型渦輪流量計是一種容積式與速度式計量原理相結合的產品，該文介紹了一種新型微型液體渦輪流量計的計量原理、基本結構，并通過運動分析，闡述了該結構渦輪流量計的性能特點，通過與傳統渦輪流量計的比對，證明了此結構在小口徑低流量計量方面具有計量精度更準確、適應范圍廣、穩定可靠等特點。

0.引言

渦輪流量計是一種速度式流量計， 一般由渦輪、軸承、前置放大器、顯示儀表等組成，利用的是置于流動中的葉輪轉速與流體流速成正比的原理，用于測量充滿于封閉圓管道中連續流過的體積流量。 因為其具有精度高、重復性好、抗干擾能力強、測量范圍寬、結構緊湊等優點，在整個工業領域有著廣泛應用。

傳統渦輪流量計， 多數采用的是直板型葉片輪，流體流經葉片時，相對葉片有一個入射角，從而在葉片轉動時既產生摩擦阻力，又產生黏滯阻力，而這兩個阻力都與液體的粘度成正比，即粘度越大阻力也就越大。 又由于直板型葉片輪直接裝配在流量計殼體內，殼體與葉片相互之間間隙較大，因此當介質粘度較大時，葉片輪旋轉阻力增大，而介質卻已經在很大的間隙中流出，此時信號與流量就不能成為比例關系，造成極大的計量誤差。

對于小口徑渦輪流量計，由于小口徑的磁電轉換器中的磁鋼在通過小流量時對直板型葉片輪產生的磁阻力矩相對較大，同時也影響了直板型葉片輪的正常轉動。 為了保證儀表計量準確度，一般必須加大流體的流速，增加對直板型葉片輪的推動力，因此傳統渦輪流量計適用于大口徑、大流量工況情況下的計量。

1 微型液體渦輪流量計計量原理

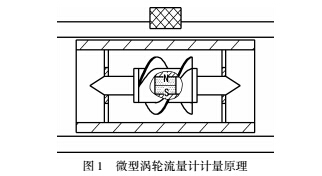

微型渦輪流量計計量原理如圖 1 所示。 該流量計設計采用了速度式計量和容積式計量相結合的原理:在流量計殼體內，增加了一個計量腔體;計量腔體內裝配螺旋型葉片輪，同時螺旋葉片內埋鑄了磁鋼(磁鋼的 N/ S 極指向垂直于轉軸的軸線)，形成了核心計量組件。 當流體通過計量腔體時推動螺旋葉片輪旋轉，磁鋼也隨之同步旋轉，安裝在流量計殼體上的傳感器線圈感應到磁鋼磁極的變化而產生了高低電平脈沖，將檢測到的信號送入前置放大器，對信號進行放大、整形，進而用于流量顯示和遠傳。

在測量范圍內，傳感器的輸出脈沖總數與流過傳感器的體積總量成正比，其比值稱為儀表常數，用 K(P / Ｌ) 表示。 每臺傳感器都經過實際測試標定儀表常數值。 當測出脈沖信號的頻率 f 和某一段時

間內的脈沖總數 N 后，分別除以儀表常數 K( P / Ｌ)便可求得瞬時流量 q( Ｌ / s) 和累積流量 Q( Ｌ) ，即:

q=f / K ， Q=N / K

式中: f 為脈沖信號的頻率( P / s);N 為脈沖信號總量(P) 。

2 微型液體渦輪流量計結構

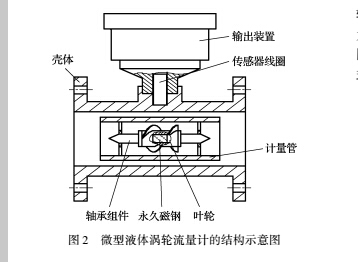

微型液體渦輪流量計的基本結構如圖 2 所示，主要由殼體、計量管、軸承組件、葉輪、傳感器線圈和帶放大電路的輸出裝置等組成。

計量管安裝在殼體中，前后兩端各有一個軸承組件，埋鑄了磁鋼的葉輪靠軸承組件支撐，并調整位于殼體正中心，葉輪上均勻分布著 2 片螺旋葉片，流體流過時沖擊葉片使葉輪產生轉動。 線圈位于磁鋼上方，發信器內放置放大電路。

所包含的容積式流量計通用的計量腔的雙計量腔結構( 計量管與流體通道之間間隙、計量管內腔) ，即計量腔體與葉輪上的螺旋葉片之間的間隙可以控制，得以保證流體的流通量相對穩定，進而保證流量計的計量準確性和穩定性。

2． 1 殼體

不銹鋼圓筒形結構，能夠比較容易達到高壓的要求。

2． 2 渦輪

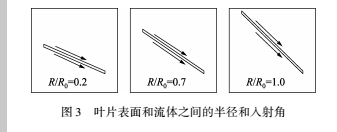

渦輪由不導磁不銹鋼材料制成，裝有螺旋狀葉片。 流體經過螺旋葉片上的任意不同半徑時，流動方向都與螺旋葉片的角度平行，使得流體與葉輪旋轉方向相同，沒有夾角，因此流體在螺旋葉片上產生的摩擦阻力大大降低。 圖 3 表明葉片表面和流體之間的半徑和入射角是不存在的。

2． 3 軸承

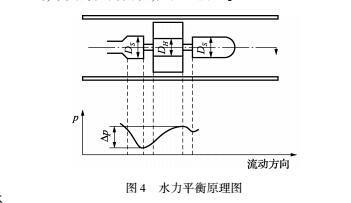

軸向推力，使軸承的摩擦轉矩增大，加速鈾承磨損，為了消除軸向力，需在結構上采取水力平衡措施，因此軸承設計成在前部球形、 后部錐型的組件形式，來支持反向流動，如圖４ 所示。

同時設計上渦輪處直徑 DH 略小于前后支架處直徑 DS ，所以，在渦輪段流通截面擴大，流速降低，使流體靜壓上升 p，這個 p 的靜壓將起到抵消部分軸向推力的作用。

2． ４ 微型液體渦輪流量計性能特點

1) 雙計量腔結構保證較高的準確性、穩定性和重復性;2) 獨特的螺旋葉片設計，更適用于低流速、小流量的流體計量，同樣精度下，流量量程比更寬; 3) 對粘度變化的敏感度比容積式流量計和傳統型渦輪流量計要小，粘度適應性更廣。

3 結束語

新型微型渦輪流量計優于傳統型的渦輪流量計，兼具容積式流量計和傳統型渦輪流量計的使用范圍，特別適用于小口徑、小流量、粘度范圍寬的流體計量，具有良好的可靠性、較高的準確度和重復性。 按此結構設計的 DN15 口徑液體渦輪流量計，已達到國外同類同口徑產品的水平。 該結構流量計及相關關鍵部件已申請了發明專利、并已獲得４項實用新型專利。
