產品概述：
SP-UHZ系列硝酸磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中磁翻板液位計是***基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。
產品原理：

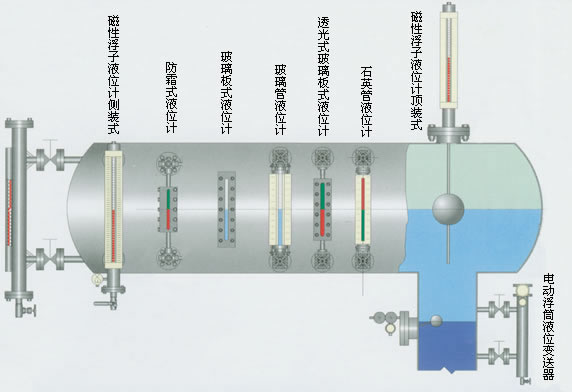

硝酸磁翻板液位計它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
其它要求的選型（表7）
|
V |
真空夾套型 |
特殊要求 |
|
|
W |
蒸汽夾套型 |
||
|
X |
電伴熱型 |
||
|
Z |
用戶指定特殊型 |
||
|
A |
無排污閥（盲孔法蘭） |
排污排 氣選型 |
|
|
B |
排污閥 |
||
|
C |
排氣閥 |
||
|
D |
帶排污和排氣閥 |
||
|
E |
客戶指定型 |
||
|
口口口口 |
測量范圍和安裝中心距 |
中心距 |
|
|
A |
DN20（適用于側裝） |
安裝法蘭 |
|
|
B |
DN25（適用于側裝） |
||
|
C |
DN32（適用于側裝） |
||
|
D |
DN80（適用于頂裝） |
||
|
E |
DN100（適用于頂裝） |
||
|
F |
DN150（適用于頂裝） |
||
|
口 |
特殊規格 |
||
產品選型：
|
SP-UHZ |
硝酸磁翻板液位計 |
||||||||||||||
|
0-側側安裝 |
測量型式 |
||||||||||||||
|
1-頂部安裝 |
|||||||||||||||
|
2-底部安裝 |
|||||||||||||||
|
3-側頂安裝 |
|||||||||||||||
|
4-側底安裝 |
|||||||||||||||
|
0-雙面板 |
顯示方式 |
||||||||||||||
|
1-單面板 |
|||||||||||||||
|
2-單帶夜光型 |
|||||||||||||||
|
3-LED顯示型 |
|||||||||||||||
|
0-無遠傳變送器 |
遠傳輸出 |
||||||||||||||
|
1-普通型捆綁式遠傳(4-20mA) |
|||||||||||||||
|
2-高溫型捆綁式遠傳(4-20mA) |
|||||||||||||||
|
0-普通型 |
防爆形式 |
||||||||||||||
|
G-隔爆型 |
|||||||||||||||
|
Z-本安型 |
|||||||||||||||
|
F-配安全柵 |
|||||||||||||||
|
0-無報警 |
報警形式 |
||||||||||||||
|
S-上報警(閉) |
|||||||||||||||
|
X-下報警(開) |
|||||||||||||||
|
K-上、下報警 |
|||||||||||||||
|
A-321 |
材質選型 |
||||||||||||||
|
B-304 |
|||||||||||||||
|
C-316L |
|||||||||||||||
|
D-RPP |
|||||||||||||||
|
E-UPVC |
|||||||||||||||
|
F-304內襯PTFE |
|||||||||||||||
|
0-≤1.0MPa |
工作壓力 |
||||||||||||||
|
1-≤1.6MPa |
|||||||||||||||
|
2-≤2.5MPa |
|||||||||||||||
|
3-≤4.0MPa |
|||||||||||||||
|
4-≤6.4MPa |
|||||||||||||||
|
5-≤10.0MPa |
|||||||||||||||
|
A-≤60℃ |
工作溫度 |
||||||||||||||
|
B-≤100℃ |
|||||||||||||||
|
C-≤120℃ |
|||||||||||||||
|
D-≤180℃ |
|||||||||||||||
|
E-≤250℃ |
|||||||||||||||
|
F-≤350℃ |
|||||||||||||||
|
G-≤450℃ |
|||||||||||||||
|
0-DN10(適用于側裝) |
安裝法蘭 |
||||||||||||||
|
1-DN15(適用于側裝) |
|||||||||||||||
|
2-DN20(適用于側裝) |
|||||||||||||||
|
3-DN25(適用于側裝) |
|||||||||||||||
|
4-DN32(適用于側裝) |
|||||||||||||||
|
5-DN80(適用于頂裝) |
|||||||||||||||
|
6-DN100(適用于頂裝) |
|||||||||||||||
|
7-DN100(適用于頂裝) |
|||||||||||||||
|
A-無排污閥 |
排污排氣選型 |
||||||||||||||
|
B-排污閥 |
|||||||||||||||
|
C-排氣閥 |
|||||||||||||||
|
D-帶排污和排氣閥 |
|||||||||||||||
|
V-真空夾套型(防霜型) |
特殊要求 |
||||||||||||||
|
W-蒸汽夾套型 |
|||||||||||||||
|
X-電伴熱型 |
|||||||||||||||
|
-□□□□ |
中心距、深度 |
||||||||||||||
|
-□□ |
介質密度ρ(g/c |
||||||||||||||
訂貨須知：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：***高承受壓力；
5、工作溫度：測量液體的較低、***高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用***多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套、上下限開關等等。
硝酸磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是液位計的基礎上增加了4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
|
安裝形式內容 |
側裝式 |
頂裝式 |
|
|
安裝間距 |
500,800,1100,1400,1700, |
500,800,1100,1400,1700, |
|
|
工作壓力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
|
|
介質密度 |
≥ 0.5g/cm 3 |
≥ 0.76g/cm 3 |
|
|
連接法蘭 |
不銹鋼 |
法蘭 20-40(D N 20 P N 4.0) |
法蘭 200-25(D N 200 P N 2.5) |
|
ABS |
法蘭 20-10(D N 20 P N 1.0) (GB9119-88) |
法蘭 200-6(D N 200 P N 0.6) |
|
|
主體材料 |
ABS( 工作壓力 0.6MPa) 1Cr18Ni9T |
||
|
介質溫度 |
-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) |
||
|
環境溫度 |
-40 ℃ ~+70 ℃ |
||
|
示值誤差 |
± 10mm |
||
|
介質粘度 |
≤ 1st(10 – 4 m/s) |
||
|
上下限開關 |
1. 控制靈敏度 : 10mm |
||
|
電遠傳連續顯示 |
1. 精度 : ± 1.5% |
||
產品使用維護說明
1.配套儀表及附件詳細內容具體見相應儀表附件說明書。
2.為防止遠輸或搬遠過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其有吸順，儀表即可正常工作。
3．液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示有紅色，零位以上顯示為白色。
4．液位計可根據用戶需要配加熱夾套或電伴熱裝置,如用戶訂貨時沒有選擇該選項,而在安裝后自行采用伴熱管路時,必且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。
5.液位計投入遠行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
