本文主要講解了單井流量計量的發展及應用現狀,介紹了目前氣田主流的單井流量計的特點及應 用情況,結合蘇里格氣田單井生產工況條件,分析了今后井口流量計量面臨的主要困難及選型，并對加強單井流量計量 管理應該注意的一些問題進行了探討。



　　隨著蘇里格氣田的快速開發，目前蘇里格氣田已轄有氣井 8千多口，由于蘇里格氣田屬于三低氣田，單井產量低、帶液大， 配產在1萬m3/d及以下的單井占比高達80 %左右，單井在生產 運行中受氣井工況(產液)及外界環境條件變化的影響，井口流量計易出現計量偏差較大、故癉率較高等情況,對單井流量計量 的精細管理及運行維護增大了難度。經過幾年的摸索，不斷優選出更加適合單井計量的單井流量計，進一步提髙對單井流量計 量的管理水平，為蘇里格氣田氣井的開發建設及生產運行提供有效決策。



　　1.氣田早期單井流量計應用情況



　　氣田開發早期的¥井計量受當時技術條件、試驗手段、管理 定位等因素限制,所采用的設備、儀表、技術模式等對現場的適 應性均相對較差，因而對單井流量計應用取得效果十分有限，早 期主要應用了以下幾種單井流量。



　　1.1雙波紋管流量計



　　因其結構復雜、運行成本高(記錄卡片消耗大)、維護量大、 無法遠傳等缺點，難以適應蘇里格氣田單井計量的實際需要。



　　1.2彎管流量計



　　其***初廣泛應用于熱電廠蒸汽計量場所，對計量介質潔凈 度要求較高。但在實際應用過程中,因井口計量介質條件較差， 受帶液情況影響等,頻繁出現取壓管路堵塞，加之設備本身費用 高,因而也未能推廣應用。



　　1.3內錐流量計



　　該流量計量程比寬(10:1)、計量精度高(0.5級），且較之早 期試驗產品,其穩定、可靠性有所提升。但其價格相對較髙，且使 用中曾發生內置錐體脫落，因此其性價比和對氣田的適應性也 有待提高。



　　1.4槽道式流量計



　　該流量計量程比寬(10:1)、計量精度高(].0級)、維護工作 量小,通過與標準孔板流量計瞬時流量、日交接氣量對比，流量測量大小相近，日交接氣量日均偏差為0.23 %,但其價格相對較 高，推廣應用受到一定限制。



　　1.5簡易旋進漩渦流***計



　　該流量計結構簡單，價格較低，但其標況流量須通過現場測 定天然氣壓力、溫度值進行手動粗略換算、修正，不能與現場壓 力、溫度、儀表系數等計量參數實時匹配,因此計量數據及時性 差，準確可靠性低。



　　1.6雙文丘里管氣液兩相流置計



　　該流量計安裝較為復雜，計量程序需接人井口 RTU進行單 獨計算，日常維護工作量大,氣量計量差壓導壓管由于液大易凍 堵，且價格較高，不適用于推廣應用。



　　2.氣田主流單井流量計的應用情況



　　2.1井口智能旋進漩渦流量計應用情況



　　結合蘇里格氣田低成本開發工藝技術特點和氣液混輸、粗 略計量的基本定位,為實現單井產氣量的正常計量，自2006年 起，蘇里格氣田重點開展了智能旋進漩渦流量計應用推廣工作。



　　2.1.1智能旋進漩渦流量計主要技術特點智能旋進流量計是 集流量、溫度檢測功能于一體,并能進行溫度、壓力、壓縮 因子自動豐•算的智能型流量計，其穩定可靠好、計量精度較 高(1.5級),能較好適應氣液混輸?shù)容^為復雜的工況計量要求。 其主要技術特點為:適應性好、集成度高、抗干擾能力強、通信接 口完善、安裝維護方便、可同時實現計量壓力、溫度、流量(工況/ 標態)等多參數實時測量、計算和就地顯示，無需其它配套設備 及儀表(如壓力變送器、流量積算儀等)。



　　智能旋進漩渦流量計應用情況2005年,在某單井集氣 管線上進行了智能旋進漩渦流量計與簡易內錐流量計進行了應 用比對，在使用過程中發現，智能旋進漩渦流量計計量精度高、 簡單易讀、具有流量自動累計功能;而簡易內錐需人工錄取參數 并進行計算，測取差壓和流量百分比的雙波紋差壓計不但非常 笨重，且易損壞，特別是在井口壓力、流量頻繁變化的情況下,簡 易內錐流量計相對智能旋進漩渦而言,計量誤差過大。

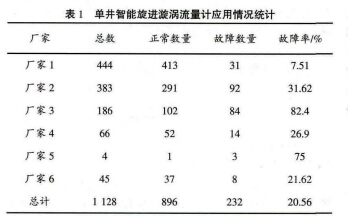

　　因此自2006年起,智能旋進漩渦流量計在蘇里格氣田得到 了全面推廣應用，至2011年，對六家廠家安裝至現場的1 128 臺智能旋進漩渦流量計使用情況進行了統計，其中產品應用情 況如表1所示。

　　從統計表看，廠家1故障率較低(7.51 %),其他儀表故障率 總體較高，目前,廠家4、5、6生產的流量計因數量少、故障率高， 已逐步淘汰;廠家2、3流量計數量眾多，雖經多次維修整改,但 因本身性能較差，故障率依然居高不下(31.62 %、82.4 %)，給現 場管理帶來了困難，后期依據損壞程度，逐步分批進行了更換 淘汰。



　　2.1.3智能旋進璇渦流量計優化改進歷年來，針對廠家1旋 進漩渦流量計在應用過程中主要存在的主要問題，聯合廠家制 定整改措施,在后期的應用中逐步進行了優化解決。



　　流量計顯示屏在遭受陽光長期照射后，液晶顯示屏易 老化故障，經廠家研發應用新型液晶板后，此故障問題基本得 到解決。



　　由于天然氣中攜帶固體顆粒，造成漩渦發生體、流量、溫 度傳感器損壞，通過增加傳感器壁厚提高耐磨性，縮短了溫度傳 感器長度以減輕流體的沖蝕。



　　表體密封不好,雨雪天氣滲水造成表體內電路板故障 等,后期通過改進儀表密封方式、優化儀表電器元件性能得到了 解決。



　　智能旋進漩渦流量計應用結論經過近幾年的摸索,我 們在眾多智能旋進漩渦流量計品牌中優選出了適合井口計量的 品牌，由于其較低的故障率，且現場常駐售后服務技術人員，對 出現的各類流量計故障問題能及時進行處理，對涉及儀表本身 結構性能及設計缺陷等問題，部分已得到優化和改進’客觀上促 進了該流量計穩定可靠運行。



　　目前針對單井配產在0.09~3.6萬m3/d的氣井，由于其量程



　　范圍廣、計量精度較高、運行較為穩定^1靠，以及較低的故障率， 作為氣田優化篩選的主力單井計量儀表，在蘇里格氣田得到了 大面積推廣應用,為單井計量管理、生產運行提供了有效保障。



　　2.2井口簡易孔板流量計應用情況



　　近年來，隨著蘇里格氣田單井粗略計量理念的逐步建立和 簡易孔板計量裝置配套方式的巨大變化,其具有投資小、見效快 等特點，適用于單相、穩態天然氣介質的計量,助推了其在氣田 現場的規?；瘧?。



　　@易孔板流量計主要技術特點標準的簡易孔板流量計 主要包# “取壓法蘭、簡易孔板、取壓管路及控制閥門、標準計量 管段、壓力/差壓/溫度檢測儀表、流量計算機”等主要附件,其特 點是可動部件少,維護方便，成套費用低。

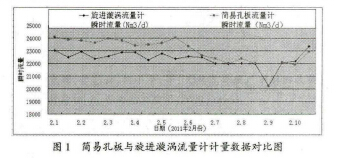

　　筒易孔板流量計應用情況2010年應用初期，本廠在某 區塊選取6 口單井先后開展了簡易孔板流量計與旋進漩渦流量 計性能應用對比，通過與井口串聯的智能旋進漩渦流量計數據 比對,二者偏差較小,平均約為2.6 %，為簡易孔板的推廣應用提 供了數據支持,兩臺流量計計量數據對比如圖I所示。

　　簡易孔板流量計優化改進2011年，針對在應用過程中 發生過弓I壓管凍堵造成無法計量的問題，對簡易孔板流量計引 壓管進行了改造，引壓管做的粗而短（018 mm),取壓閥用球 閥取代針閥，并選擇垂直向上安裝，有效地預防了引壓管凍 堵問題。并在桃2區塊安裝了 46套簡易孔板流量計進行性能 考察。



　　分別選取產氣量在0.5萬m3、1.0萬trr\2.0萬m3的單井進行 應用情況統計，發現簡易孔板流量計在產氣量0.5萬m3以下時， 由于單井帶液量大、含固體雜質多等原因,對計量影響較為嚴重， 計量數據波動幅度大;而氣量在0.5萬m3以上的時候運行較為平 穩,計量準確,接近核產氣量;從流量計現場計量數據準確性看

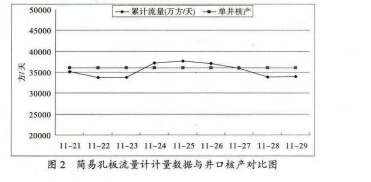

　　出,簡易孔板流量計量準確，跟核產氣量平均偏差3.43 %，接近井 口核產氣量，簡易孔板流量計與核產氣量對比如圖2所示。

　　簡易孔板流量計應用結論經過近2年的跟蹤試驗,通 過合理優化、簡化簡易孔板計量裝置和儀表選型,使流量計的計 量精度得到了基本保證，且運行穩定、價格相對便宜、維護管理 較為簡單，基本可以滿足現場的實際需要。



　　根據以上簡易孔板的計量特性,建議產液量少、配產氣量在 0.5萬m3/d以上的單井適用簡易孔板流量計;針對帶液量大、氣量較小的單井，由于單井帶液量大、含固體雜質多等原因,對孔 板易造成磨損，氣量較小對單井孔板孔徑太小,影響開井速率， 以上兩類單井不適合安裝簡易孔板。



　　2.3井口氣液兩相流量計應用情況



　　由于蘇里格氣田應用的旋進游渦流量計、簡易孔板流量計 均為單相流量計,無法計量井口產液量，給氣井(特別是重點 井）的動態分析及精細管理帶來了困難，而現有的氣液在線 計量裝置成本高,制約了其推廣應用。針對以上問題,開展了 以孔板噪音法計量為原理的天然氣氣液兩相在線流量計應用 試驗研究。



　　氣液兩相流量計主要技術特點天然氣氣液兩相在線計 量裝置主要由孔板、差壓變送器、壓力變送器、流量積算儀及計 量直管段組成。其特點是結構簡單、使用方便、測量范圍寬，沒有 可動部件，維護周期較長、可實時動態監測單井產氣產液數據’ 為重點試驗井的排水采氣效果評價提供可靠依據。

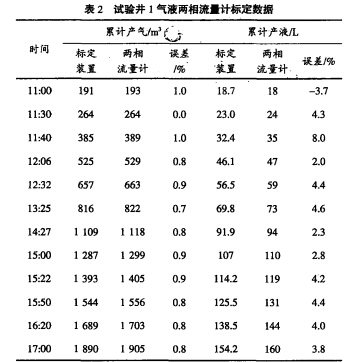

　　氣液兩相流量計應用情況2012年,在蘇里格氣田井口 共安裝應用了 17臺氣液兩相流量計,在使用過程中，選取了試驗井1及試驗井2兩口排水采氣井的氣液兩相流量計,對其 計量精度進行了現場標定,試驗井1標定氣量平均計量誤差在1 %以內，液量平均計量誤差在5 %以內；試驗井2平均 誤差小f .3 %，液量計量平均誤差小于10 %,其標定數據如 表2所示。

　　從以上數據可看出,氣液兩相流量計可提供準確的產氣、產 水資料,滿足氣田單井粗略計量的要求。



　　2.3.3氣液兩相流量計優化改進氣液兩相流量計在運行過程 中,主要發現了以下問題：



　　由于液量波動較大時，為保證液量計量精度,需根據氣 井產量變化范圍選擇合適孔板，確保孔板前后差壓大于差壓表 量程10 %o



　　數據上傳與井口 RTU程序通訊不穩定,對通訊程序進 行了優化完善，通訊問題得到了解決。



　　氣液兩相流量計應用建議由于氣液兩相流量計可同時 測量井口產氣、產液量的優點，給氣井的動態分析和精細管理提 供有效決策,以及較髙的性價比,決定了氣液兩相流量計在蘇里 格氣田具有較好的應用和發展前景。



　　3.井口流量計量面臨的主要困難



　　由于蘇里格氣田單井配產低、遞減快,且氣井開井瞬時流量 大、穩定生產流量小,導致井口流量計穩定可靠運行面臨較大困 難二圭賽體織：



　　3.1氣井產能變化帶來的困難



　　氣井建設中，單井基本配置為DN50型智能流量計(高產氣 井或叢式井組除外)。而隨生產時間增長,大量氣井產量已遞減 至流量計量程下限(尤其低于5 000 m3/d時)而無法計量。



　　3.2生產模式變化帶來的影響



　　由于氣井冬、夏季生產運行壓力不同,流量計量程范圍也不 相同。因此,對于部分低產氣井(產量接近于流量計下限量程)而 言,將因夏季生產(高壓、高下限量程)而無法計量，影響著現場 的生產管理。



　　3.3氣井開井帶來的影響



　　受井下節流技術的影響，氣井開井瞬時流量大(為正常配產 流量的數倍），因此在流量計配置上，既要重點保障常規流量下 的準確可靠計量,同時又必須兼顧短時(約1~2 h)大流量計量要 求，客觀上難度較大。



　　4.結論



　　由于蘇里格氣田單井生產的特殊性,井口天然氣成份復雜、 流態多變,且無法改善，為保證儀表準確、穩定、可靠工作，因此 只能選用適應性相對較好的流量計并進行粗略計量，從現場應 用情況來看，較之其它流量計，智能旋進漩渦和簡易孔板流量 計、氣液兩相流量計較為適合蘇里格氣田生產實際。
