摘 要: 針對超聲波流量計測量精度易受溫度影響問題, 利用標準桿進行溫度補償, 避免了溫度變化對測量精度的影響。 對流量計的硬件電路進行分析和設計, 發射電路利用 555 多諧振蕩器, 產生 40 kHz 的超聲波, 接收電路對回波信號進行一系列處理, 通過對接收信號進行放大、濾波、檢波、比較器反轉, 產生中斷信號, 軟件設計實現回波信號振蕩的消除。 實踐表明, 該裝置具有計量準確、運行可靠、價格低廉特點。

  由于超聲波其指向性強, 能量消耗緩慢, 傳播距離較遠,檢測手段精度高 , 價格低廉 ,檢測迅速方便等特點,超聲波在測距和流量等測控系統的研制上得到了廣泛的應用。研制的無接觸式超聲波流量計可應用在經明渠排放的工業污水流量檢測。由于接觸式測量存在傳感器受腐蝕和損壞等問題, 因此非接觸式測量技術將具有更大的應用潛力。該儀器具有溫度補償,用標準反射桿做基準進行校正, 可提高該儀器的測量精度。

1、測量原理：
 明渠流量計中使用***多是堰式流量計和槽式流量計^[ 1] ,通過測出堰槽內堰頂水頭高度 h , 采用流量計算公式(1)、(2)可得到流量。湯姆森公式:


h 的適用范圍在 0 .06 ～ 0 .381 m 。
 超聲波測距原理^[ 2] :超聲波在標準氣壓下, 超聲波在空氣中的傳播速度為 c , 因此只要測定超聲波從發送到接收的傳播時間就可以計算出兩者之間的距離。
  s = ct / 2 (3)超聲波在空氣中的傳播速度為 c ,0 ℃時的傳播速度為 331 m/s ,25 ℃時為 347 m/s ,其與環境 θ(℃)的關系如(4)式所示。c = 331 .4 +0 .61θ (4)由于超聲波的聲速受到溫度 、濕度和其它環境因素的影響[ 2],如果測距精度要求很高,則應通過溫度補償?shù)姆椒右孕Ｕ? 為了補償環境條件影響, 設計了固定參比(標準桿), 以補償環境條件的影響 。
  通過標準桿進行溫度 、濕度等補償后,水位與超聲波的速度無關,提高超聲波測距精度 。
  超聲波傳感器安裝在堰槽上方 ,如圖 1 所示, 由單片機激勵探頭中壓電晶體發射超聲波信號, 并在發射時刻同時啟動單片機內部定時器開始計時 , 該超聲波信號在空氣中傳播 ,遇到標準桿處,其中一部分產生第 1 次反射回波, 而其余部分繼續在空氣中傳播 。反射部分反方向傳播, 進入探頭 ,引起探頭晶片振蕩,產生聲能—機械能—電能轉換 ,使探頭輸出第 1 個電信號, 引起單片機第 1 次中斷。而在空氣中繼續傳播的超聲波到達水面時 ,在氣液交界面產生第 2 次反射回波 ,反射回波反方向傳播反射到壓電晶體上 ,使探頭輸出另一個電信號,引起單片機的第 2 次中斷。在中斷程序里, 分別讀取定時器的計數值 ,即為探頭從發射到接收標準桿和水面的反射回波的傳播時間 t1 和 t , 根據公式(5)可算出探頭到液面的高度 H 。
  H = H 1 t/ t1 (5)h = H 2 -H -ha (6)式中 ,h 堰頂水頭 ,ha 為堰高 , H 為探頭到液面的距離, H2 為探頭到堰底的距離。式中 t 為傳感器至液面的超聲波傳播時間, t1 為傳感器至標準反射體之間的超聲波傳播時間, H1 為探頭到標準桿的距離 ,H 為探頭到液面的距離 。

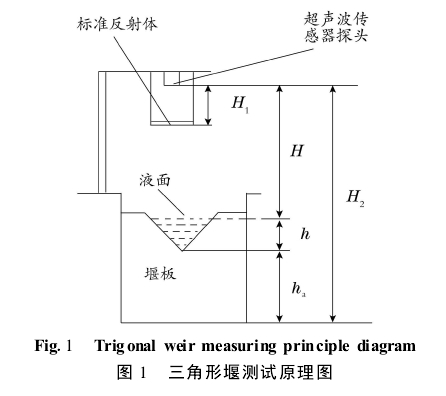

圖 1 　三角形堰測試原理圖

2 、系統硬件的構成：
　超聲波流量計由超聲波發射電路 、接收電路 、電源 、探頭等構成,如圖 2 所示 。

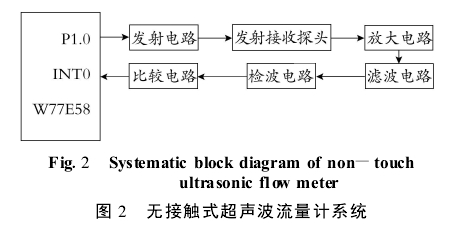

圖 2 　無接觸式超聲波流量計系統

　W77E58 單片機是 Winbond 公司生產的高速單片機 ,與傳統的 8052 系列單片機相比, 其機器周期僅包含 4 個時鐘周期 , 執行指令速度是 8052 的1 .5 ～ 3 倍 , 晶體頻率可達到 40 M H z , 有 3 個 16 位的定時器/計數器 ,用做定時器時 ,可對 4 個時鐘周期計數 ,其定時時鐘為 10 M Hz , 測量時間的分辨率為 0 .1 μs 。而 A T89C52 的晶振頻率為 24 M Hz ,它的定時頻率為 2 MHz , 測量時間分辨率為 0 .5 μs 。因此利用 W77E58 可提高測量時間的精度。它是本系統的核心,控制超聲波發送電路發射超聲波 ,記錄超聲波從發射到接收反射回波的時間 , 根據公式(1)和(2)計算出探頭到液面的高度。

2 .1、超聲波發送電路和接收電路：
2 .1 .1 、超 聲波 發送電 路的設計：
　由單 片機W77E58 的 P1 .0 管腳產生同步脈沖 , 該同步脈沖作用至由 555 定時器接成的多諧振蕩器 , 使振蕩電路產生 40 k Hz 的脈沖方波, 經功放加至超聲波探頭 , 由逆壓電效應探頭產生頻率為 40 k Hz 的超聲波[ 3]。
  用 555 定時器接成的多諧振蕩器來驅動超聲波發射傳感器 ,如圖 3 所示, 555 定時器外接電阻 R1 ,R2 和電容 C1 構成的多諧振蕩電路 。 振蕩頻率 f 主要取決于電阻 R 1(包括電位器的阻值)、R2 和電容C1 , 當 R1 , R2 和 C1 固定時 , 改變電位器的阻值就可調節振蕩頻率 , 使之與換能器的 40 k Hz 固有頻率一致,振蕩幅度由電源電壓來決定,為保證 555 定時器具有足夠的驅動能力 , 采用 +12 V 電源 。
　頻率為 :f =1 .43/[ (R1 +Rp +2R 2)C1] (7)　　但是輸出的矩形波是不對稱的, 占空比為:q =(R1 +R p +R2 )/(R1 +Rp +2R2 ) (8）。

2 .1 .2 、超聲波接收電路的設計：
　超聲波在空氣中傳播遇參比面(標準桿)產生第 1 次反射回波 ,在氣液交界面處產生第 2 次反射回波, 兩次回波分別在壓電晶體上 ,產生聲能 -機械能 -電能轉換,使探頭輸出電信號,此電信號僅 50 ～ 100 m V , 且伴隨一定的噪聲[ 4],因此接收電路主要功能是信號的放大, 抑制噪聲,提高信噪比[ 5]。在此超聲波接收電路前兩極放大器[ 6]選用 OPA37 ,后一級選用 AD811 , 前兩極之間外接 RC 電路組成高通濾波器, 后兩級之間外接選頻電路, 有效地抑制噪聲。反射的電信號(50～ 100 m V)經接收板接收放大 、倍壓及檢波后 ,在探頭距液面 880 mm 時 , 已達到 17 .3 V ,輸出信噪比15 .78 , 比較理想 。

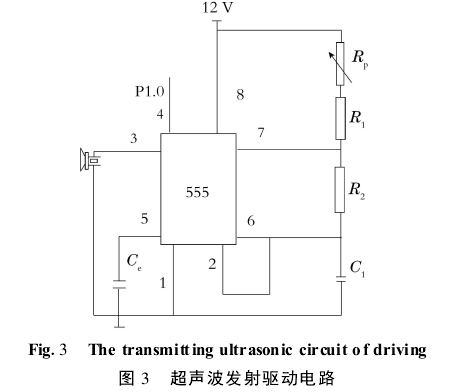

圖 3 　超聲波發射驅動電路

  當 P1 .0 由低變高時, 開始發射, 并立即啟動定時器 T1 計時 。接收到的兩次電信號經接收電路進行三級放大、比較器比較(門坎電壓設置是為了去掉噪聲電壓),開關電路送回單片機作為外中斷 IN T0的觸發信號 , 引起 CPU 兩次中斷[ 7]。在中斷程序里,分別讀取定時器的計數值 ,即為探頭從發射到接收標準桿和水面的反射回波的傳播時間。在常溫下,聲音在空氣中的傳播速度可依據(4)式計算出為340 mm/ ms 。選用 5 個 40 k H z 脈沖方波 120 μs的發射脈沖寬度 。

2 .2、發射回波和標準桿反射回波振蕩的消除：
　標準桿的反射回波將有 60 μs 的震蕩[ 8],對于這些震蕩必須消除 ,只用反射回波的第 1 個脈沖 ,采用的方法是單片機發射超聲波, 立刻啟動定時器計時 ,當計時時間 T <60 μs 時 ,回波信號的通道關閉,關閉中斷,當 T >60 μs ,采集回波信號的通道打開,開中斷 ,準備接收標準桿的中斷 , 進入桿中斷后, 讀取定時器計數值 , 采集回波信號的通道關閉 , 關中斷 ,當 T <60 μs , 采集回波信號的通道打開 , 開中斷 ,準備接收水面中斷后, 停止定時器計時 ,并讀取定時器計數值 t1 。

3、實驗結果：
  精度問題是我們研制流量計時一直關心的, 系統中單片機的晶振頻率為 40 M Hz ,經過四分頻后,機器周期為 0 .1 μs 。因此 ,該系統的***小時間分辨率是一個機器周期即 T =0 .1 μs ,所測液位的***小分辨率為 L =TV =0 .074 mm 。表 1 為該流量計[ 9]的實測數據 。
  標準流量由電磁流量計給出 ,實驗結果證明 :測量誤差均小于 1 %。

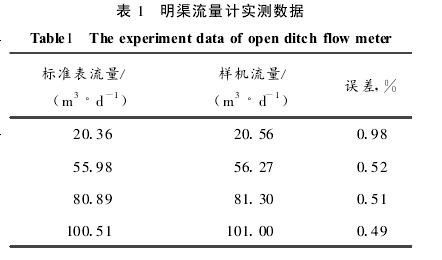

表 1　明渠流量計實測數據

4、結束語：
  該流量計在硬件設計上進行溫度 、濕度補償 ,對反射信號進行了濾波, 放大, 與檢波處理 , 在軟件上對采集數據進行求平均值的處理, 有利于測量精度的提高[ 10]。
