摘 要：在冶金、化工等行業中儀表專業經常用到V錐流量計。V錐流量計具有自清潔功能，不會在管內形成流體中的顆粒、殘渣、凝結物沉積的滯留區域，適用于臟污流體的流量測量，其性能大大降低了在生產中的安全隱患和檢測數據的誤差率。現對其安裝、調試工藝進行應用分析，以便更好的用于生產。

前言：
 流量測量方法的儀表種類繁多，可供工業使用的儀表種類達60多種。錐形管的特殊結構，有效的消除了目前在用孔板、噴嘴的性能缺陷，使之在使用過程中不存在類似孔板等節流件的銳緣磨蝕與積污問題，并能對節流前管內流體速度分布梯度及可能存在的各種非軸對稱速度分布進行非常有效的流動調整（整流），從而能實現高度與高穩定性的流量測量。錐形管流量計可用于對各種液體、氣體和蒸汽的測量，是標準孔板等傳統節流式儀表的理想換代產品，為改善目前的工業、能源計量效果，提供了一項有效、可靠的計量手段。

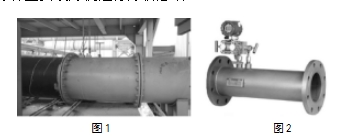

 V錐流量計由V錐傳感器和差壓變送器組成。有分體型安裝（如圖1）和一體型安裝兩種結構V錐流量計（如圖2）。這兩種安裝形式工作原理相同，本文以分體型安裝為例進行分析總結。

 V錐傳感器有多種類型：法蘭型（如圖3），廣泛地應用于市政、電力、化工、石油化工、冶金等行業的流量測量，他幾乎適用于所有氣體、液體介質。直接焊接型，應用于輸油管、輸氣管、蒸汽管網、高壓工藝管線；夾持型法蘭端面對夾，應用于液體，氣體，蒸汽。其取壓方式有：插焊式、法蘭式、螺紋式。

  V錐流量計利用V錐體在流場中產生的節流效應，通過差壓變送器檢測上下游壓差來測量流量。

2.2、安裝要點：
2.2.1、在安裝前，必須檢查流量計裝箱清單，對照廠家計算書檢查V錐流量計的開孔和差壓變送器的量程，其次就是要保證現場安裝時前3倍管道直徑、后1倍管道直徑的長度。
2.2.2、正確使用密封墊，使用合適規格的螺桿螺帽、彈簧墊，對稱均力逐步上緊。
2.2.3、可水平、垂直、或傾斜安裝，應保證管內充滿介質流體。導壓管長度保證10米以內。
2.2.4、測量蒸汽介質流體時，冷凝器安裝必須比差壓變送器高，導壓管高度一致。

3、差壓變送器：
 差壓變送器（如圖4）主要由測壓元件傳感器、模塊電路、顯示表頭、表殼和三閥組等組成。在工業自動化生產中，差壓變送器用于壓力壓差流量的測量，得到了非常廣泛的應用，在自動化控制系統中發揮著重要的作用。

3.1、工作原理：
 差壓變送器利用來自雙側導壓管（高壓管和低壓 管）的差壓直接作用于變送器傳感器雙側隔離膜片上，通過膜片內的密封液傳導至測量元件上，測量元件將測得的差壓信號轉換為與之對應的電信號傳遞給轉換器，經過放大處理變?yōu)闃藴孰娦盘栞敵觥?/p>

3.2、安裝方法：
  V錐流量計測量裝置的安裝涉及到取樣管、V錐傳感器、連通管、截止門、變送器的選型、材質、安裝尺寸等諸多方面。對于不同的測量對象和要求，安裝方法各不相同，完全可以按照設計要求進行?，F(xiàn)僅從正負取壓管和變送器的連接方式進行分析。
