分體式電磁流量計
一、產品簡介：
SKLDF型分體式電磁流量計測量原理與電磁流量計一樣都是是基于法拉第電磁感應定律，分體型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制；適用于導電液體的總量計量。
二、產品特點：
1、可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
2、采用16位嵌入式微處理器，運算速度快，精度高；
3、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
4、超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
5、全漢字菜單操作，使用方便，操作簡單，易學易懂；
6、高清晰度背光LCD顯示；
7、具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
8、內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
9、具有RS485或RS232數字通訊信號輸出
10、具有電導率測量功能，可判別傳感器是否空管；
11、恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
12、具有自檢與自診斷功能；
13、采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
14、儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
三、技術參數：
精度等級：±0.5％、±1％
襯里材質：聚氨脂、氯丁橡膠、聚四氟等
電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等
連接方式：法蘭夾裝、法蘭連接等
介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）
公稱壓力：1.0Mpa～32 Mpa
防護等級：IP65、IP68
防爆標志：ExdiiBT4
工作電壓：220VAC、24VDC
四、產品選型
|
型號 |
口徑 |
|
||||||||
|
SKLD |
10~2600 |
|||||||||
|
|
|
代號 |
安裝形式 |
|
||||||
|
Y |
一體式 |
|||||||||
|
F |
分體式 |
|||||||||
|
|
代號 |
轉換器型號 |
||||||||
|
ZA |
圓形 |
|||||||||
|
ZB |
方形（僅適用于分體式） |
|||||||||
|
|
代號 | 供電形式 | ||||||||
| AC |
（交流）220V AC 50Hz(90~245V AC 50Hz) |
|||||||||
| DC |
（直流）24V DC (20~36V DC) |
|||||||||
| LD |
鋰電池供電（不帶信號輸出） |
|||||||||
| 代號 | 輸出信號 | |||||||||
| I.4 | 4~20mA | |||||||||
| f | 頻率 1KHz | |||||||||
| Rs | 串行通訊（485） | |||||||||
| C | 控制輸出 | |||||||||
|
|
代號 |
防爆要求 |
||||||||
|
N |
無防爆 |
|||||||||
|
EX |
防爆（僅適用于分體式） |
|||||||||
|
|
代號 |
介質溫度 |
||||||||
|
T1 |
≤65℃ |
|||||||||
|
T2 |
≤120℃ |
|||||||||
|
T3 |
≤180℃(僅適用于分體式） |
|||||||||
|
|
代號 |
內襯材質 |
||||||||
|
NE |
氯丁橡膠（≤65℃） |
|||||||||
|
PVC |
聚氯乙烯（≤70℃） |
|||||||||
|
PTFE |
聚四氟乙烯（≤180℃） |
|||||||||
|
|
代號 |
電極材質 |
||||||||
|
316L |
不銹鋼 |
|||||||||
|
HC |
哈氏合金C |
|||||||||
|
HB |
哈氏合金B(yǎng) |
|||||||||
|
Ti |
鈦 |
|||||||||
|
Ta |
鉭 |
|||||||||
| Pt |
鉑 |
|||||||||
|
分體式電磁流量計廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
工作原理
分體式電磁流量計流量顯示 4行中文液晶，直接顯示正反向流量及百分流量、流速等數據
精度等級 優于0.5% 參數設置 通過面板上的按鍵或直接設置各項參數：流量顯示單位、輸出信號量程 及脈沖當量值、零點調整、阻尼時間等 輸出信號 電流輸出 4-20mA 頻率輸出 有源脈沖：高電平≥20V 低電平≤0.5V 負載電流≤20mA 無源脈沖：高電平=外接電源-1V(外接電源電壓應≤30V) 低電平≤0.5V 負載 電流≤50 mA 通訊接口 RS485 防護等級 IP65 防爆等級：Exd(ib)ibqIIBT5 工作電源 直流24V或交流220V
技術參數
◆公稱通徑：DN6-DN2200
◆測量介質：各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6-4.0MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
◆橡膠材質襯里≤65℃
◆儀表精度：管道式0.5級、1.0級；
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
◆分 離 型： 傳感器IP68(水下5米，僅限于橡膠襯里)
◆轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485 、RS232 、Hart和Modbus等數字通訊信號輸出
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆***大功耗：≤10VA

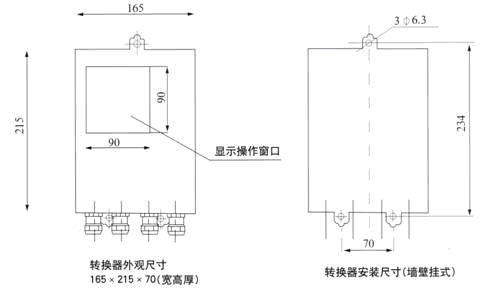

分體型轉換器安裝尺寸

襯里材料的選擇
應根據被測介質的腐蝕性 、磨損性及溫度來選擇。硬/軟橡膠可耐一般的弱酸、堿的腐蝕，耐溫65℃，軟橡膠油耐磨性，聚四氟乙烯幾乎能耐出磷酸以外的強酸、堿腐蝕，介質溫度可達130℃，但不可磨損。聚氨酯橡膠有較好的耐磨損，但不耐酸、堿腐蝕，耐溫度性較差，介質溫度小于65℃.參考表如下：
|
