防爆型電磁流量計概述：

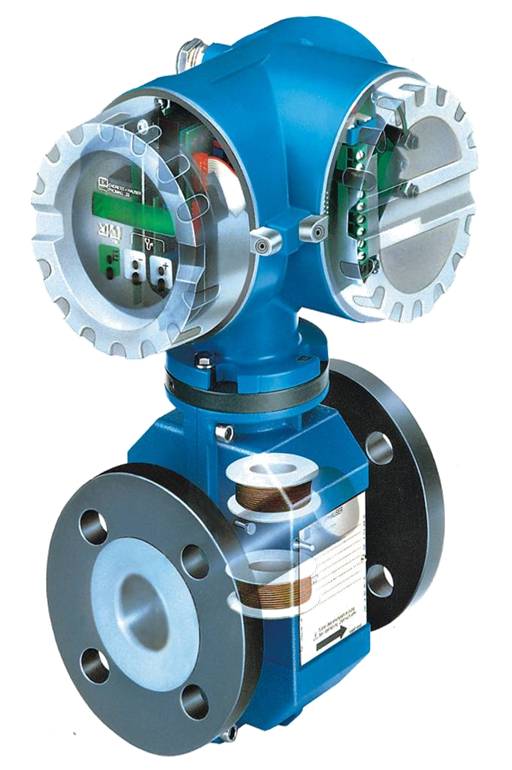

HY-LDE系列智能防爆型電磁流量計測量原理是法拉第電 磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等 強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
|
【防爆型電磁流量計的參數說明】 |

防爆型電磁流量計概述：HY-LDE系列防爆型電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵 磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、 紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 | 產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

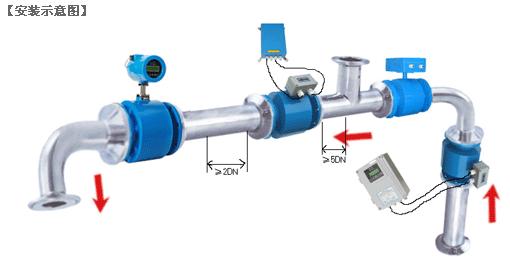

２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN100000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能； | 主要技術數據：
整機和傳感器技術數據
執行標準 | JB／T 9248—1999 | | 公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、 800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | | ***高流速 | 15m／s | | 度 | DNl5～DN10000 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | | DN10000—DN100000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | | 流體電導率 | ≥5uS／cm? | | 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | | DNl5～DN10000 | DNl5～DN10000 | DN10000～DN100000 | DN10000～DN100000 | 特殊訂貨 | | 環境溫度 | 傳感器 | —25℃—十60℃ | | 轉換器及一體型 | —10℃—十60℃ | | 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA | | ***高流體溫度 | —體型 | 70℃ | | 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | | 聚氨酯襯里 | 80℃ | | 聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | | 聚全氟乙丙烯(F46) | | 加網PFA | | 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | | 電極刮刀機構 | DN10000—DN100000 | | 連接法蘭材料 | 碳鋼 | | 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | | 進口保護法蘭材料 | DN10000—DNl50 | 不銹鋼1Crl8Ni9Ti | | DN10000～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | | 外殼防護 | DNl5～DN100000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | | 其他傳感器、——體型流量計和分離型轉換器 | IP65 | | 間距(分離型) | 轉換器距離傳感器一般不超過100m |
|
轉換器技術數據
電源 | 交流 | 85—265V，45—400Hz | | 直流 | 11—40V | | 操作鍵和顯示 | 按鍵式 | | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程； | | 3行LCD寬視角、寬溫、帶背光顯示； | | 第1行顯示流量值； | | 第2行顯示流量單位； | | 第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
| | 磁鍵式 | | 2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； | | 2行LCD寬視角、寬溫、帶背光顯示： | | 第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | | 第2行：顯示流量。 |
| | 內部積算器 | 正向總量、反向總量及差值總量。 | | 輸出信號 | 單向模擬輸出 | | 全隔離，負載≤600D．(20mA時)； | | 上限：0—21mA可選，每檔lmA； | | 下限：0—21mA可選，每檔1mA； | | 正、反向流量輸出方式編程。 |
| | 雙向模擬輸出 | 下限限制為?；?mA，其他同單向模擬輸出。 | | 雙向脈沖輸出 | | 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz； | | 方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； | | 無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 |
| | 雙路報警輸出 | | 可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； | | 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) |
| | 數字通訊 | | RS232，RS485，HART |
| 襯里的選擇
襯里材料 | 主要性能? | ***高介質溫度 | 適用范圍 | | —體型 | 分離型 | | | 聚四氟乙烯（F4) | 是化學性能***穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。2、衛生類介質。 | | 聚全氟乙丙烯（F46) | 同F(xiàn)4，耐磨性、抗負壓能力高于F4。 | 同上 | | | 聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | | | 聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | | 聚氨酯橡膠 | 1、耐磨性能極強。
2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇
法蘭種類 | 適 用 范 圍 | | 接地法蘭(或接地環) | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 | | 進口保護法蘭 | 當介質有強磨損性時選用。 |

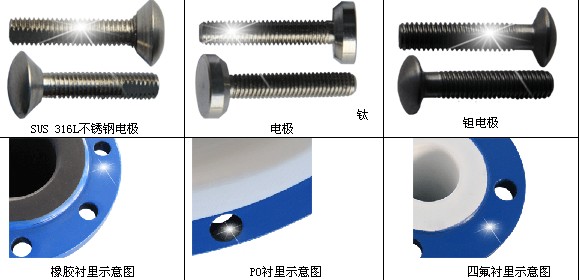

| 電極的選擇
電極材料 | 耐蝕及耐磨性能 | | 不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 | | 哈氏合金B(yǎng) | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 | | 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 | | 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 | | 鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 | | 鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于王水和銨鹽。 | | 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 | | 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
|
HY-LDE系列電磁流量計儀表選型
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，較低流速應不小于0.2m/s，***高應不大于8m/s。若介質中含有固體顆粒，常用 流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高 測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h）D:管道內徑V：流速（m/h）
電磁流量計的量程Q應大于預計的***大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。 ◆HY-LDE系列電磁流量計參考流量范圍
口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h | | φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 | | φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 | | φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 | | φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 | | φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 | | φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 | | φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 | | φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 | | φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 | | φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 | | φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 | | φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 | | φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 | | φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
HY-LDE系列智能電磁流量計選型譜 型號 | 口徑 | | HY-LD | 15~2600 | | | 代號 | 安裝形式 | | Y | 一體式 | F | 分體式 | | 代號 | 轉換器型號 | ZA | 圓形 | ZB | 方形 | | 代號 | 輸出信號 | I.4 | 4~20mA | f | 頻率 1KHz | Rs | 串行通訊（485） | C | 控制輸出 | | 代號 | 防爆要求 | N | 無防爆 | EX | 防爆（僅適用于分體式） | | 代號 | 介質溫度 | T1 | ≤65℃ | T2 | ≤120℃ | T3 | ≤180℃(僅適用于分體式） | | 代號 | 內襯材質 | NE | 氯丁橡膠（≤65℃） | PTFE | 聚四氟乙烯（≤189℃） | PVC | 聚氯乙烯（≤70℃） | | 代號 | 電極材質 | 316L | 不銹鋼 | HC | 哈氏合金C | HB | 哈氏合金B(yǎng) | Ti | 鈦 | Ta | 鉭 |
|
