　　阿牛巴流量計（又稱笛形均速管流量計和托巴管流量計）屬于差壓式流量計。阿牛巴流量計是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。設計理論符合伯努力方程原理，并可用JJG／640－90規程進行檢驗。

廠家價格：

價格	¥ 680.00~7800.00元
起批量	≥1 臺

是否進口	否	加工定制	是	品牌	華云
型號		類型	差壓式流量計	測量范圍	99999（m3/h）
精度等級	1.5	公稱通徑	1000（mm）	適用介質	蒸汽、液體、氣體
工作壓力	1.6（MPa）	工作溫度	350（℃）

　　阿牛巴流量計的用途及特點

　　阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品?？蓮V泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。

　　1、獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重復性（±0.1%）。

　　2、阿牛巴流量計的外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有***高強度，也便于選用耐高溫，耐腐蝕的材料。

　　a、蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。

　　b、適用于方形或矩形管道。

　　c、對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。

　　d、均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。

　　e、無流量系數飄移，長期穩定。

　　f、提供直觀的共振驗算，確保長期穩定運行。

　　g、壓損小能耗低，節能效果顯著

　　h、安裝簡便節省人工，價格低交貨迅速（1周）

　　阿牛巴流量計的主要技術指標

　　1、適用于測量液體、氣體和蒸汽的流量

　　2、準確度為被測實際流量值的±1%

　　3、測量的重復性為±0.1%

　　4、流量的量程比，典型的為了10：1（差壓值100：1）

　　5、***高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件）

　　6、***高工作壓力達400Bar（40MPa）

　　7、***高粘度為500 cp

　　8、要求上下游直管段的長度較短

　　9、標準不銹鋼牌號

　　10、長期精度不受磨損的影響

型譜

型譜								說明
SKANB-								節流裝置
安裝形式	M							螺紋
	F							法蘭
本體材質		1-						碳鋼
		2-						不銹鋼
		3-						耐高溫材質
測量管徑			50-					DN50
			65-					DN65
			80-					DN80
			100-					DN100
			125-					DN125
			150-					DN150
			200-					DN200
			225-					DN225
			250-					DN250
			300-					DN300
			350-					DN350
			400-					DN400
			450-					DN450
			500-					DN500
			600-					DN600
			800-					DN800
			900-					DN900
			1000-					DN1000
工作壓力				1				0.6 MPa
				2				1.6 MPa
				3				2.5 MPa
				4				4.0 MPa
				5				6.4 MPa
				6				10.0 MPa
工作溫度					1			120℃以下
					2			220℃以下
					3
介質類型						LC		干凈液體
						GC		清潔氣體
						LT		易臟液體
						GT		易臟氣體
						VM		飽和蒸汽
						VH		過熱蒸汽
附件							00	不帶附件
							01	僅帶差壓變送器
							10	僅帶流量積算儀
							11	帶差壓變送器和流量積算儀

阿牛巴流量計概述

　　HD-LGA均速管亦稱阿牛巴、笛管。均速管是在皮托管測速原理的基礎上發展而來的，由于壓損小、制造成本低、安裝維護方便，各國都有廣泛適用。

阿牛巴流量計原理

　　均速管的測量原理是將整個圓截面分成多個單元面積相等的圓環(中間為圓)。均速管的檢測桿是一根中空的金屬管。

阿牛巴流量計適用范圍　　

　　1、公稱直徑：25mm≤DN≤6000mm

　　2、公稱壓力：PN≤25MPa

　　3、介質溫度：t≤650℃

　　4、精度等級：1級，1.5級，2.5級

阿牛巴流量計結構形式

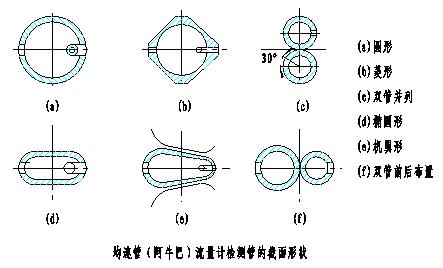

　　均速管是檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。檢測桿的截面形狀見下圖：

阿牛巴流量計理論基礎

　　均速管流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

　　它的流量計算公式為：

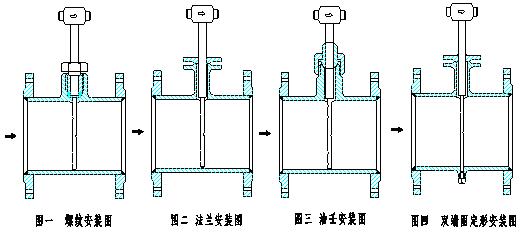

阿牛巴流量計的幾種安裝方式

阿牛巴流量計安裝要求

　　1、安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。序號上游側局部阻力件形式上游側下

序號	上游側局部阻力件形式	上游側			下游側
		無整流器		有整流器
		與檢測桿在同一平面內	與檢測桿不在同一平面內	有整流器
1	有一個90°彎頭或三通	7D	9D	6D	3D
2	在同一平面內有兩個90°彎頭 * *	9D	14D	8D	3D
3	在不同一平面內有兩個90°彎頭 * *	19D	24D	9D	4D
4	管道直徑改變（收或擴）	8D	8D	8D	3D
5	部分開啟的閘閥、球閥或其它節流閥	24D	24D	9D	4D

注：*D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

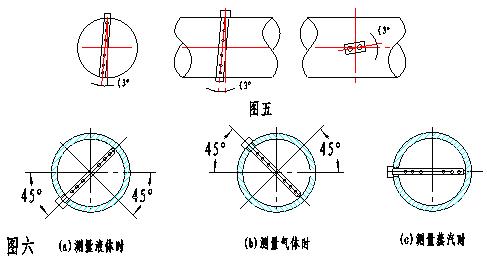

　　2、檢測桿插入位置的角度允許偏差范圍見圖五。

　　3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內;測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內;測量蒸汽時檢測桿應水平插入，見圖六：

　　4、管道上開孔尺寸Φ40。

　　5、補償用壓力變送器在前直管段上，溫度變送器(或鉑電阻)裝在后直管段上距離節流裝置2D處。
