焦?fàn)t煤氣流量計
廠家價格：1000-20000元 （焦?fàn)t煤氣流量計價格主要取決于管道口徑大小，和精度要求）
廠家參數：
公稱通徑：DN25-DN1600（大于DN1600的口徑也可以做）
被測介質：焦?fàn)t煤氣，煤氣，高爐煤氣，轉爐煤氣等
基本誤差：±0.5%，±1.5%，±2.5%
工作壓力：≦26.0 MPa
被測介質溫度：＜550℃
直管段要求：上游0-3D，下游0-1D
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
廠家參數：
公稱通徑：DN25-DN1600（大于DN1600的口徑也可以做）
被測介質：焦?fàn)t煤氣，煤氣，高爐煤氣，轉爐煤氣等
基本誤差：±0.5%，±1.5%，±2.5%
工作壓力：≦26.0 MPa
被測介質溫度：＜550℃
直管段要求：上游0-3D，下游0-1D
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
產品概述：

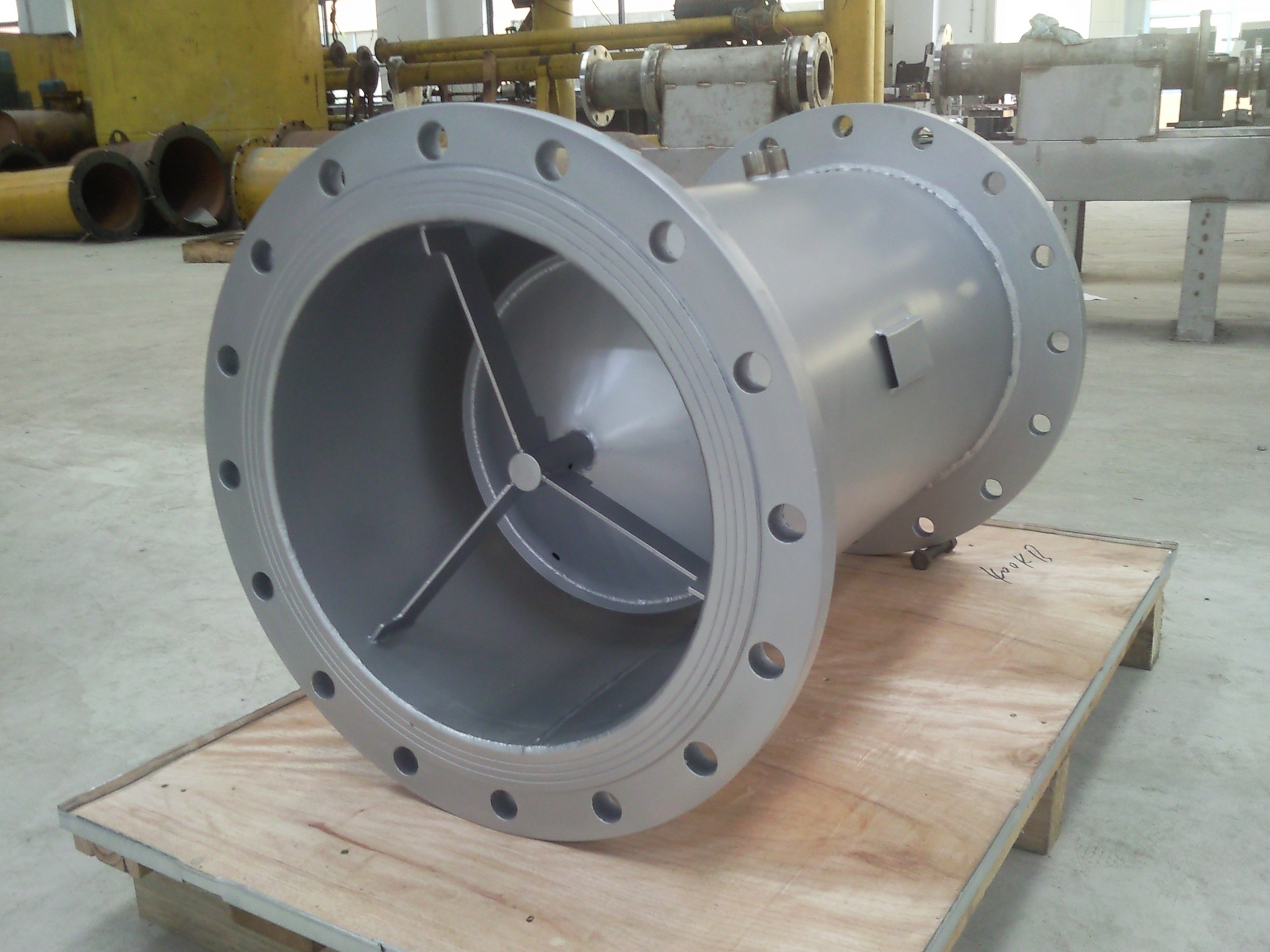

焦?fàn)t煤氣流量計主要用V錐流量計進行計量，因?yàn)榻範t煤氣有雜質，一般的流量計會產生堵塞現象，只有V錐流量計本身的工作原理具有清除雜質的功能，所以被用作計量焦?fàn)t煤氣是***理想的流量計。
焦?fàn)t煤氣流量計主要用V錐流量計進行計量，因?yàn)榻範t煤氣有雜質，一般的流量計會產生堵塞現象，只有V錐流量計本身的工作原理具有清除雜質的功能，所以被用作計量焦?fàn)t煤氣是***理想的流量計。
V錐流量傳感器及流量計是我公司采用國外技術設計生產的一種新型流量測量裝置，其基本原理也是差壓式，但突破了傳統差壓式流量計的許多局限性，利用同軸安裝在管道中的節流體，所不同的是，普通節流裝置的***小流通截面為圓形，而V錐流量傳感器及流量計的***小流通截面為環形。當流體流經懸掛在管道端達到***大，在V錐的游處形成一個低壓端，從而在V錐前后產生差壓，通過對差壓的測量達到對流量的測量。
由于V錐流量傳感器及流量計節流件的獨特結構，流體在管道內不是急劇收縮，流體壓力的變化是比較平穩的，差壓信號更加穩定，能保證流量，特別是小流量的測量。同時，由于懸掛軸心與錐形體結構，使其具有自清潔功能避免贓物介質粘附堆積。非常適用液體中含氣，氣體中含水以及液體或氣體含有固體測量焦?fàn)t煤氣、高爐煤氣、天然氣、煙道氣、液化石油氣等有機氣體及原料油、漿液等高粘度，臟污介質具有獨特的優勢。
V錐流量傳感器及流量計廣泛地應用于石油、化工、天然氣、煤氣，礦冶、鋼鐵、
電力、水利、給排水、造紙、制糖、制藥、釀造、飲料、紡織、印染、化纖、環保和市政工程等行業的計量與過程測量。
?
工作原理：
工作原理：

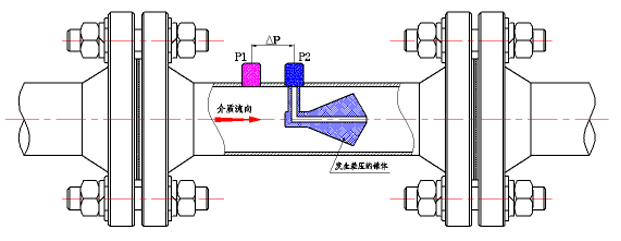

V型錐流量計和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P1，在介質通過錐體的節流區時，速度會增加，壓力會降低為P2，如圖所示，P1和P2都通過取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
性能及特點
●產生更加穩定的差壓信號，更加準確小流量的測量孔板的差壓是通過中間開孔的節流件，讓流體逐漸收縮，流動平緩地發生改變，這樣減弱了流場中壓力波動的幅值，產生的差壓信號更加穩定，能分辨的差壓信號更小，有利于小流量的測量；
●更寬流量測量范圍
由于V錐流量傳感器及流量地獨特的結構，使得在低流速時，依然能產生足夠分辨的差壓，使得差壓的量程下限比傳統差壓儀表低，量程得以向下限擴展，可達到15：1；
●很高的重復性、測量數度
重復性優于±0.1%；測量精度優于±0.5%；
●短的直管段要求
一般上游0-3D，下游0-1D，V錐流量計的上游側如裝有閥門，流量計與閥門之前的距離應保證3D。
●很小的壓損
由于V錐流量傳感器及流量計體的出口邊緣不是銳利的緣故，同是流體的壓力變化是平緩的，因而由摩擦所產生旋渦帶來的壓力損失會更小。
●一體化結構設計
V錐流量計把節流件、傳感器、智能電路、顯示器、通信單元組成一體，安裝時用戶只需焊接配對法蘭即可，取消了傳統差壓流量計的引壓管路簡化了安裝，減少了安裝時間和費用，減少了泄漏和維護量，方便用戶使用。
安裝方法：
1測量液體流量
（a）差壓變送器***好安裝在內錐體裝置的下方（圖1.1），這樣可以避免液體中氣體進入導壓管和變送器中。
（b）如果變送器不得不安裝在內錐體裝置的上方（圖1.2），為了減少液體中的氣體進入導壓管內，應在內錐體裝置和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。
（c）在水平或傾斜的管道上，如果將導壓管裝在內錐體裝置的上半部，這樣導壓管內會積聚氣體，如果裝在內錐體裝置的下半部，會使沉積物落入導壓管內。因此，導壓管應自內錐體裝置的水平中心線兩端引出，或自水平向下小于45度引出
?
2測量蒸汽流量
（a）為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體裝置之前必須
安裝兩個位于同一高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充滿冷凝
水，避免高溫對變送器的影響。
（b）差壓變送器***好安裝在內錐體裝置的下方（圖2.1），這樣可以避免氣體
進入導壓管和變送器中。冷凝器應安裝在盡可能量靠近內錐體裝置處。
（c）a如果差壓變送器不得不安裝在內錐體裝置的上方(圖2.2)，應把冷凝器
裝在高于差壓變送器的地方。
（d）上述兩種安裝方法均在靠近變送器的地方裝有閥，以供吹洗導壓管。同時在V錐流量計和冷凝器之前的導壓管上應加保溫層。
?
3測量氣體流量
（a）差壓變送器***好安裝在內錐體裝置的上方(圖3.1)，這樣可以使導壓管內
所產生的冷凝液流回管道。
（b）如果變送器不得不安裝在內錐體裝置的下方（圖3.2），為了減少水份凝
結在導壓管內，應從內錐體裝置引出導壓管裝U型彎管，且彎管頭上端至少高于管
道中心1米。
（c）在水平或傾斜的管道上，為了避免管道中冷凝液進入導壓管，導壓管應
自內錐體裝置的水平中心線上半部引出。
（d）若氣體中含有污物或灰塵，在導壓管的轉彎地方應安裝十字接頭，以便
清洗或吹洗。
?
