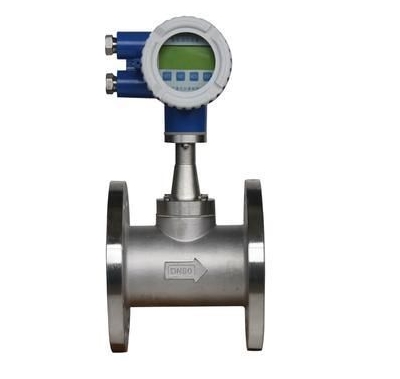

智能渦街流量計|廠家價格|規格型號

一 概述：
   智能渦街流量計是一種采用壓電晶體作為檢測元件，輸出與流量成正比的標準信號的流量?jī)x表。該儀表可以直接與智能流量積算儀配套使用，也可以與計算機及集散系統配套使用，對不同介質的流量參數進行測量。該儀表根據流體渦街的檢測原理，其檢測渦街的壓電晶體不與介質接觸，儀表具有結構簡單、通用性好和穩定性高的特點.智能渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量。

二 工作原理
智能渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。
流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體，當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦，即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
f=(sr*V)/d
式中:
ｆ── 柱體側旋渦分離的頻率(Ｈｚ);
Ｖ── 柱側流速(ｍ/ｓ);
ｄ── 柱體迎流面寬度(ｍ);
Ｓr ── 斯特勞哈爾數。是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。

                                              圖一 圓管內的渦街
三 產品特點
傳感器測量探頭采用特殊工藝封裝，耐高溫可達350℃
敏感元件封狀在探頭體內，檢測元件不接觸測量介質，使用壽命長
傳感器采用補償設計，提高儀表抗震性
結構簡單、無可動件，耐用性高
在規定雷諾數范圍內，測量不受介質溫度、壓力、粘度影響
流量計可應用于防爆場合，安全性好
量程比寬，可達10:1 15:1
通用性強，可測量不潔凈的氣體、液體
四 技術參數
環境溫度: (-40～55)℃ ;
相對濕度: (5～90)% ;
大氣壓力: (86—106)Kpa
公稱通徑: (15～1500)ｍｍ（大于200mm為插入式結構）；
測量介質: 液體、氣體、蒸汽;
公稱壓力: 1.6Mpa 2.5Mpa 4.0Mpa
介質溫度: (-40～+350)℃;
精度等級: 0.5級,1.0級1.5級,2.5級;
線性度: ≤±1.5％;
重復性: ≤0.5％,≤1.0% ;
輸出信號: 電壓脈沖;
(4～20)mA DC（兩線制）;;
供電電源: 電壓脈沖 12V DC或24V DC;
電流型 24V DC
智能電流型 24V DC
智能電池型 3.6V DC
負載電阻: ***大負載電阻不超過350Ω。
本體材質: 304不銹鋼

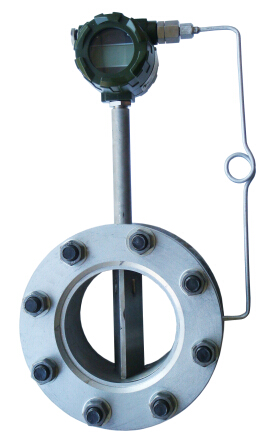

連接方式: (15～300)mm 法蘭卡裝式結構或法蘭聯接式結構;
(200～1500)mm 為插入式結構;
保護等級: IP65, IP67 ;
電纜接口: PG10
防爆類型: 本安型; 隔爆型
防爆標志: iaⅡCT6; dIIBT4

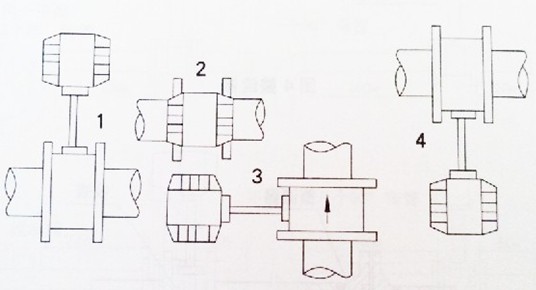

  智能渦街流量計應遠離振動源，有振動時在前后直管段2Dn處加支架用橡皮減震。傳感器通徑圓應與前后直管段內勁圓保持同心。法蘭焊接時，密封夾緊時，管內不得有突出部分。流向應與箭頭方向一致。（高溫時2、3、4位置，常溫和低溫時1位置，垂直管道時選3位置）見圖。


五 工況流量范圍 （m3/h）

渦街流量計是利用卡門渦街原理研制出來的新型流量計產品，它既可以測量液體，也可以被用來測量氣體介質。渦街流量計憑借內部無可動部件、穩定性較高，日常維護量相對較小，測量精度高等優點，被廣泛的使用于工業生產中的各個領域。并且，渦街流量計有著多種信號輸出方式，方便與計算機等控制設備配套使用，實現自動化的工業生產流程。但渦街流量計并不是適用于任何場合的，必須滿足其條件才可以使用。本文將挑選幾個比較重要的參數為您做詳細介紹，幫助您在對渦街流量計進行選型時，可以更加準確。
一、介質（氣體、液體）流量范圍

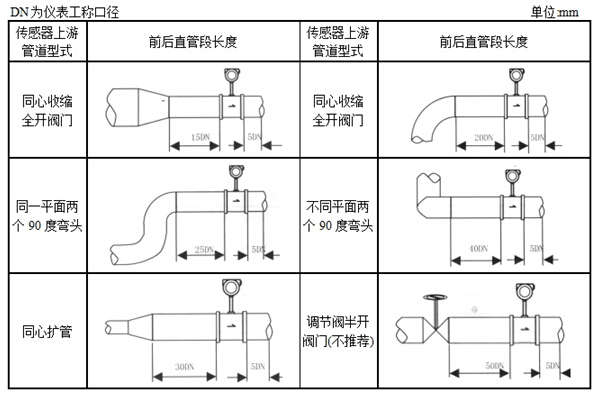

二、安裝直管段長度
這個參數相對來也說是比較重要的，因?yàn)橹惫芏蔚拈L(zhǎng)度會直接影響到渦街流量計的測量精度。下面就為大家介紹6種常見管道的長度參數。

1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。
2．傳感器應水平或垂直安裝（液體的流向自下而上）在與其公稱通經相應的管道上。
3．傳感器上游側不應設置流量調節閥。
4．如上游直管段長度不能滿足上圖要求，建議用戶在上游側管道中安裝流體整流器。
5．若管道要縮徑，其直管段與漸變管的長度應滿足上圖.
6．傳感器不要安裝在有強烈振動的管道上，以免影響精度，如傳感器在有振動的管道上安裝使用時，可采取下面措施來減小振動帶來的干擾：
(a)、在傳感器上游2D處加裝管道 固定支撐點。
(b)、在滿足直管段要求的前提下，加裝軟管過度。
7．傳感器（變送器）安裝在高溫管道上時，傳感器（變送器）必須加保溫層，防止熱輻射對放大器的傷害。
8．渦街流量計附近不得有強烈磁場干擾。
9．渦街流量計必須可靠接地，接地電阻應≤10Ω.
10．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

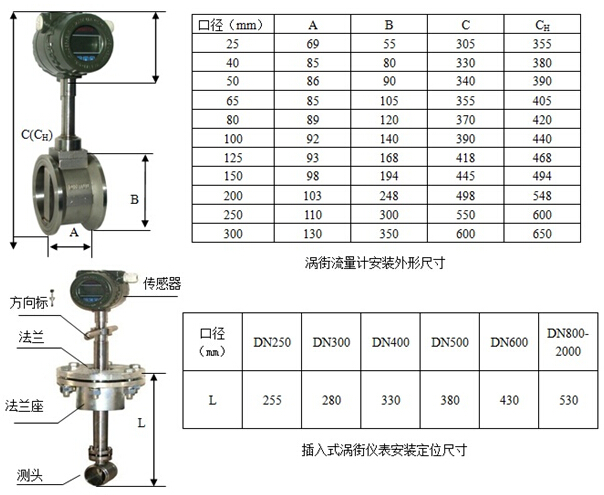

三、渦街流量計外形尺寸

渦街流量計安裝注意事項
1、渦街流量計屬于精密儀表，儀表應選擇安裝在干燥、通風、灰塵少的地方。
2、使用測量蒸汽的儀表，表體、管道一定要加保溫，法蘭要夾緊，不得有漏氣的地方，否則儀表很容易損壞。
3、儀表安裝好選擇在室內，遠離震動及有較強電磁干擾的地方。如在室外，可將表頭加以保護。
4、渦街流量計前少要有10-15倍的直管段，后要有5倍以上的直管段。選擇安裝地方要便于安裝、接線、調試。
5、好有一段直管段，在安裝前先將兩片法蘭焊接好，再將儀表裝好夾緊，將管道切掉等長直管，然后將之前焊接好的整體表加以安裝。切忌不要將表夾在法蘭上焊接。
