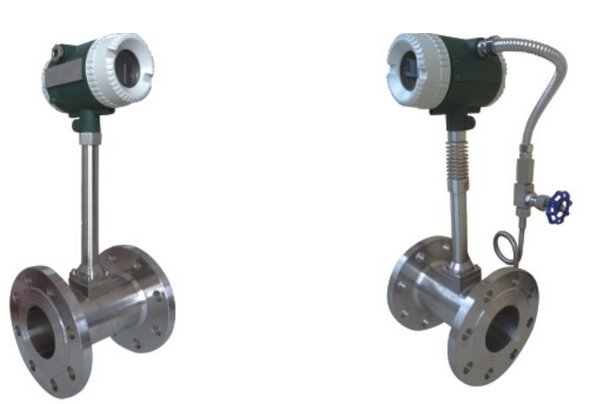

一體化渦街流量計
| 價格 | ¥ 1600.00~8900.00元 |
| 起批量 | ≥1 臺 |
規格型號：
| 加工定制 | 是 | 品牌 | 華云 | 型號 | LUGB |
| 類型 | 容積式流量計 | 測量范圍 | 0-10000（m3/h） | 精度等級 | 1.5% |
| 公稱通徑 | DN15-600（mm） | 適用介質 | 氣體 | 工作壓力 | 4（MPa） |
| 工作溫度 | 250（℃） |
一體化渦街流量計|規格參數|廠家價格
可靠性 無可移動部件
電路部分與表體可以分體式安裝
***長距離可達30.5米（100英尺）
傳感器不接觸測量介質
無可阻塞孔
寬量程比 ***大量程比可達80:1
雙信號處理技術提高了小流量度
高精度 0.5%讀數精度
雙信號處理技術提高了抗干擾能力
功能特性
介質類型 蒸汽，氣體，液體
***大壓力 法蘭夾持式 103bar
法蘭安裝式 參考表34
介質溫度 標準-73oC-232oC
可選316oC
下限切除 可設定下限切除頻率
上限切除 可設定上限切除頻率
電源電壓 115VAC,230VAC,24VDC可選
電源頻率 50、60HZ
輸出 4-20mA阻抗小于600歐
線性范圍 雷諾數大于10000
性能特性 0.5%讀數
重復性 0.25%讀數
量程比 參考表28到表32
響應時間 0.5S
阻尼 1-10S可調整
速度范圍 液體0.4-9.15m/s 蒸汽和氣體
認證 FM及CSA 1 Div 2 Groups B.C.D.
物理特性
結構材質
漩渦發生體 304SS或316SS
電極 304SS或316SS封裝陶瓷
測量管 304SS或316SS
法蘭 304SS或316SS
表頭殼體 環氧涂層鋁
連接和安裝
安裝位置 垂直，水平，傾斜
直管段要求 上游 20D
下游 5D
補償溫度傳感器 下游 3.5D
補償壓力傳感器 上游 3.5D
過程連接 法蘭夾持
法蘭連接標準 ANSI,DIN
電氣接口 3/4"FNPT
電子特性
環境溫度 -12oC-121oC
變送器 基于微處理器
顯示 2*16字符顯示
同時顯示瞬時流量和累積流量
功能 零點，滿量程，上限切除，下限切除，響應時間，采集時間，工程單位，累積器，數據記錄，RS232接口輸出
信號 4-20mA阻抗小于600
5VTTL脈沖輸出
防護等級 NEMA 4X
防爆認證 UL,CSA,FM,CLASS I GROUP B,C,D CLASS II GROUP E,F,G.KEMA/CENELEC EEX D IIB
電源 15-30VDC,115VAC,230VAC(可選）
LS-LUH一體化渦街流量計的詳細資料：
一體化渦街流量計是公司科研人員借鑒國外技術工藝結合自己研發生產經驗開發出的公司新一代渦街流量計，該流量計內部主要芯片及關鍵零部件全部采用進口部件．延長使用壽命，保證了儀表的安全性，提高了測量精度．完全可替代同類進口產品．為全面推廣產品在國內市場占有率開拓民族品牌聲譽，產品硬件質保三年．技術部和銷售部２４小時為客戶提供技術支持，產品選型咨詢，現場工控自動化設計等服務.
一體化渦街流量計產品特點：
.表體中同時集成溫壓補償功能，可測量流體的標準體積流量或標準質量流量
.全智能化、數字化電路設計，可自動補償被測流體密度或標況體積
.全新的數字濾波和修正功能使流量測量更加精準可靠
.電池供電型無需外接電源既可連續工作兩年以上
.全新點陣漢字液晶顯示，使用操作更方便·國內首創雙發生體單接收體結構(帶振動補償)，測量下限得以大大延伸，且有效提高其抗振性能
.有模擬、數字信號輸出，可同計算機、DCS等數字系統配套使用
·量程范圍大，壓力損失小，準確度高
·有抗酸，耐腐、高溫、防爆等多種類型
·可用于測量飽和蒸汽，過熱蒸汽，各種氣體，水及低粘度、低溫液體
抗震型：渦街流量計采用設計先進的傳感器進行檢測從根本上消除了外界振動的影響。
防爆型設計：本安型 Ex ibⅡCT1-T6隔爆型 Ex dⅡCT1-T6。
智能型：現場可以通過手動健、磁棒或手操器修改儀表參數和儀表量程。
精度高：液體≤±0.75%的測量值，氣體/蒸氣≤±1%的測量值。
顯示方式：可顯示被測介質的瞬時流量和累計流量。
輸出方式：4–20mA電流信號輸出/脈沖信號和觸點信號。
通訊方式：HART—Protocol通訊協議，HART—Protocol現場總線。
可實現高溫400度測量。
接液部分無活動部件，堅固耐用，免維護?？蓭щp傳感器。
可實現高溫400度/高壓250公斤。
一體化渦街流量計選型:
|
代號
|
通徑
|
流量范圍㎡/h
|
||||||
|
XY-LU-25
|
DN25
|
1~10(液體)
|
7~70(氣體)
|
蒸汽流量請查看說明書，DN300以上使用插入式渦街流量計
|
||||
|
XY-LU-32
|
DN32
|
1.5~18(液體)
|
15~150(氣體)
|
|||||
|
XY-LU-40
|
DN40
|
2.2~27(液體)
|
22.6~150(氣體)
|
|||||
|
XY-LU-50
|
DN50
|
4~55(液體)
|
35~350(氣體)
|
|||||
|
XY-LU-80
|
DN80
|
9~135(液體)
|
90~900(氣體)
|
|||||
|
XY-LU100
|
DN100
|
14~200(液體)
|
140~1400(氣體)
|
|||||
|
XY-LU150
|
DN150
|
32~480(液體)
|
300~3000(氣體)
|
|||||
|
XY-LU200
|
DN200
|
56~800(液體)
|
550~5500(氣體)
|
|||||
|
代號
|
功能1
|
|||||||
|
N
|
無溫壓補償
|
|||||||
|
Y
|
有溫壓補償
|
|||||||
|
代號
|
輸出型號
|
|||||||
|
F1
|
4-20mA輸出(二線制)
|
|||||||
|
F2
|
4-20mA輸出(三線制)
|
|||||||
|
F3
|
RS485通訊接口
|
|||||||
|
代號
|
被測介質
|
|||||||
|
J1
|
液體
|
|||||||
|
J2
|
氣體
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
代號
|
連接方式
|
|||||||
|
L1
|
法蘭卡裝式
|
|||||||
|
L2
|
法蘭連接式
|
|||||||
|
代號
|
功能2
|
|||||||
|
E1
|
1.0級
|
|||||||
|
E2
|
1.5級
|
|||||||
|
T1
|
常溫
|
|||||||
|
T2
|
高溫
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
內部3.6V供電
|
|||||||
|
D2
|
DC24V供電
|
|||||||
|
B1
|
不銹鋼
|
|||||||
|
B2
|
碳鋼
|
|||||||
插入式渦街流量計LUGB-600主要用于工業管道流體介質 的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力 損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零 件，因此可靠性高，維護量小。儀表常數能長期穩定。插入式 儀表在管道的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。本儀表采用壓電應力式傳 感器，可靠性高，可在-20℃至+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機 等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。
實驗證明:當兩列旋渦之間的距離h和同列兩個旋渦之間的距離L滿足公式L/h=0.281時非對稱旋渦列就能保持穩定狀態。當流體雷諾數Re在5000-150000之間范圍內時，Sr基本不變，所以d和Sr為定值時旋渦發生體的頻率f與流體的平均流速成正比，即與體積流量Q成正比而與壓力、溫度、密度等參數無關。
| 采用標準 | Q/YHC0401-2001 JB/T6807-93 | ||
| 測量介質 | 氣體、液體、蒸汽 | ||
| 口徑規格 | 法蘭卡裝式 | 15，25，30，40，50，65，80，100 | |
| 法蘭連接式 | 125，150，200 | ||
| 插入式口徑規格 | 200～2000 | ||
| 流量測量范圍 | 正常測量流速范圍 | 液體：0.5～5m/s(可擴展到7m/s)；氣體：5～50m/s(可擴展到65m/s) | |
| 正常測量流量范圍 | 液體、氣體流量測量范圍見表1；蒸汽流量范圍見表3；插入式流量范圍見表4 | ||
| 測量精度 | 法蘭卡裝式、法蘭式為1級、1.5級 | ||
| 插入式為2.5級 | |||
| 被測介質溫度 | 常溫：-25℃～+100℃，高溫：-25℃～+150℃或-25℃～+250℃ | ||
| 工作壓力 | 1.6MPa 2.5MPa. 4.0MPa （可按訂貨要求供應） | ||
| 輸出信號（信號線接口為M20×1.5內螺紋） | 脈沖電壓輸出信號 | 高電平8～10V，低電平0.7～1.3V (防暴型：高電平4～5V低電平0.7~1.3V) | |
| 脈沖占空比約50%，傳輸距離為100米 | |||
| 標準電流輸出信號 | 4～20mA，DC允許外接負載電阻小于600Ω(電源24V)，傳輸距離為3000米 | ||
| 儀表使用壞境 | 溫度：-25℃~+55℃ 濕度：5~90%（RH50℃） | ||
| 材質 | 表體：1C人8Ni9Ti；轉換器外殼為鋁合金 | ||
| 電源 | 12V DC±10%； 24V DC±10%；3.6V 7.5Ah | ||
| 防爆等級 | 本安型 iaIICT1-T5 | ||
| 防護等級 | IP65 | ||
| 前后直管段要求 | 前段≥15~35DN后段≥10DN | ||
型號選擇及說明
| 系列 | LUGB | 渦街變送器基本型號 | ||||||||||
| 連接方式 | -1 | 法蘭連接式 | ||||||||||
| -2 | 法蘭卡裝式 | |||||||||||
| -3 | 插入式 | |||||||||||
| 被測介質 | 2 | 液體 | ||||||||||
| 3 | 氣體 | |||||||||||
| 4 | 飽和蒸汽 | |||||||||||
| 4G | 過熱蒸汽 | |||||||||||
| 5 | 熱水 | |||||||||||
| 被測管道通徑標志 | -□□□ | 參見下表 | ||||||||||
| 輸出信號 | -0 | 無信號輸出 | ||||||||||
| -3 | 三線制脈沖 | |||||||||||
| -4 | 兩線制4~20mA | |||||||||||
| 表頭指示 | N | 無指示表頭 | ||||||||||
| B | 智能數顯指示(瞬時、累計量) | |||||||||||
| 配接電源 | X | 12V DC (僅配脈沖輸出) | ||||||||||
| Y | 24V DC | |||||||||||
| Z | 電池供電(僅配智能數顯表頭B) | |||||||||||
| 表體材質 | -C | OCr18Ni12Mo2Ti | ||||||||||
| -D | 1Cr18Ni9Ti | |||||||||||
| 壓力等級 | 1 | 1.6MPa(DN≥125) | ||||||||||
| 2 | 2.5MPa(DN65~100) | |||||||||||
| 3 | 4.0MPa(DN25~50) | |||||||||||
| 防爆性能 | -N | 無 | ||||||||||
| -Bi |
本安防爆型 |
|||||||||||
