摘　要：隨著天然氣的廣泛應用，其流量計量也顯得尤為重要，燃?xì)饬髁坑嬘嬃繙?zhǔn)確性將直接影響企業和用戶的利益，該文基于氣體渦輪流量計軸承失效的基本模式進行了簡要論述，結合實驗數據分析了軸承失效對氣體渦輪流量計的計量影響，并提出了預防措施。
  近幾年來，我國天然氣行業發展突飛猛進。在天然氣行業中流量計量是直接影響企業和用戶經濟效益的關鍵環節。氣體渦輪流量計以其精度高、重復性好等優點［１］，被廣泛應用在輸送管道交接計量和城市分配中等流量工商業用戶收費計量。雖然目前天然氣處理工藝技術已經非常先進和完善，但氣體渦輪流量計軸承往往還會出現失效現象，致使氣體渦輪流量計失效或出現計量故障，造成經濟損失，給企業和用戶帶來糾紛［２］。

1、氣體渦輪流量計軸承失效的模式：
  按照滾動軸承的損傷機理軸承失效一般可分為接觸疲勞失效、摩擦磨損失效、斷裂失效、變形失效、腐蝕失效和游隙變化失效。從本公司大量的渦輪表維修記錄來看，渦輪流量計軸承失效一般有摩擦磨損失效；接觸疲勞失效和變形失效三種。

１．１、摩擦磨損失效：
  摩擦磨損失效是氣體渦輪流量計***常見失效模式。氣體渦輪流量計一般使用在流量較大的工業用戶中，其運轉時旋轉速度較高，軸承零件之間的相對滑動摩擦?xí)?dǎo)致其表面金屬不斷損失，持續的磨損會引起零件尺寸和形狀變化，軸承配合間隙增大，工作表面形貌變壞從而喪失旋轉精度，使軸承不能正常工作，導致較大的計量誤差，其中***常見的為磨粒磨損。外來硬顆?；蚪饘偃绻M入軸承摩擦面之間，會使軸承表面造成鑿削式或犁溝式的擦傷［３］。外來硬顆粒常常來自于天然氣管道中的灰塵或潤滑劑中的雜質。

１．２、接觸疲勞失效：
  接觸疲勞失效是軸承表面受到交變應力的作用而產生的失效。接觸疲勞剝落在軸承表面也有疲勞裂紋的萌生、擴展和斷裂的過程。初始的接觸疲勞裂紋首先從接觸表面以下***大正交切應力處產生，然后擴展到表面形成剝落，如麻點狀的稱為點蝕或麻點剝落；剝落成小片狀的稱淺層剝落。初始裂紋在硬化層與心部交界區產生，造成硬化層的早期剝落則稱為硬化層剝落。

１．３、變形失效：
  在外力和環境溫度的作用下，軸承零件表面局部塑性流動或整體的變形，致使整套軸承不能正常工作而造成的失效稱為 變形失效。例如 保持架翹曲、歪扭、兜孔拉長或框形保持架變形、靠套等都會造成軸承的早期失效。另外軸承摩擦造成的表面塑性劃痕也會引起振動和噪聲增大、溫度升高，從而加快軸承的早期失效［４－５］。

２、實驗分析軸承失效對流量計的影響：
（１）實驗設備。音速噴嘴氣體流量標準裝置，擴展不確定度Ｕ＝０．３％。
（２）被檢表。渦輪表 Ａ———摩擦磨損失效，渦輪表Ｂ———接觸疲勞失效，渦輪表 Ｃ———變形失效。Ａ、Ｂ、Ｃ三臺氣體渦輪表的準確度等級均為１．５，除軸承外，溫度、壓力傳感器、葉輪及整流罩等零部件完好無損，溫度、壓力傳感器保持在一定的精度范圍內。按照規程［６］要求，１．５級氣體渦輪表的線性度Ｅａ≤１．５、重復性Ｅｒ≤０．５、示值誤差Ｅ 為－１．５～１．５。（３）實驗過程。① 對 Ａ、Ｂ、Ｃ 三臺氣體渦輪表進行表腔、軸承清洗，清除內部的灰塵、油污及顆粒物等雜質，排除軸承以外的誤差來源。②對Ａ、Ｂ、Ｃ 三臺氣體渦輪表進行檢定，統計檢定結果。③將Ａ、Ｂ、Ｃ三臺氣體渦輪表軸承更換為原裝合格的新軸承，進行檢定并統計檢定結果。
  步驟②、③的檢定結果匯總見表１所列［７］。

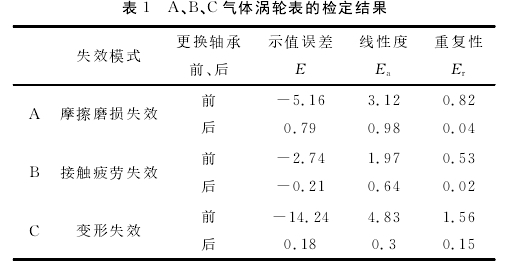

表１　Ａ、Ｂ、Ｃ氣體渦輪表的檢定結果

３、減少軸承失效對流量計影響的措施：
（１）燃?xì)夤艿冷佋O(shè)。必須做好管道吹掃工作和防腐措施，確保管道的清潔，避免燃?xì)夤艿纼?nèi)的污物和固體顆粒進入燃?xì)獗碇校斐奢S承滾珠面擦傷，加快軸承的老化。
（２）燃?xì)獗淼陌惭b。前后直管段必須符合要求；表具宜安裝場合宜選擇在通風良好處；做好防潮、防水、防腐蝕措施；夾表過程中須使表具均勻受力，避免表具受力不均而造成應力變形；表具安 裝須滿足檢修、保養等要求［８］。
（３）加強燃?xì)獗淼木S修與保養。建立一支專門的表具巡查與保養隊伍，及時跟蹤表具的在線使用情況，確保表具處于穩定良好的運行狀態［９］。
（４）提高表具的周檢率。對達到檢定周期的燃?xì)獗砬惑w、軸承進行清洗，減少污物、顆粒等雜質對軸承的損傷，對失效的軸承進行更換，***后進行檢定，保證表具的計量準確性。

４、結束語：
  由于氣體渦輪流量計在天然氣門站及大工商業用戶中應用較多，貿易額巨大，軸承失效會造成流量計較大誤差或失效，所以必須從表具采購、首次檢定、安裝、運行、日常管理維保、維修、周期檢定等各方面制定措施，從而減少軸承失效對計量表具的影響，提高計量精度［１０］，保證企業與用戶的利益。
