摘要：文章根據渦輪流量計現場使用的經驗，通過對渦輪流量計送檢的需求分析，提出r該類流量計現場使用方法和送檢應注意的幾個方面。
    渦輪流量計是一種速度式流量計，隨著其一體化、智能化、數字化和網絡化技術的應用，它在天然氣貿易計量領域應用越來越廣泛，其計量準確性和運行可靠性成為貿易交接雙方共同關注的焦點。計量儀表按周期檢定就能保證其有效期內的準確運行，但我們在現場應用時，往往因供需雙方計量爭議而縮短計量檢定周期，為了確保檢定周期內準確運行，現場計量技術人員應在送檢時注意以下問題。
1、渦輪流量計數學模型：
    渦輪流量計是直接測量流量計中轉動的渦輪頻率來間接測量氣體流量的，其流量計算基本公式為:
    qv-F/K式中:qv，為工況體積流量，m3/s;頻率，Hz;  K為流量計儀表系數，(1)f為渦輪轉動的/m3.
   智能渦輪流量計流量計算公式為:9vn=資·戶令ZnZ(2)式中:9}。為標況流量，m/s;  p為工作壓力(絕壓)，M Pa;   p。為標準參比條件壓力，M Pa;  T。為標準參比條件溫度，K; T為工作溫度，K; Z。為標準參比條件下的壓縮因子;Z為工作狀態下的壓縮因子。

2、送檢前需要清洗流量計：
   由于渦輪周期檢定都是企業計量人員匆忙從現場拆卸送檢，在檢定實驗室沒有進行清洗就進行檢定，這樣一來給流量計下一周期的平穩運行帶來很大的負面影響。在現場我們就發現，檢定后的渦輪流量計由于天然氣中的泥沙沒有清洗，堆積在壓力傳感器中而造成計量誤差增大，有的甚至檢定安裝運行一月后就不能正常工作。因此計量人員在送檢前應對渦輪流量計進行清洗和保養。

3、需要對流量計壓力、溫度傳感器進行檢定：
   大多數渦輪流量計檢定使用的標準裝置是氣體鐘罩或負壓音速噴嘴氣體標準裝置，檢定結果是給出一個平均儀表常數K。由于檢定過程中儀表處于實驗室的常壓、常溫狀態，無法檢定或校準壓力傳感器和溫度傳感器，而這兩種傳感器應分別送到壓力室和溫度室進行檢定，檢定證書應包括這兩種傳感器的檢定數據。但由于它是一體化的儀表，壓力傳感器和溫度傳感器無法分別拆卸送檢。
   (1)壓力檢定：    在檢定部門應將流量計的兩端安裝盲法蘭，使用穩定的壓力源進行按點檢定，當出現偏差時，可按儀表說明書調整傳感器的零位和量程來滿足準確度要求。
   (2)溫度檢定：    對于溫度傳感器，應采用將鉑電阻和溫度變送器分別檢定的辦法來進行。鉑電阻直接按”G229-1998《工業鉑、銅熱電阻》檢定規程進行檢定，而溫度變送器部分可采用標準電阻箱給定電阻更改傳感器零位和量程來滿足準確度要求。

4、需要對組分進行更換：
   由于渦輪流量計是一種與介質無關的儀表，因而應用于天然氣的流量計可以在空氣介質的標準裝置中進行量值溯源。在實際使用中，渦輪流量計往往采用固定輸人氣體相對密度、NZ % , COz%含量來計算天然氣的壓縮因子，經過檢定后的儀表鉛封不允許打開，所以流量計工作時不能與實際流體的組分相對應。因此，在檢定時應根據現場天然氣實際氣體組分來更改儀表中的氣體相對密度、NZ% , COZ%含量，避免因組分變化引起大的計量誤差。對檢定周期內的儀表，如果組分發生大的變化，也應與用戶一道在現場對組分參數進行及時更改。

5、需要考慮流量計參數設置的安全問題：
   用于貿易的流量計牽涉到供方和用戶的經濟利，益，而流量計的儀表系數的更改對流量計的準確度是毀滅性的。現場情況千變?nèi)f化，流量計所處的社會經濟環境也對流量計的可靠運行造成影響。雖然，大多數流量計都設有密碼保護，但由于其密碼不具有雙密碼功能，密碼極易丟失和泄露，現場使用非常不便。因此，一方面儀表生產企業應考慮使用筆記本電腦或手操器更改參數的可能性;另一方面，檢定部門應進行密碼設置和更改權限的控制。    現在的問題是如果儀表檢定合格，其有效期內的儀表如何確保其準確運行，避免一旦懷疑其儀表不準就把儀表拆卸下來送檢，甚至有的企業將渦輪流量計的使用范圍定在1萬m3以內，影響了渦輪流量計的廣泛使用。下面提出減少盲目送檢的兩種有效方法。

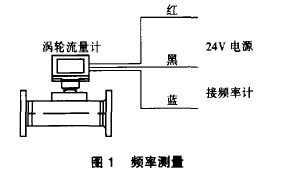

   (1)頻率測量    從流量計數學模型我們可以看出，流量主要與壓力、溫度和頻率有關，在現場我們可以使用數字壓力計和數字溫度計對流量計顯示的壓力和溫度進行對比，查看其測量是否出現故障，但頻率無法用萬用表測得，這是因為，渦輪流量計的頻率測量需要外加24 V電源才能測得，其原理如圖1所示。

圖1 頻率測量
    通過測量渦輪的轉動頻率，就可以按(2)式根據流量計顯示的標況流量反算儀表系數，驗證儀表系數是否與檢定證書相符。

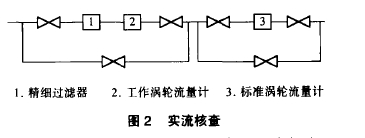

   (2)實流核查    流量計的檢定周期一般為半年或一年，但是，并不是說流量計在周期內就是完全穩定地在準確度范圍內運行。周期內的儀表故障發現極為重要，GB/T18603-2001《天然氣計量系統技術要求》就對計量核查作出了明確要求，因此，流量儀表在現場安裝時，應安裝測試比對流程，如圖2所示。天然氣銷售企業可購買不同規格的渦輪流量計作為標準流量計。

    當懷疑計量儀表有問題時，可使用一臺標準流量計串聯在流量計之后，當兩臺流量計之間的誤差通出誤差范圍時，可及時送法定部門進行檢定，如果沒有問題，儀表可正常工作。而標準流量計由于使用時間短，其準確性可長期保持。

6、結論：
   渦輪流量計使用企業如果在流量計安裝之初預先設計了實流核查流程，并定期進行各參數的測量準確性核查，可以確保渦輪流量計在檢定周期內的穩定可靠運行。
