流量計量是計量科學技術的重要組成部分之一，它與國民經濟、國防建設、科學研究有密切的關系，是貿易核算、能源管理和對原材料計量等過程中的重要參考，因此對流量計測量準確度和可靠性有很高的要求．渦輪流量計在成品油、原油、天然氣等能源輸送和貿易結算計量中是主要測量儀表之一，它屬于速度式流量計，其核心部件是可動的葉輪，設計時要求它在一定的量程范圍內具有較高的精度、長壽命和低壓損．由于目前相關的理論對實際產品的適應性較差，并且相關的實驗耗時、耗力，從而計算流體力學方法成為近些年***有效的產品設計和性能優化手段．劉正先［１］采用計算流體力學 ＣＦＤ（ｃｏｍｐｕｔａｔｉｏｎａｌ?。妫欤酰椋悖臁。洌睿幔恚椋悖螅┡c實驗對比方法研究了球形和流線型前整流器壓 損 研 究，并 且 驗 證 了 數 值 模 擬 正 確 性．Ｑｉｎ等［２］采用變分方法數值模擬了三維渦輪流量計內流場．王江［３］設計渦輪流量計前導流器后，分析了不同流速下的特性參數，分析出葉輪上游處的流速剖面對計量特性有很大的影響．Ｘｕ［４］采用 ＣＦＤ和實驗分析了渦輪葉片附近流速情況，確定了流量和角度下的葉片徑向力矩．吳海燕［５］首次運用了“速差因子”分析傳感器特性受內流場影響，認為采用雙流體模型可以仿真含氣率低于 １０％ 的氣液兩相的渦輪流量計，并且提出儀表系數遷移量概念．Ｌａｖａｎｔｅ［６］采用 ＣＦＤ 中的滑移網格技術，對具有雙葉輪的渦輪流量計內流場進行了二維、三維數值模擬，得到了葉頂間隙流動情況，并且得出流 體 粘 度 對 葉 輪 轉 速 有 很 大 影 響 的 結 論．Ｌóｐｅｚ－Ｇｏｎｚáｌｅｚ等［７］采用 Ｍａｔｌａｂ軟件對氣體渦輪流量計動態特性進行模擬仿真，結果與實際動態特性曲線較為接近．Ｗａｎｇ［８］滑移網格技術對切線型渦輪流量計內流仿真分析，得到了不同流量下葉輪的轉速．王振［９］對渦輪流量計中介質為水和柴油三維內部流場進行了仿真研究，發現了渦輪流量計 內 部 設 計 問 題．鄭 丹 丹［１０］等 采 用 ＣＦＤ方法分析后，提出了前后導流件形狀、葉輪形狀、葉頂間隙改進意見．

1、渦輪流量計的基本結構及工作原理：
　本文采用如圖１的 ＣＮｉＭ－ＴＭ 系列氣體渦輪流量計軸面示意圖．

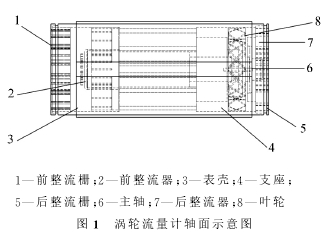

圖１　渦輪流量計軸面示意圖

2、數值模擬模型：
2.1、數學模型：

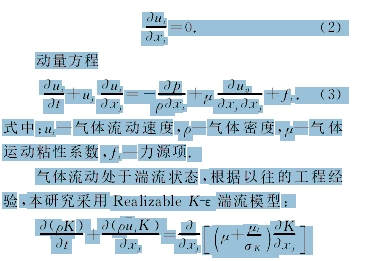

  假設渦輪流量計中的氣體為有粘、不可壓縮．則連續性方程

２．２、網格劃分及求解方法：

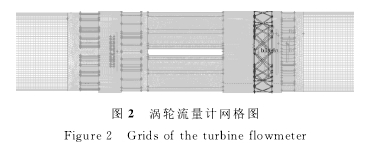

圖２　渦輪流量計網格圖

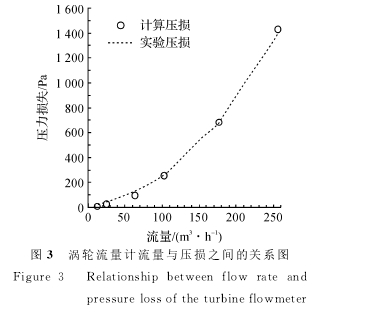

圖３　渦輪流量計流量與壓損之間的關系圖

3、數值模擬結果分析：

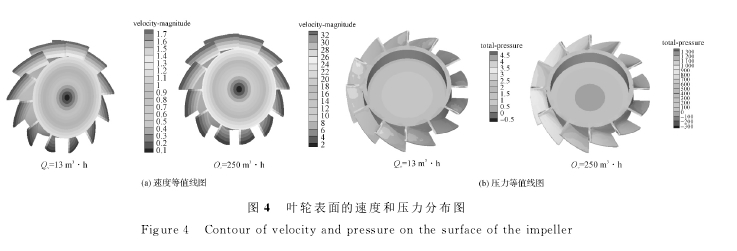

圖４　葉輪表面的速度和壓力分布圖

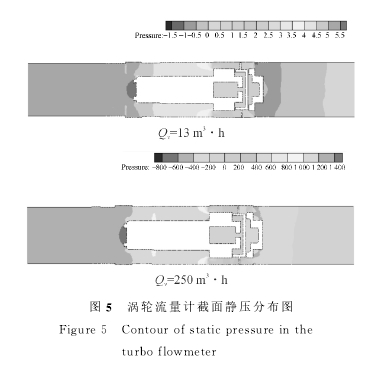

圖５　渦輪流量計截面靜壓分布圖

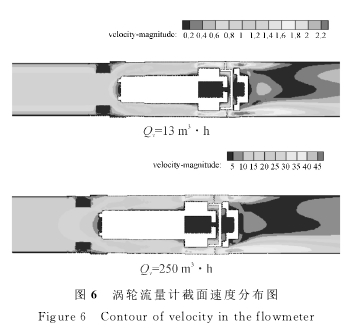

圖６　渦輪流量計截面速度分布圖

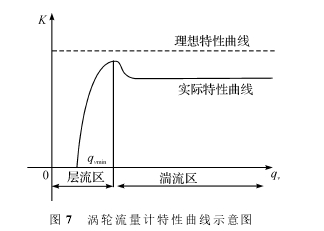

圖７　渦輪流量計特性曲線示意圖
