安裝質量決定渦輪流量計的計量精度和使用壽命
氣體渦輪流量計如能得到正確的安裝和維護,它就能在一個量程內進行的計量。渦輪流量計是一種間接式的計量?jī)x表,它是通過測量渦輪轉子的轉速來自動檢測氣體流經已知區段內的流動速度的。當氣體進人此種流量計的人口時,氣流的運動則由導流片的內徑和外徑所形成的通流面積來控制。導流片或前錐體(頭部)此時便使氣流加速到準備沖擊轉子葉片的程度。經過流量計的轉子而被加速了的氣流,此時便同氣體的流速成正比,因而也就同所測的體積流量成正比,地測量轉子的轉速和體積流量,即可確定氣體體積流量。此種流量計的安裝和維護對其計量精度和使用壽命關系頗大。為此,美國天然氣協會AGA第7號報 告為渦輪流量計的安裝和詳細校正系數以及正確的操作要求,提供了標準的作法和操作程序。
DN4、6、10mm渦輪流量計
渦輪流量傳感器（以下簡稱傳感器）基于力矩 平衡原理，屬于速度式流量?jī)x表。傳感器具有 結構簡單、輕巧、精度高、復現性好、反應靈 敏，安裝維護使用方便等特點，廣泛用于石油 、化工、冶金、供水、造紙等行業，是流量計 量和節能的理想儀表,傳感器為硬質合金軸承止 推式，不僅保證精度，耐磨性能提高，而且具有 結構簡單、牢固以及拆裝方便等特點,用戶在定 購渦輪流量傳感器時要注意根據流體的公稱口 徑、工作壓力、工作溫度、流量范圍、流體種類 和環境條件選擇合適的規格。

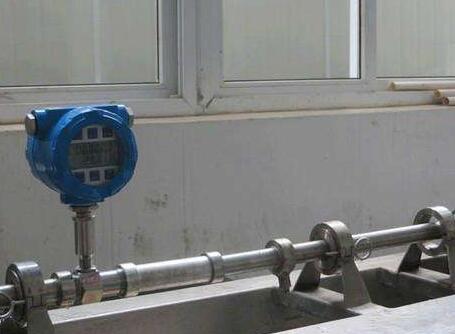

渦輪流量計展示
1，工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，接地。
2，本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
3，工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器***大流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
