渦輪流量計的輔助設備
在貿易計算當中，渦輪流量計記錄的流量數據是工況條件下的燃氣用氣量，一定要將工況記錄的流量轉化為標況條件下流量，這就需要知道管道燃氣的運行壓力和溫度，所以渦輪流量計就需要輔助測量設備：壓力傳感器、溫度傳感器。

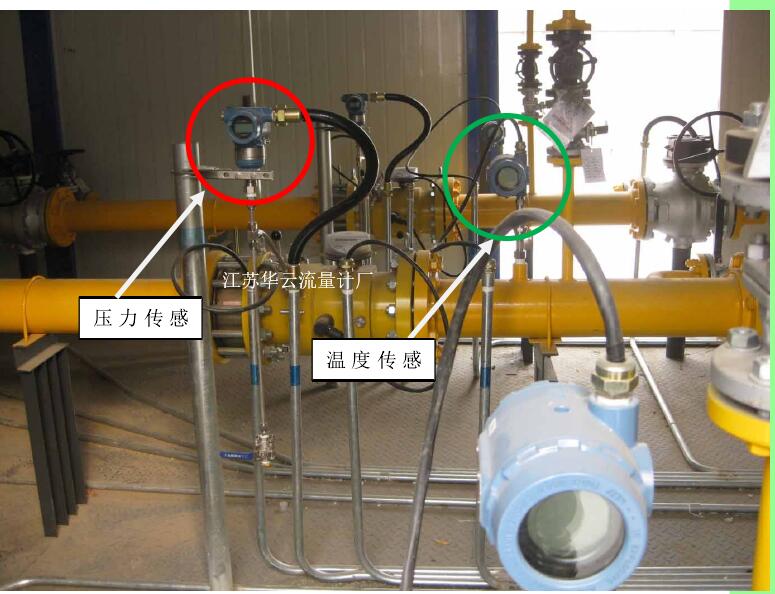

圖 2-4 壓力和溫度傳感器
圖 2-4 中，紅色圓圈內的儀表為壓力傳感器，其作用是測量管道內燃氣的壓力，并將之轉化為電子信號，通過與流量計算設備相連的數據線，將信號傳輸?shù)搅髁坑嬎阍O備內參與計算；圖 2-4 中綠色圓圈內的儀表為溫度傳感器，其作用是測量管道內燃氣的溫度，并將之轉化為電子信號，通過與流量計算設備相連的數據線，將信號傳輸?shù)搅髁坑嬎阍O備內參與計算；一般的傳感器既可以傳輸 4～20m A 的模擬信號，也可以輸出數字信號，兩種不同信號可以切換，這樣可以適應不同的場合需求。
圖 2-4 壓力和溫度傳感器
圖 2-4 中，紅色圓圈內的儀表為壓力傳感器，其作用是測量管道內燃氣的壓力，并將之轉化為電子信號，通過與流量計算設備相連的數據線，將信號傳輸?shù)搅髁坑嬎阍O備內參與計算；圖 2-4 中綠色圓圈內的儀表為溫度傳感器，其作用是測量管道內燃氣的溫度，并將之轉化為電子信號，通過與流量計算設備相連的數據線，將信號傳輸?shù)搅髁坑嬎阍O備內參與計算；一般的傳感器既可以傳輸 4～20m A 的模擬信號，也可以輸出數字信號，兩種不同信號可以切換，這樣可以適應不同的場合需求。
從壓力和溫度傳感器的外觀來看，兩者有著很相似的容貌，如果區分兩者的話可以從如下三點入手：○1 看銘牌是***簡單直接的；○2 如果銘牌的內容由于運行時間長看不清，那么看安裝位置，壓力傳感器安裝在表體上，溫度傳感器安裝在表體下游的管段上；○3如果現場變送器帶顯示的話可以看顯示數值和單位，壓力的數值范圍和溫度的數值范圍有著明顯的區別，并且壓力的單位與溫度的單位也是不同的。
